Угольники поверочные 90° Обозначение отсутствует, 84707-22

Угольники поверочные 90° (далее по тексту - угольники) предназначены для измерений плоских прямых углов контактным методом.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	84707-22
Наименование СИ	Угольники поверочные 90°
Обозначение типа СИ	Обозначение отсутствует
Изготовитель	Акционерное общество "Русская Инструментальная Компания" (АО "РИК"), г. Ставрополь
Год регистрации	2022
Срок свидетельства	25.02.2027
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия угольников основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением плоскостей деталей или каких-либо поверхностей с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине.

Угольники представляют собой стальные изделия с термической и механической обработкой.

Угольники выпускаются в следующих модификациях:

- УП - угольники слесарные плоские;

- УШ - угольники слесарные с широким основанием.

Каждая модификация угольников имеет ряд исполнений, которые отличаются друг от друга размерами и классами точности (см. таблицу 1).

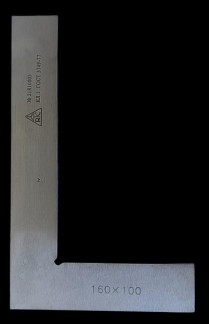

Общий вид угольников, обозначение основных размеров и поверхностей представлены на рисунках 1 -3.

Е у

90'

Пломбирование угольников не предусмотрено.

Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на угольники лазерной гравировкой и в паспорт типографским способом. Нанесение знака поверки на угольники не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Основные размеры, классы точности и допуски перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж на длине H_

Модификация	Н, мм	L, мм	Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж на длине H, мкм
			класс точности
			0	1	2
УП	60	40	—	5,0	13,0
	100	60	—	6,0	15,0
	160	100	—	7,0	18,0
	250	160	—	9,0	22,0
	400	250	—	12,0	30,0
УШ	60	40	2,5	5,0	13,0
	100	60	3,0	6,0	15,0
	160	100	3,5	7,0	18,0
	250	160	4,5	9,0	22,0
	400	250	6,0	12,0	30,0
	630	400	8,0	16,0	40,0
	1000	630	—	20,0	40,0

Таблица 2 - Допуски плоскостности измерительных поверхностей Б и В, допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине H, допуски перпендикулярности боковых поверхностей Е к опорной поверхности Г_

						Допус	к, мкм
	плоскостности			плоскостности			параллельности			перпендикулярности
	измерительных			опорных			опорных			боковых
Н,	поверхностей			поверхностей			поверхностей			поверхностей Е
мм		Б и В			Г и Ж			Г и Ж		к опорной
										поверхности Г
	класс точности
	0	1	2	0	1	2	0	1	2	0	1	2
60	1,0	2,0	4,0	1,5	2,5	5,0	2,5	5,0	10,0	40	40	125
100	1,0	2,0	4,0	1,5	2,5	5,0	3,0	6,0	12,0	50	50	160
160	1,5	3,0	6,0	2,0	4,0	8,0	3,5	7,0	14,0	60	60	200
250	1,5	3,0	6,0	2,0	4,0	8,0	4,5	9,0	18,0	80	80	250
400	2,5	5,0	10,0	3,0	6,0	12,0	6,0	12,0	25,0	100	100	320
630	3,0	6,0	12,0	4,0	8,0	16,0	8,0	16,0	30,0	125	125	400
1000	—	10,0	20,0	—	12,0	24,0	—	24,0	40,0	—	160	500

Таблица 3 - Параметр шероховатости измерительных, опорных, боковых, торцевых поверхностей, скосов и фасок_

Модификация	Н, мм	Параметр шероховатости поверхностей Ra на базовой длине 0,25 мм, мкм, не более						Параметр шероховатости поверхностей Ra на базовой длине 0,8 мм, мкм, не более
		измерительных Б и В			опорных Г и Ж			боковых, торцевых, скосов, фасок
		класс точности
		0	1	2	0	1	2
УП	60	—	0,08	0,16	—	0,16	0,32	0,63
	100	—	0,08	0,16	—	0,16	0,32	0,63
	160	—	0,08	0,16	—	0,16	0,32	0,63
	250	—	0,08	0,16	—	0,16	0,32	0,63
	400	—	0,08	0,16	—	0,16	0,32	0,63
УШ	60	0,08	0,08	0,16	0,32	0,32	0,63	1,25
	100	0,08	0,08	0,16	0,32	0,32	0,63	1,25
	160	0,08	0,08	0,16	0,32	0,32	0,63	1,25
	250	0,08	0,08	0,16	0,32	0,32	0,63	1,25
	400	0,08	0,08	0,16	0,32	0,32	0,63	1,25
	630	0,16	0,16	0,32	0,63	0,63	0,63	1,25
	1000	—	0,16	0,32	—	0,63	0,63	1,25
Примечание - На опорных поверхностях угольников УШ 1 класса точности размером свыше 400 мм и угольников УШ 2 класса точности базовая длина устанавливается 0,8 мм.

Таблица 4 - Допускаемые статические нагрузки на соединение линейки угольников УШ

Н, мм	Нагрузка, кгс (Н), не более
60	20(196)
100	20 (196)
160	20(196)
250	30 (294)
400	30 (294)
630	30 (294)
1000	40 (392)

Таблица 5 - Габаритные размеры и масса

Модификация	Н, мм	Габаритные размеры, мм, не более			Масса, кг, не более
Модификация	Н, мм	высота	длина	ширина	Масса, кг, не более
УП	60	60	40	6	0,10
	100	100	60	6	0,20
	160	160	100	6	0,40
	250	250	160	8	1,10
	400	400	250	10	1,60

Модификация	Н, мм	Габаритные размеры, мм, не более			Масса, кг, не более
Модификация	Н, мм	высота	длина	ширина	Масса, кг, не более
УШ	60	60	40	20	0,18
	100	100	60	22	0,25
	160	160	100	28	0,65
	250	250	160	36	1,15
	400	400	250	38	3,00
	630	630	400	42	6,30
	1000	1000	630	45	12,50

Таблица 6 - Условия эксплуатации и средний срок службы

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

- изменение температуры, °С/ч

от +16,5 до +23,5 0,5

Средний срок службы, лет

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Угольники поверочные 90°	—	1 шт.
Футляр	—	1 шт.
Паспорт	УП.01.001 ПС	1 экз.
