Государственный реестр средств измерений

Система измерений количества и показателей качества нефти № 922 ПСП "Находка" Обозначение отсутствует, 84713-22

84713-22
Система измерений количества и показателей качества нефти № 922 ПСП «Находка» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Карточка СИ
Номер в госреестре 84713-22
Наименование СИ Система измерений количества и показателей качества нефти № 922 ПСП "Находка"
Изготовитель Закрытое акционерное общество "Аргоси" (ЗАО "Аргоси"), Тульская обл., Чернский район, пос. Воропаевский
Год регистрации 2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Система измерений количества и показателей качества нефти № 922 ПСП «Находка» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

Описание

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти, транспортируемой по трубопроводам, с применением преобразователей объемного расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователей объемного расхода, плотности, температуры и давления поступают на соответствующие входы измерительного контроллера, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

СИКН конструктивно состоит из блока измерительных линий (БИЛ) в составе трех рабочих и одной контрольно-резервной измерительных линий (ИЛ); блока измерений показателей качества нефти (далее - БИК); системы обработки информации.

В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.

Т аб л и ц а 1 - Состав СИКН

Наименование измерительного компонента

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Преобразователи расхода жидкости турбинные MVTM Dy от 2” до 16”, MVTM Dy 10”* (далее - ТПР)

16128-10

Продолжение таблицы 1

Наименование измерительного компонента

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Контроллеры измерительные FloBoss модели S600, S600+, модели Б600+**(далее - ИВК)

38623-11

Преобразователи плотности жидкости измерительные (мод. 7835, 7845, 7846, 7847) модели 7835

15644-06

Преобразователи плотности и вязкости жидкости измерительные (мод. 7825, 7826, 7827, 7828, 7829) модели 7829

15642-06

Влагомеры нефти поточные УДВН-1пм

14557-10

Влагомер нефти поточный УДВН-1пм

14557-05

Преобразователи давления измерительные 3051

14061-10

Датчики температуры 644, 3144Р

39539-08

Преобразователи измерительные 644, 3144Р

14683-09

Преобразователи измерительные Rosemount 644, Rosemount 3144P

56381-14

Расходомер UFM 3030

32562-09

Расходомер ультразвуковой, UFM 3030

48218-11

* - первичные измерительные преобразователи измерительных каналов объема (объемного расхода) нефти.

** - измерительные компоненты измерительных каналов объема (объемного расхода) нефти (вторичная часть измерительного канала).

СИКН обеспечивает выполнение следующих основных функций:

-    автоматическое измерение массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;

-    вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в аккредитованной испытательной лаборатории;

-    измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;

-    проведение контроля метрологических характеристик (КМХ) ИК объемного расхода рабочих ИЛ по контрольно-резервной ИЛ;

-    проведение поверки и КМХ ИК объемного расхода с применением установки поверочной трубопоршневой двунаправленной;

-    автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

-    автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;

-защиту информации от несанкционированного доступа программными средствами;

-    регистрацию и хранение результатов измерений, формирование отчетов.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, средства измерений снабжены средствами защиты. Заводской номер СИКН нанесен на шильдик, установленный на СИКН.

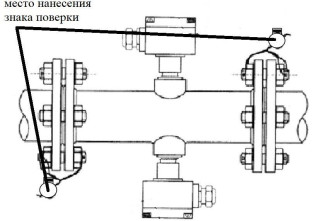

Схема пломбировки СИКН от несанкционированного доступа и обозначение места нанесения знака поверки на ТПР представлена на рисунке 1. Знак поверки наносится давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах.

Программное обеспечение

Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и ПО автоматизированных рабочих мест (АРМ) оператора. Наименования ПО и идентификационные данные указаны в таблице 2. Метрологические характеристики системы указаны с учетом влияния ПО. Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Контроллеры FloBoss S600+

ПО АРМ Оператора «Metering-AT»

Идентификационное наименование ПО

LinuxBinary.app

MeteringAT.dll

Номер версии (идентификационный номер) ПО

06.09е/09е

1.2.5.0

Цифровой идентификатор ПО

0259

2c965f74cac3ced8b8c2a8cbf4569c5a

Алгоритм вычисления цифрового идентификатора

CRC16

MD5

Технические характеристики

Метрологические и основные технические характеристики, включая показатели точности и показатели качества измеряемой среды, приведены в таблицах 3, 4, 5.

Таблица 3 - Метрологические характеристики (МХ) СИКН

Наименование характеристики

Значение характеристики

Диапазон измерений объемного расхода*, м3/ч

от 383 до 6400

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

± 0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

± 0,35

* - указан максимальный диапазон измерений, фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений.

Таблица 4 - Состав и основные МХ измерительных каналов (ИК)

Номер ИК

Наименование

ИК

Количество ИК (место установки)

Состав ИК

й

он йин

аз не

пр

К S Ди мзи

Пределы допускаемой относительной погрешности ИК

Первичный

измерительный

преобразователь

Вторичная часть

1

ИК объемного расхода нефти

1 (БИЛ)

ТПР

Аналоговые входы ИВК

от 405 до 1809 м3/ч

±0,15 %

2

ИК объемного расхода нефти

1 (БИЛ)

ТПР

Аналоговые входы ИВК

от 405 до 1809 м3/ч

±0,15 %

3

ИК объемного расхода нефти

1 (БИЛ)

ТПР

Аналоговые входы ИВК

от 405 до 1809 м3/ч

±0,15 %

4

ИК объемного расхода нефти

1 (БИЛ)

ТПР

Аналоговые входы ИВК

от 405 до 1809 м3/ч

±0,15 %

5

ИК объемного расхода нефти

1 (БИЛ)

ТПР

Аналоговые входы ИВК

от 383 до 1900 м3/ч

±0,15 %* ±0,10 %**

* - пределы допускаемой относительной погрешности ИК объема и объемного расхода нефти с контрольно-резервным ТПР, применяемым в качестве резервного.

** - пределы допускаемой относительной погрешности ИК объема и объемного расхода нефти с контрольно-резервным ТПР, применяемым в качестве контрольного.

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

380±38/220±22

50±1

Измеряемая среда

нефть по ГОСТ Р 518582002

Режим работы СИКН

Непрерывный, автоматизированный

Физико-химические показатели измеряемой среды:

-    плотность при температуре измеряемой среды 20 °С и избыточном давлении равном нулю, кг/м3

-    давление, МПа

-    температура, °С

-    массовая доля воды, %, не более

-    массовая концентрация хлористых солей, мг/дм3, не более

-    массовая доля механических примесей, %, не более

-    содержание свободного газа

-    вязкость кинематическая в рабочем диапазоне температуры, мм2/с

от 830 до 900 от 2,07 до 4,0 от -8* до +40 1,0 900 0,05 не допускается от 5,0 до 60,0

Условия эксплуатации:

-    температура наружного воздуха, °С

-    температура воздуха в помещении, °С

-    относительная влажность воздуха в помещениях, где установлено оборудование СИКН, %

-    атмосферное давление, кПа

от -20 до +50 от +5 до +25

от 45 до 80 от 84,0 до 106

Срок службы, лет

10

Средняя наработка на отказ, ч

20 000

* - влагомер применяется только при значении температуры нефти в БИК не менее +5 °С. Перед БИК установлен подогреватель нефти для поддержания рабочей температуры нефти в БИК от +5 °С до +50 °С.

Знак утверждения типа

наносится в нижней части титульного листа инструкции по эксплуатации СИКН печатным способом.

Комплектность

Комплектность СИКН приведена в таблице 6.

Т аб л и ц а 6 - Комплектность СИКН

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти № 922 ПСП «Находка», заводской № 2012-002

1 шт.

Инструкция по эксплуатации СИКН

-

1 экз.

Сведения о методах измерений

приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 922 ООО «Транснефть - Порт Козьмино».

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 922 ПСП «Находка»

Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» Приказ Федерального агентства по техническому регулированию и метрологии (Рос-стан-дарт) от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Зарегистрировано поверок 23
Поверителей 2
Актуальность данных 26.11.2024
