| Номер в госреестре | 84715-22 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Общество с ограниченной ответственностью "Востокмонтажгаз" (ООО "Востокмонтажгаз"), Республика Татарстан, г. Бугульма |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-5000 предназначены для измерений объема нефти, а также для её приема, хранения и отпуска.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-5000 основан на заполнении их нефтью до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.
Тип резервуаров - стальные вертикальные цилиндрические, с номинальной вместимостью 5000 м3.
Резервуары стальные вертикальные цилиндрические РВС-5000 представляют собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Заводские номера резервуаров нанесены на шильд-таблички вблизи люков резервуаров.
Резервуары стальные вертикальные цилиндрические РВС-5000 расположены на территории УПН ЦКППН НГДУ «Бавлынефть» ПАО «Татнефть».

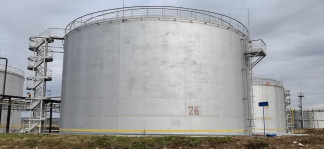

Общий вид резервуара стального вертикального цилиндрического РВС-5000, заводской № 28, представлен на рисунке 1.
Общий вид резервуара стального вертикального цилиндрического РВС-5000, заводской № 29, представлен на рисунке 3.
Рисунок 4 - Горловина и замерной люк резервуара стального горизонтального цилиндрического РВС-5000, заводской № 29
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000 не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 12696 |
| - диаметр | 22900 |
| Рабочая среда | нефть по ГОСТ Р 51858-2002 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +40 |
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический РВС-5000, зав. № 28 | - | 1 шт. |
| Резервуар стальной вертикальный цилиндрический РВС-5000, зав. № 29 | 1 шт. | |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
приведены в разделе 5 «Методика измерений» паспорта.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
