| Номер в госреестре | 84725-22 |
| Наименование СИ | Анализаторы влажности весовые |
| Обозначение типа СИ | МВ |
| Изготовитель | "Ohaus Corporation", США; "OHAUS INSTRUMENTS (CHANGZHOU) CO., LTD", КНР; "Ohaus Instruments (Shanghai) Co., Ltd.", КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 25.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы влажности весовые МВ (далее - анализаторы) предназначены для экспрессного измерения массовой доли влаги (влажности) и сухого остатка в монолитных, листовых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях по специально разработанным методикам измерений.
Принцип действия анализаторов - инфракрасный термогравиметрический, основанный на обезвоживании инфракрасным излучением в процессе сушки в заданном оператором режиме, измерение текущей массы и вычисление относительного изменения массы исследуемого образца. На дисплее отображается результат измерений массовой доли влаги в процентах, массовая доля сухого остатка или текущая масса исследуемого образца в процентах или граммах.
Конструктивно анализаторы состоят из весоизмерительного модуля с платформой для размещения исследуемого образца и блока обработки измерительной информации, снабженного дисплеем с цифровой индикацией и клавиатурой оператора. Источник инфракрасного излучения - нагревательный элемент встроен в откидную крышку анализатора, в анализаторах модификаций MB25, MB27, MB90, MB95, МВ120 применяется галогенная лампа, в анализаторах модификации МВ23 - трубчатый электронагреватель (ТЭН).
Анализ выполняется автоматически. Процесс измерения включает следующие операции: оператор размещает пробу анализируемого материала на платформу весоизмерительного модуля, закрывает крышку, после чего происходит взвешивание, а затем автоматическое определение потери массы под действием инфракрасного излучения и пересчет в единицы содержания влаги, с учетом начальной массы пробы. Результаты анализа выводятся на дисплей и могут быть переданы на периферийные устройства.
Анализаторы оснащены цифровым интерфейсом связи для передачи данных на периферийные устройства (персональный компьютер, принтер).
Анализаторы выпускаются в модификациях: MB23, MB25, MB27, MB90, MB95, MB120, отличающихся типом нагревательного элемента, метрологическими характеристиками и режимами работы.
Анализаторы снабжены следующими устройствами и функциями:
- установка различных температур и режимов сушки образца;
- устройство установки показаний на нуль;
- самодиагностика;
- отображение содержания сухого остатка в граммах или в % от исходной массы образца;
- отображение различных характеристик образца (влажности, массы и т.д.).
Маркировочная табличка анализаторов изготавливается из полимерной пленки, крепится клеевым способом на нижней или боковой поверхности анализатора в зависимости от модификации. Серийный номер анализатора имеет буквенно-цифровой формат, нанесен типографским способом.
Макет маркировочной таблички анализатора на примере анализатора модификации MB27 представлен на рисунке 1. Общий вид анализаторов представлен на рисунке 2.
Маркировочная табличка анализаторов содержит следующую информацию:
- наименование фирмы-изготовителя или его товарный знак;
- страна изготовитель;
- обозначение модификации прибора;
- максимальная нагрузка (Мах);
- минимальная нагрузка (Мт);
- цена деления по температуре (d);
- цена деления при измерениях массы и массовой доли влаги (влажности) (d);
- диапазон установки температуры сушки (T);
- диапазон температур эксплуатации;
- знак утверждения типа;
- серийный номер анализатора.
Item: МВ27 d= 0.001g 0.01%
Operation temperature: +10°С / +30°С
Мах= 90g / 100% т= 50°С/ 160°С Min= 0.5g 10.01% d(T)= 5°C Power: 100-120V 50/60Hz ЗА' 200-240V 50/60Hz ЗА OHAUS CORPORATION, USA www.ohaus.com Assembled in China
S/N: XXXXXXXXXX J
а) б) в)

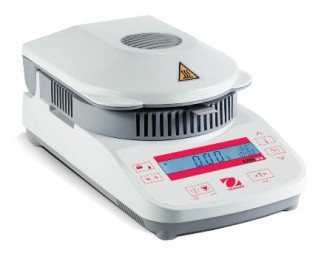

Рисунок 2 - Общий вид анализаторов а) модификаций MB23, MB25,
б) модификаций MB27, в) модификаций MB90, MB95, MB120
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Анализаторы оснащены встроенным разделенным программным обеспечением (далее - ПО). Идентификационные данные ПО отображаются на дисплее при включении анализаторов или могут быть выведены на дисплей анализатора при обращении к соответствующему подпункту меню.
ПО анализатора установлено в процессе производства. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Изменение ПО через интерфейс пользователя невозможно.
ПО разделено на метрологически значимую и незначимую части.
Основные функции метрологически значимой части ПО: обработка сигнала весоизмерительных датчиков, и последующий пересчет его в единицы массы; хранение данных юстировки, результатов измерений массы, вывод данных на экран.
Метрологически незначимая часть содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, настройки дисплея пользователя. Обновление ПО в процессе эксплуатации не предусмотрено, может быть осуществлено только в сервисных центрах производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для модификации | |||||
| MB23 | MB25 | MB27 | MB90 | MB95 | MB120 | |
| Идентификационное наименование ПО | MB23 | MB25 | MB27 | MB90 | MB95 | MB120 |
| Номер версии (идентификационный номер) ПО | не ниже 1.00 | |||||
| Цифровой идентификатор ПО | - | |||||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||
| MB23 | MB25 | МВ27, МВ90, МВ95 | МВ120 | |
| 1 | 2 | 3 | 4 | 5 |
| Диапазон измерений массовой доли | от 0,1 | от 0,05 | от 0,01 | от 0,01 |
| влаги, % | до 100 | до 100 | до 100 | до 100 |
| Цена деления при измерениях массовой доли влаги, % | ||||
| до 100 г включ. | 0,1 | 0,05 | 0,01 | 0,01 |
| свыше 100 г | 0,1 | 0,1 | - | 0,01 |
| Минимальная нагрузка, Min, г | 0,5 | 0,5 | 0,5 | 0,5 |
| Максимальная нагрузка, Max, г | 110 | 110 | 90 | 120 |
| Цена деления при измерениях массы d, г | ||||
| до 100 г включ. | 0,01 | 0,005 | 0,001 | 0,001 |
| свыше 100 г. | 0,01 | 0,01 | - | 0,001 |
| Пределы допускаемой абсолютной погрешности измерений массовой доли влаги, %, в интервалах массы образца: | ||||
| от 0,5 до 5 г включ. | ± 0,3 | ± 0,3 | ± 0,2 | ± 0,2 |
| от 5 до 15 г включ. | ± 0,2 | ± 0,1 | ± 0,08 | ± 0,08 |
| св. 15 г до 110 г | ± 0,1 | ± 0,05 | - | - |
| св. 15 г до 90 г | - | - | ± 0,06 | - |
| св. 15 г до 120 г | - | - | - | ± 0,06 |
| 1 | 2 | 3 | 4 | 5 |
| Пределы допускаемой абсолютной погрешности измерений массы, г, в интервалах взвешивания: от 0,5 г до 50 г включ. | ± 0,01 | ± 0,01 | ± 0,001 | ± 0,001 |
| свыше 50 г до 110 г | ± 0,015 | ± 0,015 | - | - |
| свыше 50 г до 90 г | - | - | ± 0,002 | - |
| свыше 50 г до 120 г | - | - | - | ± 0,002 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | ||||
| MB23 | MB25 | MB27 | MB90, MB95 | MB120 | |
| Диапазон установки температуры сушки, оС | от +50 до +160 | от +40 до +200 | от +40 до +230 | ||
| Дискретность установки температуры сушки, оС | 5 | 1 | |||
| Диапазон установки длительности сушки, мин | от 1 до 99 | от 1 до 480 | |||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | ООП +10% 220 -15% 50 + 1 | ||||
| Потребляемая мощность, В • А, не более | 250 | 300 | 450 | ||
| Габаритные размеры, мм, не более: - высота - ширина - длина | 170 130 280 | 170 140 280 | 210 180 350 | ||
| Масса, кг, не более | 2,5 | 2,5 | 5,5 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более при температурах от 5 до 30 °С при температурах от 30 до 40°С | от +5 до +40 80 50 | ||||
наносится на маркировочную табличку, расположенную на корпусе анализатора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор влажности весовой в комплекте | МВ | 1 шт. |
| Комплект алюминиевых чашек для образцов | - | 1 шт. |
| Адсорбирующий стекловолоконный фильтр (образец) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
Методы измерений описаны в разделе «Порядок работы» Руководства по эксплуатации анализаторов модификаций MB23, MB25, MB27; в разделе «Выполнение простых измерений» Руководства по эксплуатации анализаторов модификаций MB90, MB95, MB120.
Приказ Федерального агентства по техническому регулированию и метрологии № 2832 от 29 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»
Приказ Федерального агентства по техническому регулированию и метрологии № 2818 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы».
Техническая документация «Ohaus Corporation», США
