| Номер в госреестре | 84726-22 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | ЕП-25-2400-1-3 |
| Изготовитель | Общество с ограниченной ответственностью "Юрмашевский завод металлоконструкций" (ООО "Юзмк"), г. Уфа. |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический ЕП-25-2400-1-3 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 25 м3 подземного расположения.
Принцип действия резервуара стального горизонтального цилиндрического ЕП-25-2400-1-3 основан на заполнении его нефтью и нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар стальной горизонтальный цилиндрический ЕП-25-2400-1-3 представляет собой горизонтально установленный стальной односекционный сосуд цилиндрической формы с усеченно-коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства. Заводской номер резервуара наносится ударным способом на маркировочную табличку резервуара (рисунок 1).
Резервуар ЕП-25-2400-1-3 с заводским номером 4021/12 расположен по адресу: Ханты-Мансийский автономный округ-Югра, Сургутский район, Северо-Ютымское месторождение нефти, Площадка сдачи и приема нефти (ПСП), ЗАО «Колванефть».

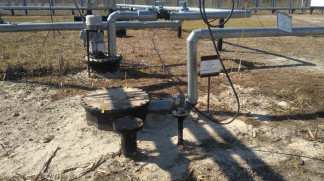

Общий вид резервуара стального горизонтального цилиндрического ЕП-25-2400-1-3 представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование резервуара стального горизонтального цилиндрического ЕП-25-2400-1-3 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -60 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | ЕП-25-2400-1-3 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
| Методика поверки | МП 1330-7-2021 | 1 экз. |
приведены в разделе 8 «Порядок работы» паспорта.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому ЕП-25-2400-1-3
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
