| Номер в госреестре | 84736-22 |
| Наименование СИ | Мера температуры плавления реперной точки платины |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Западно - Сибирский филиал федерального государственного унитарного предприятия "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (Западно - Сибирский филиал ФГУП "ВНИИФТРИ"), г. Новосиби |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2,5 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мера температуры плавления реперной точки платины (далее по тексту - мера) предназначена для реализации реперной точки температурной шкалы МТШ-90 - фазового перехода плавления платины и использования в качестве рабочего эталона 0-го разряда по ГОСТ 8.558-2009, часть 2, при передаче единицы температуры средствам измерений 1-го и
2-го разрядов.
Принцип действия меры состоит в создании в локальном объёме скрученного отрезка проволоки при достаточном внешнем нагреве фазового перехода плавления, характеризующегося постоянной температурой с номинальным значением 1768,1 °С согласно температурной шкале МТШ-90. Материал, из которого изготовлена мера -проволока ПлТ 0.30 ГОСТ 10821-2007.
Конструктивно мера педставляет собой металлическую проволоку, намотаннуй на катушку и размещённую в жёстком футляре.
Маркировка меры выполнена на наклейке, которая нанесена на внешнюю поверхность футляра и содержит: обозначение - Pt, номер партии - 23308.3, номер мотка - 236, год выпуска из производства - 2021.
Пломбирование меры не предусмотрено.
Знак поверки наносится на свидетельство о поверке (в случае его оформления) и (или) в паспорт.

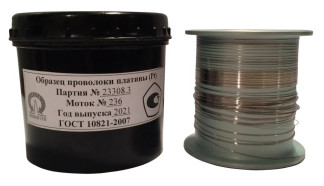

Общий вид меры представлен на рисунке 1.
Отсутствует
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Номинальное значение воспроизводимой температуры, °С | 1768,1 |
| Среднеквадратическое отклонение (СКО) суммарной погрешности сличения с эталоном -копией, °С, не более | 1,0 |
| Границы допустимой поправки к значению температуры, воспроизводимой с помощью меры, относительно значения температуры плавления платины по МТШ-90, °С, не более | ±0,5 |
| Доверительная погрешность меры при доверительной вероятности Р=0,95, °С, не более | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр проволоки, мм | 0,3 |
| Условия хранения: | |
| Диапазон температуры окружающего воздуха, °С | от +15 до +35 |
| Относительная влажность окружающего воздуха, | |
| %, не более | 80 |
| Диапазон атмосферного давления, кПа | от 84 до 106 |
| Срок службы, лет, не менее | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и на внешнюю поверхность футляра.
Таблица 3 - Комплектность меры
| Наименование | Обозначение | Количество, шт. |
| Мера температуры плавления реперной точки платины в составе: Катушка с проволокой Футляр | СНМК.408721.005 СНМК.408721.004 | 1 1 |
| Руководство по эксплуатации. «Мера температуры плавления реперной точки платины» | СНМК.408742.004 РЭ | 1 |
| Паспорт. «Мера температуры плавления реперной точки платины» | СНМК.408742.004 ПС | 1 |
приведены в разделе 2 СНМК.408742.004 РЭ «Мера температуры плавления реперной точки платины. Руководство по эксплуатации».
ГОСТ 8.558 - 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
