| Номер в госреестре | 84738-22 |
| Наименование СИ | Дозиметры-радиометры |
| Обозначение типа СИ | RadiaScan-801M |
| Изготовитель | Общество с ограниченной ответственностью "Завод микроэлектронных технологий" (ООО "ЗМТ"), Удмуртская Республика, г.о. г. Ижевск; Общество с ограниченной ответственностью "Скан Электроникс" (ООО "Скан Электроникс"), |
| Год регистрации | 2022 |
| Срок свидетельства | 25.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры-радиометры RadiaScan-801M (далее - дозиметры-радиометры) предназначены для измерений:
- амбиентного эквивалента дозы Н (ю) (АЭД) гамма- и рентгеновского излучения ( далее - фотонного излучения);
- мощности амбиентного эквивалента дозы H (10) (МАЭД) фотонного излучения;
- плотности потока бета-частиц от источников излучения и от загрязненных поверхностей.
Принцип действия дозиметров-радиометров основан на преобразовании детектором излучения потока фотонов гамма- и рентгеновского излучений, потока бета-частиц и потока альфа-частиц в последовательность электрических сигналов. Эти сигналы формируются по длительности и амплитуде, а затем поступают на микропроцессорную схему регистрации, которая обеспечивает представление результатов измерений на OLED дисплее. В процессе измерений показания на дисплее меняются автоматически, при этом микроконтроллер усредняет результаты измерений и подсчитывает случайную погрешность измерений в доверительном интервале 0,95.
Конструктивно дозиметр-радиометр выполнен в компактном корпусе из ударопрочного полистирола и состоит из двух скрепленных винтами панелей. В корпусе размещены следующие основные устройства:
- детектор ионизирующего излучения - газоразрядный счетчик «Бета-1-1»;
- печатная плата с элементами измерительной схемы (микроконтроллер);
- OLED дисплей;
- два элемента питания типа ААА;
- звуковой динамик (излучатель звука).
В качестве детектора излучения используется торцевой газоразрядный счетчик Гейгера-Мюллера типа «Бета-1-1».
Дозиметр-радиометр относится к носимым средствам измерений и применяется для оценки и контроля радиационной обстановки в помещениях и окружающей среде, а также для поиска загрязненных радионуклидами предметов и участков местности.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на пленочную этикетку, клеящуюся на корпус прибора под съемной крышкой-фильтром, по системе нумерации предприятия-изготовителя.
Нанесение знака поверки на средство измерений не предусмотрено.

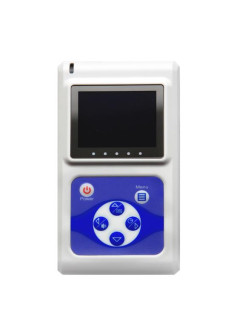

Общий вид и место пломбирования дозиметра-радиометра от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид дозиметра-радиометра и схема пломбировки от несанкционированного доступа
Используемое в дозиметрах-радиометрах программное обеспечение состоит из встроенного программного обеспечения (далее - ПО) в виде программного кода, записанного в энергонезависимую память микроконтроллера на этапе изготовления с помощью специального оборудования (программатора).
Метрологически значимой частью является встроенное ПО. Результаты измерений сохраняются во внутренней памяти дозиметра-радиометра. Модификация или удаление сохраненных результатов измерений возможна только с помощью специальных аппаратных средств. Доступа к цифровому идентификатору ПО нет.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: | RadiaScan-801M |
| Номер версии (идентификационный номер) ПО | v.4.XX, где X - от 0 до 9 метрологически незначимая часть ПО |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон энергий регистрируемого фотонного излучения, кэВ | от 50 до 3000 |
| Диапазон измерений амбиентного эквивалента дозы (АЭД) фотонного излучения H (10), мЗв | от 0,001 до 1000 |
| Диапазон измерений мощности амбиентного эквивалента дозы (МАЭД) фотонного излучения Н (10), мкЗв/ч | от 0,1 до 10000 |
| Энергетическая зависимость чувствительности к гамма-излучению относительно излучения 137Cs, % | от -35 до +45 |
| Анизотропия чувствительности при энергии фотонного излучения 60 кэВ, 137Cs, и 60Co в диапазоне углов от минус 90° до плюс 90° относительно нормального падения гамма-излучения в пределах, % | В таблице 4 |
| Диапазон измерений плотности потока бета-частиц, част/(см2мин) | от 5 до 30000 |
| Нижний предел энергии регистрируемого бета-излучения, МэВ, не более | 0,05 |
| Чувствительность дозиметров-радиометров к бета-излучению радионуклидов относительно чувствительности к бета-излучению 90Sr+90Y в пределах, %: 14/-ч - для радионуклида C - для радионуклида 147Pm - для радионуклида 137Cs 204 - для радионуклида 204 П - для радионуклида 106Ru+106Rh | от -77 до -82 от -58 до -61 от -36 до -46 от +6 до +12 от +30 до +32 |
| Пределы допускаемой основной относительной погрешности измерений, %: - АЭД фотонного излучения; - МАЭД фотонного излучения; - плотности потока бета-частиц | ±15 ±15 ±20 |
| Пределы допускаемой дополнительной относительной погрешности измерений при изменении температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % | ±2 |
| Пределы допускаемой дополнительной относительной погрешности измерений, вызванной воздействием повышенной влажности окружающего воздуха, % | ±3 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 1 |
| Нестабильность показаний при измерении МАЭД и плотности потока бета-частиц за 6 ч непрерывной работы, %, не более | 10 |
| Элементы питания: - батарейки щелочного типа или аккумуляторы Ni-MH 1100 мА/ч, шт - питание от USB | 2 Не ограничено |
| Суммарное напряжение элементов питания, В | от 1,9 до 3,2 |
| Потребляемый ток от USB, мА, не более | 500 |
| Габаритные размеры (длинахширинахглубина), мм, не более | 110x60x23 |
| Масса без элементов питания, г, не более | 110 |
| Условия эксплуатации: • температура окружающего воздуха, °С • относительная влажность (при температуре +35°С и более низких температурах, без конденсации влаги), % • атмосферное давление, кПа | от -20 до +50 до 75 от 66,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 13000 |
Таблица 4 - Предельные значения анизотропии чувствительности при измерении МАЭД фотонного излучения
| Плоскость вращения | Энергия, кэВ (Режим) | Диапазон углов | Анизотропия чувствительности,% |
| Вертикальная | 65(N80) | от 0° до ±60° | от -25 до +30 |
| от ±60° до ±90° | от 0 до 270 | ||
| 662 кэВ (13^) | от 0° до ±90° | от -30 до 0 | |
| 1,25 МэВ (60Co) | от 0° до ±90° | от -20 до +1 | |
| Горизонтальная | 65(N80) | от 0° до ±60° | от -25 до +30 |
| от ±60° до ±90° | от -80 до +200 | ||
| 662 кэВ (13^) | от 0° до ±90° | от -55 до 0 | |
| 1,25 МэВ (60Co) | от 0° до ±90° | от -40 до +1 |
наносится на наклейку на задней стенке корпуса под окном детектора под съемной крышкой-фильтром и на титульные листы руководства по эксплуатации ЕНЛА.412111.004РЭ и паспорта ЕНЛА.412111.004ПС типографским способом.
Таблица 5 - Комплектность средства измерений
| Обозначение | Наименование | Количество |
| - | Дозиметр-радиометр RadiaScan-801M | 1 шт. |
| - | Элемент питания типа ААА | 2 шт. |
| - | USB-кабель | 1 шт. |
| ЕНЛА.412111.004РЭ | Руководство по эксплуатации | 1 экз. |
| ЕНЛА.412111.004ПС | Паспорт | 1 экз. |
| - | Коробка упаковочная | 1 шт. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЕНЛА.412111.004РЭ.
Приказ Росстандарта от 29.12.2018 № 2841 Об утверждении государственной поверочной схемы для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
Приказ Росстандарта от 31.12.2020 № 2314 Об утверждении государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГОСТ 8.070-2014 ГСИ. Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний
ГОСТ 17225-85 Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ЕНЛА.412111.004ТУ Дозиметр-радиометр RadiaScan-801M. Технические условия
