| Номер в госреестре | 84739-22 |
| Наименование СИ | Датчики динамического давления |
| Обозначение типа СИ | ИТ12.34.000 |
| Изготовитель | Общество с Ограниченной Ответственностью "Научно-производственное предприятие "Измерительные Технологии" (ООО "НПП ИТ"), г. Саров, Нижегородская область |
| Год регистрации | 2022 |
| Срок свидетельства | 25.02.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики динамического давления ИТ12.34.000 (далее - датчики) предназначены для измерений переменного, в том числе импульсного, давления жидких и газообразных сред.
Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, деформация которой передается на пьезокристаллические чувствительные элементы, генерирующие электрический заряд, пропорциональный воздействующему давлению.
Датчики представляют собой неразъемную сварную герметичную конструкцию с мембраной на торце, в которой реализована двухпроводная дифференциальная схема работы с пьезоэлементами. От механических воздействий мембрану предохраняет крышка с отверстиями. Датчики изготавливаются с разными вариантами исполнения кабеля и соединителя. Заводской номер, состоящий из пяти цифр арабского алфавита, однозначно идентифицирующий каждый экземпляр, выполнен методом лазерной гравировки.

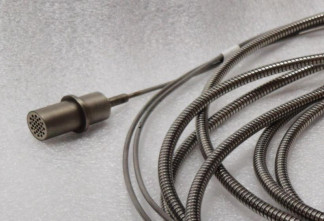

Общий вид датчиков с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки и пломбирование датчиков не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхний предел измерений, кПа | 2500 |
| Пределы допускаемой основной абсолютной погрешности, кПа | ± (0,05 + 0,05Р* |
| Номинальное значение коэффициента преобразования, пКл/кПа | 1,3 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, %, не более | 20 |
| Отклонение действительного значения коэффициента преобразования от паспортного значения в течение межповерочного интервала, %, не более | 5 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, % | 15 |
| Частота собственного резонанса в закрепленном состоянии, кГц, не менее | 25 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +25 от 30 до 80 от 84,0 до 106,7 |
| * Pi - измеряемое значение давления | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции между сигнальными выводами, сигнальными выводами и корпусом при напряжении 100 В, не менее: - в нормальных условиях применения, МОм - в диапазоне рабочих температур, кОм | 100 50 |
| Диапазон рабочих температур, °С | от -50 до +650 |
| Предельно допускаемое избыточное давление, кПа, не более | 10 000 |
| Степень защиты от внешних воздействий по ГОСТ 14254 | IP67 |
| Габаритные размеры, мм, не более - диаметр - длина (без кабеля)* | 28 76 |
| Масса (без кабеля), кг, не более | 0,1 |
| * Длина кабеля (горячей и холодной его части) определяется заказчиком кодом исполнения | в соответствии с |
Нанесение знака утверждения типа на датчики не предусмотрено. Знак утверждения типа наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик динамического давления | ИТ12.34.000 | 1 шт. |
| Датчик динамического давления ИТ12.34.000. Паспорт | ИТ12.34.000 ПС | 1 экз. |
| Датчик динамического давления ИТ12.34.000. Руководство по эксплуатации | ИТ12.34.000 РЭ | 1 экз. в один адрес или на партию более 10 шт. |
| ГСИ. Датчики динамического давления ИТ12.34.000. Методика поверки | ИТ12.34.000 МП |
В разделе «Использование по назначению» руководства по эксплуатации ИТ12.34.000 РЭ.
Нормативные документы, устанавливающие требования к датчикам динамического давления ИТ12.34.000
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1102 до 2,5 107 Па для частот от 5 10-1 до 1104 Гц и длительностей от 110-5 до 10 с при постоянном давлении до 5 106 Па
| Зарегистрировано поверок | 145 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
