Толщиномеры СИТиЗ, 84742-22

Назначение

Толщиномеры СИТиЗ (далее - толщиномеры) предназначены для измерений толщины (расстояний) неферромагнитных покрытий на ферромагнитных основаниях и толщины металлических оснований.

Описание

Принцип действия толщиномера основан на магнитоиндукционном и эхо-импульсном электромагнитно-акустическом методах.

При реализации эхо-импульсного электромагнитно-акустического принципа измерений возбуждение ультразвуковых колебаний производится за счёт взаимодействия вихревых токов, наводимых на поверхности токопроводящего материала катушкой электромагнитноакустического преобразователя (далее - ЭМАП) при подаче в нее импульса тока ультразвуковой частоты, с магнитным полем постоянного магнита этого преобразователя. Импульс ультразвуковых колебаний распространяется по нормали к поверхности излучения, достигает противоположной поверхности изделия, отражается от нее в обратном направлении и возвращается к ЭМАП. Под действием импульса, достигшего поверхности изделия, со стороны которой расположен ЭМАП, и магнитного поля ЭМАП, на поверхности изделия снова возникают вторичные вихревые токи, электромагнитное поле которых наводит в катушках ЭМАП серию импульсов. Метод измерений основан на регистрации этих импульсов при многократных отражениях.

В основе магнитоиндукционного метода лежит возможность измерения величины электродвижущей силы (ЭДС), возникающей в измерительной обмотке магнитоиндукционного преобразователя, при установке его на объект контроля и зависящей от свойств материала основания и расстояния между преобразователем и металлом токопроводящего основания (толщиной покрытия).

Импульсный магнитоиндукционный принцип измерений основан на законе индукции Фарадея - явлении возникновения электрического тока при изменении во времени магнитного поля. А именно его частного случая - явления возникновения ЭДС взаимной индукции во вторичной обмотке, при изменении силы тока в первичной обмотке, и наоборот. При приближении магнитоиндукционного преобразователя (далее - МИП) к ферромагнитному изделию величина вносимого коэффициента взаимной индукции увеличивается.

Конструктивно толщиномер состоит из: электронного блока, устройства обеспечения удаленного измерения, ЭМАП, МИП и персонального компьютера. Толщиномер имеет информационную табличку, на которой нанесено наименование средства измерения и его заводской номер.

Общий вид толщиномеров с указанием составных частей представлен на рисунке 1.

Пломбирование толщиномеров не предусмотрено.

6

2

5

1

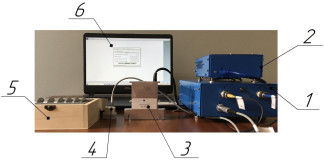

1 - электронный блок толщиномера ЕРКД.401163.230; 2 - устройство обеспечения удаленного измерения ЕРКД.401163.270; 3 - электромагнитно-акустический преобразователь ЕРКД.401163.240; 4 - магнитоиндукционный преобразователь ЕРКД.401163.150; 5 - комплект мер ЕРКД.766619.014; 6 - персональный компьютер (ноутбук)

Рисунок 1 - Общий вид толщиномеров

Программное обеспечение

Программное обеспечение (далее - ПО) толщиномера ЕРКД.00044-01 позволяет реализовать следующие режимы работы:

-    подготовка к измерению;

-    проведение измерений.

ПО KR001 ЕРКД.00038-01 позволяет реализовать следующие режимы работы:

-    подготовка к измерению;

-    проведение измерений;

-    сохранение и обработка результатов измерений.

ПО KR002 ЕРКД.00043-01 позволяет реализовать следующие режимы работы:

-    подготовка к измерению;

-    проведение измерений;

-    сохранение и обработка результатов измерений.

ПО KR003 ЕРКД.00037-01 позволяет реализовать следующие режимы работы:

-    подготовка к измерению;

-    проведение измерений;

-    сохранение и обработка результатов измерений.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик толщиномера СИТиЗ за пределы допускаемых значений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Комплектность толщиномеров

Сведения о методах измерений

приведены в документе «Толщиномер СИТиЗ. Руководство по эксплуатации», раздел 2 «Использование по назначению».

Нормативные документы

Приказ Росстандарта №2840 от 29.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

Приказа Росстандарта №3276 от 23.12.2019 «Об утверждении Государственной поверочной схемы для средств измерений толщины покрытий в диапазоне значений от 1 до 120000 мкм»

Толщиномер СИТиЗ. Технические условия. ЕРКД.401163.290ТУ
