| Номер в госреестре | 84743-22 |
| Наименование СИ | Масс-спектрометры с индуктивно связанной плазмой |
| Обозначение типа СИ | 7850 ICP-MS |
| Изготовитель | "Agilent Technologies, Inc.", США; Завод-изготовитель Agilent Technologies Singapore Pte. Ltd., Сингапур |
| Год регистрации | 2022 |
| Срок свидетельства | 25.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Масс-спектрометры с индуктивно связанной плазмой 7850 ICP-MS (далее - масс-спектрометры) предназначены для измерений элементного и изотопного состава в различных веществах и металлах.
Принцип действия масс-спектрометров основан на детектировании положительно заряженных ионов, образовавшихся в процессе ионизации изотопов элементов в аргоновой индуктивно связанной плазме, возбуждаемой высокочастотным электромагнитным полем.
Управляемые и контролируемые компьютером масс-спектрометры состоят из источника ионов - блока индуктивно связанной плазмы, системы ионных линз, вакуумной системы, квадрупольного масс-фильтра и детектора ионов.
Источник ионов масс-спектрометров состоит из радиочастотного генератора, узла ввода образца, который включает в себя перистальтический насос, распылитель, распылительную камеру, горелку. Оптимальное положение плазменной горелки автоматически настраивается компьютерной системой управления.
Анализируемый образец с помощью перистальтического насоса подается в распылитель и затем в виде аэрозоля транспортируется потоком аргона в плазму. Под действием высокой температуры вещества, содержащиеся в образце, десольватируются, распадаются на атомы и ионизируются. Ионы отделяются от фотонов и нейтральных частиц путем изменения траектории их движения на 90 градусов в линзе-дефлекторе и после прохождения системы ионной оптики попадают в квадрупольный масс-фильтр. В масс-фильтре осуществляется разделение ионов в соответствии с отношением массы к заряду. Регистрация ионов осуществляется с помощью высокочувствительного электронного умножителя имеющего высокую линейность в рабочем диапазоне концентраций.

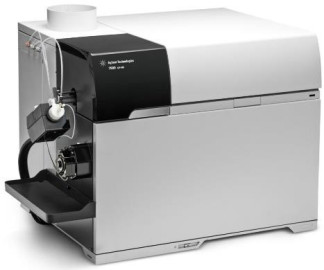

Общий вид масс-спектрометров представлен на рисунке 1.
Пломбирование и нанесение знака поверки на масс-спектрометры не предусмотрено.
Заводской номер в виде наклейки наносится на переднюю панель масс-спектрометра.
Масс-спектрометры оснащены автономным программным обеспечением (далее по тексту - ПО), которое управляет работой прибора и собирает, отображает, обрабатывает и хранит полученные данные. Все ПО является метрологически значимым и выполняет следующие функции:
- управление прибором и процедурой измерений;
- сбор и обработка данных, поступающих с детектора масс-спектрометра;
- сохранение результатов измерений на жестком диске персонального компьютера;
- обсчет результатов измерений;
- создание отсчетов по результатам измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MassHunter 5.1 Workstation Software for ICP-MS |
| Номер версии (идентификационный номер) ПО | не ниже D.01.01 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Чувствительность (для контрольных элементов, без подачи газа- | |
| реактанта), (имп/с)/(мг/дм3), не менее: | |
| - литий (7Li) | 75106 |
| - стронций (88Sr) | 225 106 |
| - свинец(208Pb) | 125106 |
| Предел обнаружения, нг/дм3, не более | 0,05 |
| Относительное СКО выходного сигнала, %, не более | 2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон массовых чисел, а.е.м. | от 2 до 260 |
| Относительная интенсивность сигнала оксидных ионов (153BaO+/137Ba+), %, не более | 0,5 |
| Потребляемая мощность, кВА, не более | 6,6 |
| Габаритные размеры масс-спектрометров, мм, не более: - высота - ширина - длина | 595 600 730 |
| Масса, кг, не более | 100 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 187 до 242 от 49 до 51 |
| Срок службы, лет, не менее | 8 |
| Наработка на отказ, ч, не менее | 10000 |
| Условия эксплуатации: - диапазон температур окружающей среды1), °С - относительная влажность, %, не более - диапазон атмосферного давления, кПа | от +15 до +30 80 от 84,0 до 106,7 |
| 1) С изменением температуры не более 2 °С в час | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Масс-спектрометр с индуктивно связанной плазмой 7850 ICP-MS | - | 1 шт. |
| Компьютер | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в эксплуатационном документе «Масс-спектрометры с индуктивно связанной плазмой 7850 ICP-MS. Руководство по эксплуатации» в разделах «Создание партии» и «Выполнение очереди».
При использовании в сфере государственного регулирования обеспечения единства измерений масс-спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3455 Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов.
Техническая документация «Agilent Technologies, Inc.», США
