| Номер в госреестре | 84747-22 |
| Наименование СИ | Газосигнализаторы индивидуальные |
| Обозначение типа СИ | АНТ-ИГС |
| Изготовитель | Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 25.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газосигнализаторы индивидуальные АНТ-ИГС предназначены для измерений массовой концентрации паров вредных веществ, в том числе паров нефтепродуктов, довзрывоопасных концентраций метана и других углеводородов, в том числе паров нефти и нефтепродуктов, объёмной доли диоксида углерода и кислорода в воздухе рабочей зоны, а также сигнализации о достижении концентраций измеряемых веществ установленным пороговым значениям.
Принцип измерений газосигнализаторов индивидуальных АНТ-ИГС (далее - сигнализаторы) определяется входящими в его состав датчиками (детекторами):
- фотоионизационные (ФИД) - измерения массовой концентрации вредных органических веществ, в том числе паров нефтепродуктов;
- инфракрасный (ИКД) - измерения довзрывоопасной концентрации метана и объёмной доли диоксида углерода;
- электрохимический (ЭХД) - измерения массовой концентрации оксида углерода, сероводорода и объемной доли кислорода.
Способ отбора пробы - принудительный с помощью встроенного побудителя расхода.
Сигнализаторы представляют собой переносные одно или двухканальные приборы непрерывного действия. В сигнализаторах устанавливают от одного до двух детекторов в различных сочетаниях со следующими ограничениями:
- количество ФИД - не более одного;
- ЭХД и ИКД одновременно не устанавливаются.
Конструктивно сигнализаторы выполнены одноблочными в пластиковом корпусе.
На лицевой поверхности корпуса сигнализатора расположены:
- кнопка включения сигнализатора;
- два светодиода, сигнализирующих:
а) о низком заряде аккумуляторной батареи;
б) о зарядке сигнализатора при подключении к нему зарядного устройства.
На боковых панелях расположены:
- окно звукового излучателя;
- разъем, предназначенный для подключения зарядного устройства и связи с компьютером.
На верхней панели расположены:
- защитный колпачок (используется при эксплуатации сигнализатора);
- штуцер подсоединения пробоотборного зонда (устанавливается вместо защитного колпачка при наладке и калибровке сигнализатора);
- двухцветные оптические сигнализаторы превышения порогов "ФИД" и «ДАТЧИК» и контроля работоспособности прибора «ОТКАЗ»,
- разъем для подключения наушника.
Для настройки, корректировки параметров сигнализаторов и вывода результатов измерений на персональный компьютер (ПК) вместе с сигнализатором поставляется устройство связи с объектом (УСО-ИГС), ДКТЦ.426471.001.
Сигнализаторы обеспечивают выполнение следующих основных функций:
- измерение содержания определяемых веществ;
- диагностику состояния сигнализатора;
- световую и звуковую сигнализацию при достижении измеряемой величиной порогов срабатывания сигнализации;
- световую и звуковую сигнализацию при возникновении неисправности;
- световую и звуковую сигнализацию при разряде аккумулятора;
- хранение в памяти результатов измерений;
- передачу информации по цифровому каналу связи на компьютер, интерфейс USB.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводские номера указаны на табличке, расположенном на задней панели сигнализатора.

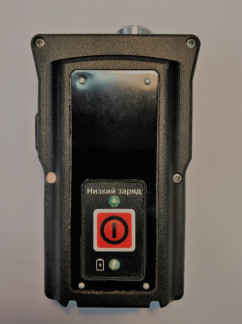

Общий вид сигнализаторов, место пломбирования от несанкционированного доступа и место нанесения знака об утверждении типа приведены на рисунке 1.
Сигнализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемого компонента в воздухе рабочей зоны.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от детекторов;
- формирование цифрового выходного сигнала (RS-232);
- срабатывание световой и звуковой сигнализации;
- самодиагностику аппаратной части сигнализатора;
- сохранение в энергонезависимой памяти архива результатов измерений.
Во встроенном ПО реализованы следующие основные алгоритмы:
- вычисление значений содержания определяемого компонента по данным от детектора;
- сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
- непрерывная самодиагностика аппаратной части сигнализаторов;
- выдача архива, содержащего информацию (измерительной, диагностической, о режимах работы) по цифровому каналу связи RS-232.
ПО сигнализаторов идентифицируется посредством отображения номера версии встроенного ПО при подключении сигнализатора к компьютеру при запуске автономного ПО.
Влияние встроенного ПО учтено при нормировании метрологических характеристик сигнализаторов.
Сигнализаторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Сигнализаторы имеют возможность работы с автономным ПО для персонального компьютера под управлением ОС семейства Windows® предназначено для просмотра настроечных параметров и градуировки газоанализаторов, установки пороговых значений срабатывания сигнализации, просмотра результатов измерений в реальном времени. Связь компьютера с сигнализаторами осуществляется по интерфейсу RS-232 (протокол обмена описан в руководстве по эксплуатации газоанализатора). Автономное ПО предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1- Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АНТ-ИГС |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ВПО | 23401 (5В69^ |
| Алгоритм вычисления цифрового идентификатора ВПО | СRC16 |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | |
| Таблица 2 - Пороги срабатывания сигнализатора с детектором < | Е>ИД | |||
| Наименование определяемого компонента (измерительного канала) | Значения порога срабатывания сигнализации, мг/м3 | ПДК1, 2), мг/м3 | ||
| среднесмен ная | максимально разовая | |||
| Порог 1 | Порог 2 | |||
| Бензин неэтилированный ГОСТ 32513-2013 | 100 | 300 | 100 | 300 |
| Дизельное топливо, по ГОСТ 305-2013, ГОСТ 325112013, ГОСТ Р 52368-2005 | 300 | 900 | 300 | 900 |
| Топливо для реактивных двигателей (ТС-1) ГОСТ 10227-86 с изм. 1-6 | 300 | 600 | 300 | 600 |
| Изопропанол (СэНЮ) | - | 50 | 10 | 50 |
| Ксилол (смесь изомеров) (С8Н10) | 50 | 150 | 50 | 150 |
| Толуол (С7Н8) | 50 | 150 | 50 | 150 |
| Пары нефти (углеводороды алифатические (С4-С10)) (по гексану) ГОСТ Р 51858-2002 | 300 | 900 | 300 | 900 |
| начены для контроля ПДК вредных веществ в воздухе рабочей измерений) в соответствии с Постановлением Правительства эября 2020 года N 1847 «Об утверждении перечня измерений, венного регулирования обеспечения единства измерений» при ируемой воздушной среде только одного определяемого коме концентрации вредных веществ указаны в соответствии с ие санитарно-гигиенические требования к воздуху рабочей а), СанПиН 1.2.3685-21 - «Гигиенические нормативы и требо-сти и (или) безвредности для человека факторов среды обита- | ||||
| 1)Сигнализаторы предназ зоны (в нормальных условиях Российской Федерации от 16 н( относящихся к сфере государст условии присутствия в контрол понента. 2) Предельно допустимы ГОСТ 12.1.005-88 ССБТ "Общ зоны" (с изменениями 2001 год вания к обеспечению безопасно ния» | ||||
Таблица 3 - Пороги срабатывания сигнализатора с детектором ЭХД
| Наименование определяемого компонента (измерительного канала), название блока | Значения порога срабатывания сигнализации, мг/м3 | ПДК1, 2), мг/м3 |
| Сероводород (H2S), ЭХД-Серо-водород | 3 | 3 |
| Оксид углерода (CO), ЭХД-СО | 20 | 20 |
| чены для контроля ПДК вредных веществ в воздухе рабочей ерений) в соответствии с Постановлением Правительства ря 2020 года N 1847 «Об утверждении перечня измерений, шого регулирования обеспечения единства измерений». онцентрации вредных веществ указаны в соответствии с санитарно-гигиенические требования к воздуху рабочей СанПиН 1.2.3685-21 - «Гигиенические нормативы и требо-и и (или) безвредности для человека факторов среды обита- | ||
| 1)Сигнализаторы предназна зоны (в нормальных условиях roi Российской Федерации от 16 нояб относящихся к сфере государствен 2) Предельно допустимые к ГОСТ 12.1.005-88 ССБТ "Общие зоны" (с изменениями 2001 года), вания к обеспечению безопасности ния» | ||
| Наименование определяемого компонента (измерительного канала), название блока | Значение порога срабатывания сигнализации, объёмная доля кислорода % |
| Кислород (O2) ЭХД-О2 | 19 |
| сении значения содержания определяемого компо-игнализации. | |
| ^Сигнализация срабатывает при сниж нента ниже значения порога срабатывания с |
| Таблица 5 - Пороги срабатывания сигнализатора с датчиками на | ИКД | |||
| Наименование определяемого компонента (измерительного канала), название блока | Значения порога срабатывания сигнализации, мг/м3, (% НКПР)4) | ПДК123), мг/м3, (% НКПР) | ||
| среднесмен ная | максимально разовая | |||
| Порог 1 | Порог 2 | |||
| Метан (CH4), ИКД-органика | 1500 (5) | 6000 (20) | 7000 (22) | - |
| Диоксид углерода (СО2) ИКД-СО2 | 9000 (0,5) | 27000 (1.5) | 9000 (0,5) | 27000 (1,5) |
| жом ИКД-органика предназначены для контроля ПДК вредных ны (в нормальных условиях измерений) в соответствии с Поста-ссийской Федерации от 16 ноября 2020 года N 1847 «Об утвер-тносящихся к сфере государственного регулирования обеспече-условии присутствия в контролируемой воздушной среде только энента; сигнализаторы ИКД-СО2 предназначены для контроля ухе рабочей зоны (в нормальных условиях измерений) в соответ-зительства Российской Федерации от 16 ноября 2020 года N 1847 мерений, относящихся к сфере государственного регулирования ний» содержания СО2: мг/м3 и % (об.д.). е концентрации вредных веществ указаны в соответствии с Сан-1еские нормативы и требования к обеспечению безопасности и ека факторов среды обитания». >тветствии с ГОСТ 31610.20-1-2020. | ||||
| 1)Сигнализаторы с бло веществ в воздухе рабочей зо новлением Правительства Ро ждении перечня измерений, о ния единства измерений» при одного определяемого компо ПДК вредных веществ в возд ствии с Постановлением Прав «Об утверждении перечня из обеспечения единства измере 2)Единицы измерения 3)Предельно допустим] ПиН 1.2.3685-21 - «Гигиени (или) безвредности для челов 4)Значения НКПР в сос | ||||
Таблица 6 - Пределы допускаемой основной погрешности срабатывания сигнализации
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведённой^ погрешности срабатывания сигнализации для детектора ИКД, % | ±10 |
| Пределы допускаемой основной относительной погрешности срабатывания сигнализации, %: - детекторы ФИД, ЭХД (кроме ЭХД-кислород) - детектор ЭХД-кислород | ±25 ±5 |
| 1) Нормирующее значение приведённой погрешности - Порог 2. | |
аблица 7 - Метрологические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности сигнализатора, вызванной изменением температуры окружающей и анализируемой сред на каждые 10°С, равны, в долях от предела допускаемой основной погрешности | ±0,5 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности сигнализатора от влияния изменения относительной влажности окружающей и анализируемой сред, в долях от пределов допускаемой основной погрешности | ±1,0 |
| Время срабатывания сигнализации, с, не более: - ФИД - ИКД - ЭХД | 15 60 90 |
| Пределы допускаемого изменения показаний сигнализатора за 6 ч непрерывной работы, в долях от предела допускаемой основной погрешности | ±0,5 |
Таблица 8 - Основные технические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 5 |
| Электропитание осуществляется от аккумулятора LiFePo4 с напряжением, В | 3,6 |
| Интервал времени работы без подзарядки аккумулятора (при температуре 20 °С и отсутствии срабатывания предупреждающих сигналов), ч., не менее | 12 |
| Время зарядки аккумуляторов, ч, не более | 8 |
| Назначенный срок службы прибора, лет1) | 10 |
| Средняя наработка на отказ, ч, | 10000 |
| Сигнализаторы выполнены во взрывозащищённом исполнении. Маркировка взрывозащиты | 1ExibIIBT4X |
| Степень защиты оболочек по ГОСТ 14254-2015 | IP54 |
| Габаритные размеры сигнализатора, мм не более: - высота - ширина - длина | 92 57 160 |
| Масса, кг, не более | 0,5 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при температуре 25°С (без конденсации), % - диапазон атмосферного давления, кПа | от -20 до +40 от 0 до 80 от 84 до 107 |
| 1) Без учета детектора | |
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на задней панели сигнализатора.
Таблица 9 - Комплектность сигнализаторов
| Наименование | Обозначение | Количество, шт. |
| Газосигнализатор индивидуальный АНТ-ИГС | ДКТЦ.413441.105-01 | 1 |
| Руководство по эксплуатации | ДКТЦ.413441.105РЭ | 1 |
| Копии разрешительной документации | 1 компл. | |
| Устройство для проверки работоспособности (УПР) | ДКТЦ.441349.001 | 1 |
| Наименование | Обозначение | Количество, шт. |
| Потребительская тара | ДКТЦ.4139455.105 | 1 |
| Устройство для связи с ПК | ||
| Устройство для связи с ПК (УСО-ИГС) | ДКТЦ.426471.001 | 1 |
| Устройство для связи с ПК (УСО-ИГС) "Руководство по эксплуатации | ДКТЦ.426471.001РЭ | 1 |
| Комплект средств поверки | ||
| Комплект поверочный УП - рабочий эталон 2-го разряда, регистрационный номер в реестре средств измерений № 56354-14 | ДКТЦ.442269.001 | 1 |
| Комплект поверочный УП - рабочий эталон 2-го разряда "Руководство по эксплуатации" | ДКТЦ.442269.001РЭ | 1 |
| ЗИП | ||
| Противопыльный фильтр | ДКТЦ.752612.001 | 12 |
| Покупные изделия | ||
| Зарядные устройства для аккумулятора: | ||
| - от сети переменного тока 220В с выходным напряжением 5В и максимальным током 2А | 1 | |
| - от бортовой сети постоянного тока 12В с выходным напряжением 5В и максимальным током 2А | 1 | |
| Кабель USB A - mini-USB, 1м | 1 | |
| Наушники | 1 | |
Методики измерений приведены в разделе 5 документа «Газосигнализатор индивидуальный АНТ-ИГС. Руководство по эксплуатации ДКТЦ.413441.105РЭ»
Приказ Росстандарта от 31 декабря 2020 года N 2315 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
Постановление Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
