| Номер в госреестре | 84752-22 |
| Наименование СИ | Установка поверочная для счетчиков газа бытовых и ротаметров |
| Обозначение типа СИ | УПСГБ-16К |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний во Владимирской области" (ФБУ "Владимирский ЦСМ"), г. Владимир |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная для счетчиков газа бытовых и ротаметров УПСГБ-16К (далее - установка) предназначена для воспроизведения объемного расхода и объема газа.
Принцип действия установки основан на сравнении пропущенного через установку контрольного объёма воздуха с показаниями поверяемого средства измерений, включенного последовательно в измерительную магистраль.
В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.
В качестве эталонных преобразователей расхода в установке применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел с требуемой расходной характеристикой, установленных параллельно.
Установка состоит из клапанно-соплового блока, приборного блока, генератора расхода поверочной среды (вакуумного насоса), соединительных шлангов, монтажного стола.
Клапанно-сопловой блок предназначен для обеспечения и поддержания необходимого расхода воздуха согласно нормативной документации поверяемого средства измерений. В состав клапанно-соплового блока входят набор критических сопел, соединительные магистрали. Запорно-регулирующая аппаратура, входной и выходной коллекторы.
Приборный блок предназначен для размещения средств измерений, блока питания, вакуумных клапанов с электромагнитным приводом и устройством управления, элементов электрической схемы и органов управления. В состав приборного блока входят следующие средства измерений параметров рабочей (поверочной) среды в процессе поверки:
- манометр цифровой ДМ5002Г(регистрационный № 26407-08);
- измеритель-регулятор микропроцессорный ТРМ202-Щ2.РИ (регистрационный № 32478-11);
- измеритель влажности и температуры ИВТМ-7 (регистрационный № 1550007);
- 2 счетчика импульсов микропроцессорных СИ8-Щ2-К.ЯБ (регистрационный № 28696-10);
- датчик давления Метран 150 (регистрационный № 32854-09);
- датчик давления МИДА-13-01 ( регистрационный № 17636-06).
Генератор расхода предназначен для создания требуемого расхода и поддержания необходимой величины вакуума за критическими соплами.

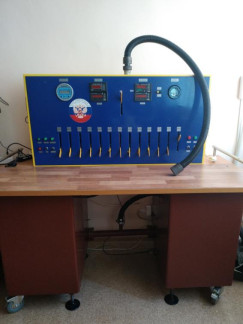

Общий вид установки представлен на рисунке 1.
Пломбирование установки не предусмотрено. Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установки.
Заводской номер установки наносится на информационную табличку типографским способом.
Рисунок 2 - Информационная табличка
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95: 0,3% Диапазон измерений: от 0,003 до 17,5 м3/ч
Номер:_1_
Дата выпуска: 2021 г._
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения объемного расхода, м3/ч | от 0,003 до 17,500 |
| Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % | ±0,3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество одновременно поверяемых счётчиков газа, шт. | 1 |
| Поверочная среда | атмосферный воздух |
| Диапазон температуры поверочной среды, °С | от +10 до +30 |
| Напряжение питающей сети переменного тока, В | 220*1<УЛ -15ЗД |
| Потребляемая мощность, кВт, не более Пульт управления установки Компрессор | 1 0, |
| Частота питающей сети, Гц | 50±2 |
| Масса без вакуумного насоса, кг, не более | 93 |
| Средний срок службы, лет, не менее | 20 |
| Средняя наработка на отказ, ч | 15000 |
| Условия эксплуатации: температура окружающего воздуха, оС относительная влажность, % атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106,7 |
наносится на информационную табличку типографским способом.
Комплектность установки поверочной для счетчиков газа бытовых и ротаметров УПСГБ -16К приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Заводской номер/ Обозначение | Количество |
| Установка поверочная для счетчиков газа бытовых и ротаметров УПСГБ-16К | 1 | 1 шт. |
| Установка поверочная для счетчиков газа бытовых и ротаметров УПСГБ-16К. Руководство по эксплуатации. | БН 004.00.00.00 РЭ | 1 экз. |
| Установка поверочная для счетчиков газа бытовых и ротаметров УПСГБ-16К. Паспорт. | БН 004.00.00.00 ПС | 1 экз. |
приведены в пункте 1.4 УП БН 004.00.00.00 РЭ «Установка поверочная для счетчиков газа бытовых и ротаметров УПСГБ-16К. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к установке поверочной для счетчиков газа бытовых и ротаметров УПСГБ-16К
Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
