| Номер в госреестре | 84755-22 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Общество с ограниченной ответственностью "ИТС Металлоконструкции" (ООО "ИТС МК"), г. Казань |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-20 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Резервуар представляет собой стальной сосуд цилиндрической формы с усеченноконическими днищами подземного расположения. Резервуар имеет замерный люк для эксплуатации и приемо-раздаточные патрубки для заполнения и опорожнения.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему, приведенному в градуировочной таблице резервуара.
Заводской номер наносится типографским способом в паспорт резервуара и на информационную табличку, обеспечивая идентификацию резервуара.
Резервуар РГС-20 с заводским номером 315 расположен по адресу: АО «Транснефть -Дружба», филиал Пензенское районное управление, 359 км лупинга «Клин - Кижеватово» МН «Куйбышев - Унеча - Мозырь - 1».

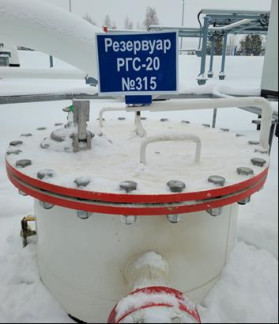

Место нанесения заводского номера и эскиз общего вида резервуара представлены на рисунках 1-2.
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного
клейма.
Пломбирование резервуара не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-20 |
| Номинальная вместимость, м3 | 20 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - диаметр | 2400 |
| - длина | 4870 |
| - высота | 3600 |
| Условия эксплуатации: | |
| - температура окружающей среды, о С | от 0 до +40 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-20 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочные таблицы | - | 1 экз. |
приведены в разделе 2 паспорта.
Нормативные документы, устанавливающие требования к резервуару горизонтальному стальному цилиндрическому РГС-20
Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
