| Номер в госреестре | 84758-22 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-75 |
| Изготовитель | Общество с ограниченной ответственностью "ПТИМАШ" (ООО "ПТИМАШ"), Ульяновская обл., г. Димитровград |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-75 (далее - резервуары) предназначены для измерения объема в зависимости от уровня наполнения, а также приема, хранения и отпуска метанола.
Принцип действия резервуаров основан на заполнении их метанолом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Конструктивно резервуары представляют собой горизонтальные стальные цилиндрические сосуды со сферическими днищами. Резервуары установлены на двух металлических опорах, оснащены необходимыми техническими устройствами: приемораздаточными патрубками с запорной арматурой, средствами измерения уровня топлива.
Заводские номера наносятся на внешние стенки резервуаров методом ударного клеймения на алюминиевую маркировочную табличку.
Резервуары горизонтальные стальные цилиндрические РГС-75 зав.№ 1522, зав.№ 1523 расположены на производственной площадке ООО «ННК-Саратовнефтегаздобыча», УКПГ «Коптевская», 5 км на северо-восток от с. Нестерово Миусского МО, Ершовского района Саратовской области.

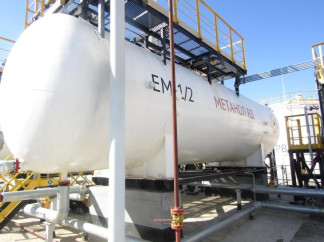

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-75 представлен на рисунке 1.
Место установки и вид маркировочной таблички резервуаров горизонтальных стальных цилиндрических РГС-75 представлены на рисунках 2 и 3.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-75 не предусмотрено.
Рисунок 2 - Место установки и вид маркировочной таблички резервуара горизонтального стального цилиндрического РГС-75 зав.№ 1522
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГС-75 |
| Номинальная вместимость, м3 | 75 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от - 41 до + 42 от 98,0 до 104,0 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-75 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
Рекомендация «ГСИ. Масса и объем нефтепродуктов. Методика измерений в горизонтальных резервуарах», рег. № ФР.1.29.2015.21142.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-75
Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
