| Номер в госреестре | 84763-22 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВСП-10000 |
| Изготовитель | Акционерное общество "Самарский резервуарный завод" (АО "СРЗ"), г. Самара |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВСП-10000 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем, стационарной крышей и понтоном.
Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.
Тип размещения - наземный. Фундаменты резервуаров соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Заводской номер наносится на стенки резервуаров аэрографическим способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуаров.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Резервуары зав.№№ 1, 2, 3, 4, 5, 6, 7, 8, 21, 22, 23, 24 расположены на территории Астраханского ГПЗ - филиала ООО «Газпром переработка» по адресу: Астраханская область, Красноярский район, Муниципальное образование «Джанайский сельсовет».

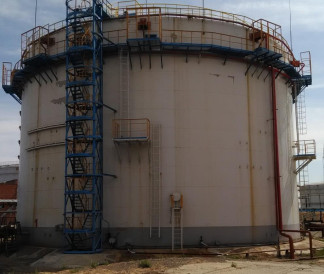

Общий вид резервуаров представлен на рисунках 1-13.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуаров | РВСП-10000 |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % | ±0,10 |
| Средний срок службы, лет, не менее | 50 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары вертикальные стальные цилиндрические | РВСП-10000 | 12 шт. |
| Паспорта на резервуары | - | 12 экз. |
| Градуировочные таблицы | - | 12 экз. |
приведены в разделе 7 паспорта.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-10000
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
