| Номер в госреестре | 84765-22 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | U1200 |
| Изготовитель | Компания "Keysight Technologies, Inc.", США; Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия |
| Год регистрации | 2022 |
| Срок свидетельства | 28.02.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Клещи электроизмерительные U1200 (далее по тексту - клещи) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; температуры с помощью преобразователей термоэлектрических (термопар).
Клещи представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП), принцип действия которых состоит в бесконтактном методе измерений силы постоянного и переменного тока. Метод основан на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим преобразованием входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом (LCD) дисплее.
Для измерений напряжения и силы переменного тока в приборах использованы детекторы истинных среднеквадратических (True RMS) значений.
Измерение силы постоянного и переменного тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение остальных физических величин производится с помощью отдельных измерительных входов. Измерение температуры осуществляется при помощи внешней термопары типа «К».
Клещи выпускаются в трех модификациях: U1211A, U1212A, U1213A, отличающихся между собой набором выполняемых функций, габаритными размерами и массой.
Функциональные отличия модификаций представлены в таблице 1.
Управление процессами измерений осуществляется встроенным микроконтроллером. Результаты измерений отображаются на дисплее в цифровом виде и в виде сегментной гистограммы. Результаты измерений могут быть переданы на внешний компьютер с помощью интерфейсов IR (инфракрасный порт) и Bluetooth (опционально с внешним адаптером).
Клещи имеют сервисные функции индикации заряда батареи питания, подсветки дисплея, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, автоматического и ручного выбора диапазона измерений. Также клещи обладают функциями определения целостности цепи, коэффициента заполнения, проверки диодов.
Основные узлы клещей: разъемный магнитопровод с датчиком Холла, входные делители, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, блок питания, клавиатура, дисплей.
Конструктивно клещи выполнены в пластиковых корпусах. На лицевой панели расположены поворотный переключатель режимов работы, дисплей, функциональные клавиши, входные разъемы. На задней панели находится батарейный отсек.
Питание клещей осуществляется от сменной батареи питания.

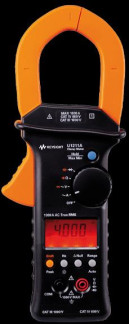

Общий вид клещей представлен на рисунках 1 - 4.
Пломбирование клещей электроизмерительных U1200 не предусмотрено. Нанесение знака поверки на клещи не предусмотрено.
Место нанесения заводских (серийных) номеров - на тыльной панели корпуса; способ нанесения - типографская печать на бумажной наклейке; формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.
отсутствует.
Таблица 1 - Функциональные характеристики_
| Наименование характеристики | Значение для модификаций | ||
| U1211A | U1212A | U1213A | |
| Измерение напряжения постоянного тока | Да | Да | Да |
| Измерение напряжения переменного тока | Да | Да | Да |
| Измерение силы постоянного тока | Нет | Да | Да |
| Измерение силы переменного тока | Да | Да | Да |
| Измерение электрического сопротивления постоянному току | Да | Да | Да |
| Измерение электрической емкости | Да | Да | Да |
| Измерение частоты | Да | Да | Да |
| Измерение температуры с помощью термопар | Нет | Да | Да |
| Определение коэффициента заполнения | Нет | Нет | Да |
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного тока
| Модификация | Пределы измерений, В | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| U1211A | 400 | 0,1 | ±(0,005-U+5 е.м.р.) |
| 1000 | 1 | ±(0,005-U+3 е.м.р.) | |
| U1212A | 400 | 0,1 | ±(0,005-U+3 е.м.р.) |
| 1000 | 1 | ||
| U1213A | 4 | 0,001 | ±(0,002-U+5 е.м.р.) |
| 40 | 0,01 | ||
| 400 | 0,1 | ||
| 1000 | 1 | ±(0,005-U+3 е.м.р.) | |
| Примечание - U - измеренное значение напряжения постоянного тока, В | |||
Таблица 3 - Метрологические характеристики в режиме измерений напряжения переменного тока
| Модификация | Диапазон частот | Пределы измерений, В | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| U1211A, U1212A | от 45 до 400 Гц | 400 | 0,1 | ±(0,01-U+5 е.м.р.) |
| 1000 | 1 | |||
| U1213A | от 45 до 400 Гц включ. | 4 | 0,001 | ±(0,01-U+5 е.м.р.) |
| 40 | 0,01 | |||
| 400 | 0,1 | |||
| 1000 | 1 | |||
| св. 400 Гц до 2 кГц | 4 | 0,001 | ±(0,02-U+5 е.м.р.) | |
| 40 | 0,01 | |||
| 400 | 0,1 | |||
| 1000 | 1 | |||
| Примечание - U - измеренное значение напряжения переменного тока, В | ||||
Таблица 4 - Метрологические характеристики в режиме измерений силы постоянного тока
| Модификация | Пределы измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой абсолютной погрешности измерений, А |
| U1212A, U1213A | 40 | 0,01 | ±(0,015-I+15 е.м.р.) |
| 400 | 0,1 | ±(0,015-I+3 е.м.р.) | |
| 1000 | 1 | ±(0,02Т+5 е.м.р.) | |
| Примечание - I - измеренное значение силы постоянного тока, А | |||
Таблица 5 - Метрологические характеристики в режиме измерений силы переменного тока
| Модификация | Диапазон частот | Предел измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| U1211A | от 45 до 400 Гц | 40 | 0,01 | ±(0,01-1+10 е.м.р.) |
| 400 | 0,1 | ±(0,01-1+5 е.м.р.) 1) | ||
| 1000 | 1 |
| Модификация | Диапазон частот | Предел измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| U1212A, U1213A | от 45 до 65 Гц включ. | 40 | 0,01 | ±(0,02-1+10 е.м.р.) |
| 400 | 0,1 | ±(0,02-1+5 е.м.р.) | ||
| 1000 | 1 | ±(0,025-1+5 е.м.р.) | ||
| св. 65 до 200 Гц включ. | 40 | 0,01 | ±(0,03^1+10 е.м.р.) | |
| 400 | 0,1 | ±(0,03-1+5 е.м.р.) | ||
| 1000 | 1 | |||
| св. 200 до 300 Гц включ. | 40 | 0,01 | ±(0,035-1+10 е.м.р.) | |
| 400 | 0,1 | ±(0,035-1+5 е.м.р.) | ||
| 1000 | 1 | |||
| св. 300 до 400 Гц | 40 | 0,01 | ±(0,065-1+10 е.м.р.) | |
| 400 | 0,1 | ±(0,065-1+5 е.м.р.) | ||
| 1000 | 1 | |||
| Примечания I - измеренное значение силы переменного тока, А; 1) - погрешность на пределе 1000 А нормируется в диапазоне частот от 45 до 65 Гц. В диапазоне частот свыше 65 Гц погрешность нормируется до 700 А | ||||
Таблица 6 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току __
| Модификация | Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| U1211A | 400 Ом | 0,1 Ом | ±(0,005-R+3 е.м.р.) |
| 4 кОм | 0,001 кОм | ||
| U1212A | 400 Ом | 0,1 Ом | ±(0,005-R+3 е.м.р.) |
| 4 кОм | 0,001 кОм | ||
| U1213A | 400 Ом | 0,1 Ом | ±(0,003-R+3 е.м.р.) |
| 4 кОм | 0,001 кОм | ||
| 40 кОм | 0,01 кОм | ||
| 400 кОм | 0,1 кОм | ||
| 4 МОм | 0,001 МОм | ±(0,006-R+3 е.м.р.) | |
| 40 МОм | 0,01 МОм | ±(0,02-R+5 е.м.р.) | |
| Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | |||
| Модификация | Пределы измерений, мкФ | Разрешение (единица младшего разряда (е.м.р.)), мкФ | Пределы допускаемой основной абсолютной погрешности измерений, мкФ |
| U1211A, U1212A | 400 | 0,1 | ±(0,02-C+4 е.м.р.) |
| 4000 | 1 | ±(0,03-C+4 е.м.р.) | |
| U1213A | 4 | 0,001 | ±(0,01-C+4 е.м.р.) |
| 40 | 0,01 | ||
| 400 | 0,1 | ±(0,02-C+4 е.м.р.) | |
| 4000 | 1 | ±(0,03-C+4 е.м.р.) | |
| Примечание - С - измеренное значение электрической емкости, мкФ | |||
Таблица 8 - Метрологические характеристики в режиме измерений частоты
| Модификация | Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
| U1211A, U1212A, U1213A | 99,99 Гц | 0,01 Гц | ±(0,002-F+3 е.м.р.) |
| 999,9 Гц | 0,1 Гц | ||
| 9,999 кГц | 0,001 кГц | ||
| 99,99 кГц | 0,01 кГц | ||
| 999,9 кГц | 0,1 кГц | ||
| Примечание - F - измеренное значение частоты, Гц, кГц | |||
Таблица 9 - Метрологические характеристики в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар)__
| Модификация | Тип термопары | Диапазоны измерений, °С | Разрешение (единица младшего разряда (е.м.р.)), °С | Пределы допускаемой основной абсолютной погрешности измерений, °С |
| U1212A, U1213A | K | от -200 до -40 включ. | 0,1 | ±(0,01-T+30 е.м.р.) |
| св. -40 до +1372 | ±(0,01-T+10 е.м.р.) | |||
| Примечание - T - измеренное значение температуры, °С | ||||
Таблица 10 - Температурный коэффициент
| Модификация | Температурный коэффициент, /°С |
| U1211A, U1212A, U1213A | 0,1 |
Таблица 11 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 9 1) |
| Габаритные размеры, мм, (длинахширинахвысота) модификация U1211A модификации U1212A, U1213A | 273x106x43 260x106x43 |
| Масса, кг: модификации U1211A модификации U1212A, U1213 A | 0,625 2) 0,525 2) |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +50 80 при температуре +30 °С |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
| Примечания 1) - питание от одной батареи типоразмера 6LR61/6F22; 2) - с батареей питания | |
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Клещи электроизмерительные U1200 (модификация по заказу) | U1211A, U1212A, U1213A | 1 шт. |
| Измерительные кабели с пробниками | - | 2 шт. |
| Сумка для переноски | - | 1 шт. |
| Батарея питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в руководстве по эксплуатации в разделе 2 «Выполнение измерений».
Нормативные документы, устанавливающие требования к клещам электроизмерительным U1200
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 03 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Ы0-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от
01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
