| Номер в госреестре | 84775-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВД-35 |
| Изготовитель | ПО "Уралэлектротяжмаш", г. Свердловск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВД-35 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
К трансформаторам тока данного типа относятся трансформаторы тока ТВД-35 зав. № 8173-А, 8173-В, 8173-С, 8243-А, 8243-В, 8243-С.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифро-буквенного обозначения.

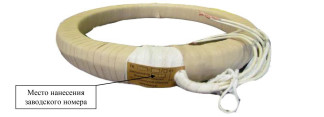

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Место Hat заводского номера
Пломбирование трансформаторов тока не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 8173-А, 8173-В, 8173-С | 8243-А, 8243-В, 8243-С | |
| Номинальный первичный ток Ьном, А | 150 | 200 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВД-35 | 1 шт. |
| Паспорт | ТВД-35 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Техническая документация изготовителя
