| Номер в госреестре | 84782-22 |
| Наименование СИ | Резервуары стальные шаровые |
| Обозначение типа СИ | РШС-600 |
| Изготовитель | Публичное акционерное общество "Уральский завод химического машиностроения" (ПАО "Уралхиммаш"), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные шаровые РШС-600 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные конструкции в виде шаров, установленных на вертикальных металлических стойках, опирающихся на бетонный фундамент.
Резервуары оборудованы шахтными лестницами, люками-лазами и приемораздаточными устройствами для обслуживания во время эксплуатации.
Тип резервуаров - стальные шаровые. Тип размещения - наземный. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.
Резервуары расположены на территории головной насосной станции № 2 (ГНС-2) Завода по подготовке конденсата к транспорту филиала Общества с ограниченной ответственностью «Газпром переработка» по адресу: Россия, ЯНАО, г. Новый Уренгой, Пуровский район, южнее 300 метров от УКПГ-2В.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочную таблицу. Заводские номера наносятся типографским способом в паспорта на резервуары, обеспечивающие идентификацию СИ.

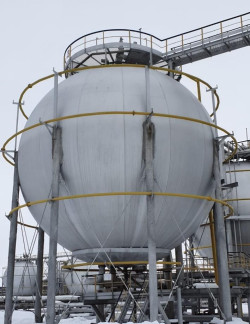

Общий вид резервуаров зав. №№ 2010.634 к-т 3 (ШР 1/1), 2010.634 к-т 4 (ШР 1/2),
2010.634 к-т 3 (ШР 1/3), 2010.634 к-т 4 (ШР 1/4), 2010.634 к-т 7 (ШР 1/5), 2010.634 к-т 8 (ШР 1/6), 2010.634к-т7 (ШР1/7), 2010.634 к-т 8 (ШР 1/8), 2010.634 к-т 1 (ШР 2/1), 2010.634 к-т 2 (ШР 2/2), 2010.634 к-т 1 (ШР 2/3), 2010.634 к-т 2 (ШР 2/4), 2010.634 к-т 5 (ШР 2/5),
2010.634 к-т 6 (ШР 2/6), 2010.634 к-т 5 (ШР 2/7), 2010.634 к-т 6 (ШР 2/8) представлен на рисунках 1-2.
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РШС-600 |
| Номинальная вместимость, м3 | 600 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Резервуары стальные шаровые | РШС-600 | 16 шт. |
| Паспорта на резервуары | - | 16 экз. |
| Градуировочные таблицы | - | 16 экз. |
Масса нефтепродуктов. МВИ на узле учета нефтепродуктов резервуарного парка стабильного конденсата и дизельного топлива ООО «Газпром переработка» филиал ЗПКТ (ФР.1.29.2009.06515).
Нормативные документы, устанавливающие требования к резервуарам стальным шаровым РШС-600
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 16 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
