| Номер в госреестре | 84783-22 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | InfiniiVision Х |
| Изготовитель | Компания "Keysight Technologies, Inc.", США; Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия |
| Год регистрации | 2022 |
| Срок свидетельства | 28.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые InfiniiVision Х (далее по тексту - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на дисплее.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, логические операции, имитировать фильтры низких частот (ФНЧ) и высоких частот (ФВЧ), тестирование по маске, быстрое преобразование Фурье с выводом результатов измерений на экран. Осциллографы оснащены системой быстрой справки.
Осциллографы оснащены функциями автонастройки и самодиагностики.
У правление всеми режимами работы и параметрами осуществляется как вручную, так и дистанционно от внешнего компьютера. Для связи с внешними устройствами имеются интерфейсы USB, LAN (опция), GPIB (опция).
Осциллографы цифровые InfiniiVision Х выпускаются в виде двух семейств: DSO-X (MSO-X) 2000 и DSO-X (MSO-X) 3000.
Осциллографы DSO-X 2000 выпускаются в шести модификациях: DSO-X 2002A, DSO-X 2004A, DSO-X 2012A, DSO-X 2014A, DSO-X 2022A, DSO-X 2024A, отличающихся количеством входных каналов и полосой пропускания.
Осциллографы MSO-X 2000 выпускаются в шести модификациях: MSO-X 2002A, MSO-X 2004A, MSO-X 2012A, MSO-X 2014A, MSO-X 2022A, MSO-X 2024A, отличающихся количеством входных каналов и полосой пропускания.
Осциллографы DSO-X 3000 выпускаются в семи модификациях: DSO-X 3012A, DSO-X 3014A, DSO-X 3024A, DSO-X 3032A, DSO-X 3034A, DSO-X 3052A, DSO-X 3054A, отличающихся количеством входных каналов и полосой пропускания.
Осциллографы MSO-X 3000 выпускаются в семи модификациях: MSO-X 3012A, MSO-X 3014A, MSO-X 3024A, MSO-X 3032A, MSO-X 3034A, MSO-X 3052A, MSO-X 3054A, отличающихся количеством входных каналов и полосой пропускания.
Осциллографы модификаций MSO дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора и могут отображать т.н. «смешанные» сигналы (аналоговые + цифровые).
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, аналогоцифровой преобразователь (АЦП), микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, генератор сигналов стандартной/произвольной формы, блок питания, клавиатура, цветной сенсорный дисплей.
Конструктивно осциллографы представляют собой настольные моноблочные приборы в корпусе из пластика со складывающейся ручкой для переноски.
На передней панели осциллографов расположены: дисплей, клавиатура, выход встроенного генератора сигналов произвольной/специальной формы, входы цифровых каналов логического анализатора (модификации MSO-X), разъем интерфейса USB, выход компенсатора пробника, входы аналоговых каналов.
На задней панели осциллографов расположены: вентилятор охлаждения разъемы интерфейса USB, выход синхросигнала, вход внешней синхронизации, переключатель пользовательской калибровки, гнездо для подключения опциональных модулей LAN/VGA и GPIB, гнездо для замка Кенсингтон, разъем сети питания.

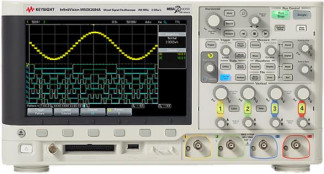

Общий вид осциллографов представлен на рисунках 1 - 3.
Пломбирование осциллографов цифровых InfmiiVision Х не предусмотрено. Нанесение знака поверки на осциллографы не предусмотрено.
Место нанесения заводских (серийных) номеров - на тыльной панели корпуса; способ нанесения - типографская печать на наклейке; формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.
Осциллографы работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится в программируемое постоянное запоминающее устройство (ППЗУ) осциллографов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | InfiniiVision 2000/3000 X-Series Oscilloscope Firmware |
| Номер версии (идентификационный номер ПО), не ниже | 2.65 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Максимальная частота дискретизации, ГГ ц | DSO-X/MSO-X 2xxxA | 1 на каждый канал |
| DSO-X/MSO-X 3xxxA | 2 на каждый канал | |
| Объем памяти, МБ | 1 на каждый канал; 2 на каждый канал в режиме чередования | |
| Разрешение по вертикали, бит | 8 | |
| Канал вертикального отклонения | ||
| Число входных аналоговых каналов | DSO-X/MSO-X xxx2A | 2 |
| DSO-X/MSO-X xxx4A | 4 | |
| Полоса пропускания по уровню минус 3 дБ, МГц, не менее | DSO-X/MSO-X xx0xA | 70 |
| DSO-X/MSO-X xx1xA | 100 | |
| DSO-X/MSO-X xx2xA | 200 | |
| DSO-X/MSO-X 303xA | 350 | |
| DSO-X/MSO-X 305xA | 500 | |
| Входной импеданс | DSO-X/MSO-X 2xxxA | (1,00±0,02) МОм / 11 пФ |
| DSO-X/MSO-X 3xxxA | (1,00±0,01) МОм / 14 пФ; (50,00±0,75) Ом | |
| Диапазон установки коэффициента отклонения (Ко), В/дел | DSO-X/MSO-X 2xxxA | от 1-10 3 до 5 |
| DSO-X/MSO-X 3xxxA | ||
| Пределы допускаемой абсолютной погрешности коэффициента отклонения, В | DSO-X/MSO-X 2xxxA | ±(0,04-8 [дел]-Ко [В/дел]) 1) ±(0,03-8 [дел]-Ко [В/дел]) 2) |
| DSO-X/MSO-X 3xxxA | ±(0,02-8[дел] -КоГВ/дел]) | |
| Максимальное входное напряжение, В | DSO-X/MSO-X 2xxxA | 300 (среднеквадратическое значение); 400 (пиковое) |
| DSO-X/MSO-X 3xxxA | 135 (среднеквадратическое значение); 190 (пиковое) | |
| Канал горизонтального отклонения | ||
| Диапазон установки коэффициента развертки (Кр), с/дел | DSO-X 2002A, DSO-X 2004A, DSO-X 2012A, DSO-X 2014A, MSO-X 2002A, MSO-X 2004A, MSO-X 2012A, MSO-X 2014A | от 5-10-9 до 50 |
| DSO-X 2022A, DSO-X 2024A, MSO-X 2022A, MSO-X 2024A | от 2^10-9 до 50 | |
| DSO-X 3012A, DSO-X 3014A, MSO-X 3012A, MSO-X 3014A | от 5-10-9 до 50 | |
| Наименование характеристики | Значение | |
| Канал горизонтального отклонения | ||
| Диапазон установки коэффициента развертки (Кр), с/дел | DSO-X 3024A, DSO-X 3032A, DSO-X 3034A, MSO-X 3024A, MSO-X 3032A, MSO-X 3034 | от 2Л0-9 до 50 |
| DSO-X 3052A, DSO-X 3054A, MSO-X 3052A, MSO-X 3054A | от Ы0-9 до 50 | |
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора | ±(25+Кэ>10-6 | |
| Синхронизация | ||
| Виды запуска | автоматический, ждущий, однократный, принудительный | |
| Источники синхросигнала | любой из входных каналов, сеть, внешний, генератор | |
| Диапазон уровня входного сигнала внутренней синхронизации, делений | ±6 | |
| Минимальный уровень входного сигнала внутренней синхронизации | 1 деление 1); 0,6 деления 2) | |
| Диапазон уровня входного сигнала внешней синхронизации, В | ±8 | |
| Минимальный уровень входного сигнала внешней синхронизации | 200 мВ в диапазоне частот входного сигнала от 0 до 100 МГц; 350 мВ в диапазоне частот входного сигнала св. 100 до 200 МГц | |
| Логический анализатор (модификации MSO) | ||
| Число входных цифровых каналов | MSO-X 2xxxA | 8 |
| MSO-X 3xxxA | 16 | |
| Входной импеданс пробника | (100±2) кОм / 8 пФ | |
| Разрешение по вертикали | 1 бит | |
| Пороговые уровни срабатывания Щ | TTL (+1,4 В); CMOS (+2,5 В); ESL (-1,3 В) или определяемый пользователем | |
| Пределы установки уровня срабатывания, определяемого пользователем, В | ±8 с шагом 0,01 | |
| Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В | ±(0,03-Ш+0,1) | |
| Максимальное входное напряжение, В | ±40 (пиковое) | |
| Наименование характеристики | Значение | ||
| Встроенный генератор сигналов стандартной/произвольной формы (только с установленной опцией - DSOX2WAVEGEN или DSOX3WAVEGEN) | |||
| Виды воспроизводимых сигналов | синусоидальный, прямоугольный, треугольный, пилообразный, импульсный, напряжение постоянного тока, шум, амплитудная модуляция, частотная модуляция, частотная манипуляция, гаверсинус, экспоненциальные фронт и срез, кардиоида, гауссовский импульс, произвольной формы | ||
| Диапазон частот воспроизводимых сигналов | синусоидальный | от 0,1 Гц до 20 МГ ц | |
| прямоугольный/ импульсный | от 0,1 Гц до 10 МГц | ||
| треугольный/ пилообразный | MSO-X 2xxxA | от 0,1 Гц до 100 кГц | |
| MSO-X 3xxxA | от 0,1 Гц до 200 кГц | ||
| шум | до 20 МГ ц | ||
| Амплитуда воспроизводимых сигналов, В | от 0,02 до 5 В (нагрузка 1 МОм); от 0,01 до 2,5 В (нагрузка 50 Ом) | ||
| Примечания 1) - при Ко<10 мВ/дел; 2) - при Ко>10 мВ/дел; Кэ - коэффициент, зависящий от числа лет эксплуатации осциллографа, и составляющий 5-10-6 в год | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры дисплея | цветной ЖК TFT, диагональ 8,5 дюйма, разрешение 800 на 480 точек |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 или от 100 до 120 50/60 или 50/60/400 |
| Габаритные размеры, мм, (длинахширинахвысота) | 381x204x142 |
| Масса, кг | 3,9 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до +55 95 при температуре +40 °С |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Осциллограф цифровой InfiniiVision Х (модификация по заказу) | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Пробник | - | по числу каналов |
| Пробник цифровой | - | 1 шт. 1) |
| Руководство по эксплуатации | - | 1 экз. |
| Примечание - 1) - для модификаций MSO-X | ||
приведены в руководстве по эксплуатации в разделе 14 «Измерения».
Нормативные документы, устанавливающие требования к осциллографам цифровым InfiniiVision Х
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ Р 8.761-2011 «ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения»
