| Номер в госреестре | 84789-22 |
| Наименование СИ | Анализаторы общего органического углерода |
| Обозначение типа СИ | АТОС |
| Изготовитель | Общество с ограниченной ответственностью "Практик-НЦ" (ООО "Практик-НЦ"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| Срок свидетельства | 01.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общего органического углерода АТОС (далее - анализаторы) предназначены для измерений массовой концентрации общего органического углерода в магистралях с деионизированной водой.
Принцип действия анализаторов основан на ультрафиолетовом фотохимическом окислении органических примесей, находящихся в анализируемой воде. В результате окисления образуется диоксид углерода, реагирующий с водой и образующий угольную кислоту. Кондуктометрическая ячейка анализатора измеряет удельную электрическую проводимость (далее - УЭП) воды до и после окисления, вызванную диссоциацией угольной кислоты. Электронный блок анализатора преобразует эти данные в единицы концентрации общего органического углерода (далее - ООУ) и выводит результаты, а также график изменения концентрации во времени, на экран ЖК индикатора. Определение концентрации производится в водных магистралях в режиме онлайн раз в шесть минут. Допускается применение анализаторов для работы с лабораторными пробами.
Анализатор состоит из блока, содержащего водяную систему ввода и вывода анализируемой воды, электронного блока, ультрафиолетовой лампы и отдельной кондуктометрической ячейки проточного типа.
Анализаторы выпускаются в следующих модификациях ATOC 200S и ATOC 2000P, которые отличаются диапазонами измерений содержания ООУ и погрешностью измеряемой концентрации ООУ.
Значения концентрации ООУ, УЭП и температуры воды выводятся на цифровой дисплей, а также могут быть переданы по интерфейсу RS-485 на персональный компьютер или в систему сбора информации предприятия.
Управление, запись и обработка результатов измерений производится на персональном компьютере с помощью программного обеспечения (далее - ПО) ATOC User Monitor (AUM).

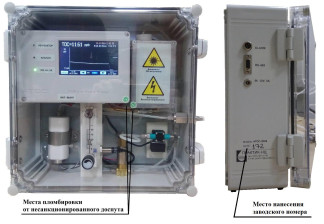

Общий вид анализаторов, места пломбировки от несанкционированного доступа и нанесения заводского номера приведены на рисунке 1.
Заводской номер наносится на корпус анализатора в виде наклейки.
Нанесение знака поверки на прибор не предусмотрено.
Рисунок 1 - Общий вид анализаторов с указанием мест пломбировки и нанесения заводского
номера
Анализаторы оснащены встроенным ПО, которое управляет работой прибора и отображает, обрабатывает, передает и хранит полученные данные.
Всё ПО является метрологически значимым и выполняет следующие функции:
- управление аппаратной частью анализатора (лампой реактора, клапанами и т.д.);
- регистрация значений температуры и УЭП анализируемой воды;
- обработка полученных данных, включая расчёт значений ООУ и других величин;
- отображение результатов измерений в числовом и графическом виде на экране;
- ретрансляцию результатов по внешним интерфейсам RS-485, ALARM;
- ведение архива результатов измерений на внутренней памяти анализатора;
- передача по указанию пользователя архива результатов по интерфейсу RS-485. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ATOC4 firmware |
| Номер версии (идентификационный номер) ПО | 1.9а и выше |
| Цифровой идентификатор ПО | 426EBC68 (по алгоритму CRC32) |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений УЭП при температуре 25 °C, мкСм/см модификация ATOC 200S модификация ATOC 2000P | от 0,055 до 5 от 0,055 до 10 |
| Пределы допускаемой относительной погрешности измерений УЭП, % | ±2 |
| Диапазон измерений температуры контролируемой среды, °С | от 1 до 50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±0,2 |
| Диапазон измерений концентрации ООУ, мкг/дм3 модификация ATOC 200S модификация ATOC 2000P | от 0,05 до 1000 от 1 до 2000 |
| Пределы допускаемой относительной погрешности измерений концентрации ООУ, % | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температурная компенсация, °С | 25 |
| Время одного измерения, мин, не более | 6 |
| Максимальная температура входной воды, °С | 50 |
| Максимальное давление в водяной системе, кг/см2 | 6 |
| Диапазон расхода воды для анализа, л/ч | от 3 до 20 |
| Удельная электрическая проводимость анализируемой воды, мкСм/см, не более модификация ATOC 200S модификация ATOC 2000P в диапазоне от 1 до 10 мкг/дм3 в диапазоне св. 10 до 2000 мкг/дм3 | 0,2 0,2 5 |
| Способ подключения к сливу или рециклу | открытый слив |
| Максимальная длина трубопроводов, соединяющих анализатор с магистралью, м | 2,0 |
| Размер частиц, мкм, не более | 100 |
| Электропитание анализатора | от адаптера питания 12 В, 3 А |
| Потребляемая мощность, Вт, не более | 50 |
| Выходные сигналы | RS-485 ALARM 12 В |
| Габаритные размеры, мм, не более длина ширина высота | 333 133 333 |
| Масса, кг, не более | 7,5 |
| Рабочие условия эксплуатации температура воздуха, °C атмосферное давление, кПа относительная влажность, %, не более | от +15 до +35 от 84 до 106,7 80 |
наносится на титульных листах руководства по эксплуатации и паспорта типографским способом
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор АТОС в сборе | 1 шт | |
| Трубка входная 0 4 мм | 2 м | |
| Трубка сливная 0 6 мм | 2 м | |
| Адаптер RS-485 | 1 шт | |
| Адаптер питания 220 В/12 В | 1 шт | |
| USB-флеш-накопитель с программой «АЦМ» | 1 шт | |
| Разъем ALARM | 1 шт | |
| Руководство по эксплуатации | ЦФТП.414311.001 РЭ | 1 экз |
| Паспорт | ЦФТП.414311.001 ПС | 1 экз |
| Методика поверки | ЦФТП.414311.001 МП | 1 экз |
| Кейс транспортный | 1 шт |
приведены в п.п.5-10 Руководства по эксплуатации ЦФТП.414311.001 РЭ.
Приказ Росстандарта №2771 от 27.12.18 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
ГОСТ 22171-90 Анализаторы жидкостей кондуктометрические лабораторные. Общие технические условия
ТУ 4215-001-84736284-09 Анализаторы общего органического углерода АТОС. Технические условия
| Зарегистрировано поверок | 19 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
