| Номер в госреестре | 84795-22 |
| Наименование СИ | ЯМР-спектрометр |
| Обозначение типа СИ | AVANCE NEO 700 |
| Изготовитель | Bruker BioSpin AG, Швейцария |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ЯМР-спектрометр AVANCE NEO 700 (далее - ЯМР-спектрометр) предназначен для измерений параметров ЯМР-спектров сложных соединений, изучения строения и реакционной способности молекул, определения изомерного состава и проведения конформационного анализа.
Принцип действия ЯМР-спектрометра основан на явлении поглощения энергии высокочастотного электромагнитного поля ядрами атомов, имеющими отличный от нуля магнитный момент. Сигналы ЯМР отображаются в виде спектра и анализируются по двум параметрам - частоте и интенсивности. Анализ частот дает качественную информацию о локальном окружении атома. Интегральная интенсивность сигнала дает количественную информацию о химической структуре. Количественный анализ проб проводят с использованием градуировочных зависимостей, построенных по стандартным образцам состава.
Конструктивно ЯМР-спектрометр представляет собой модульную систему, состоящую из сверхпроводящего магнита и шкафа с электронным оборудованием (консоль). Шкаф с электронным оборудованием представляет собой систему контроля сбора данных (AQS), включающей в себя преобразователь частоты, аналого-цифровой преобразователь и цифровой процессор, систему управления магнитом и стабилизации магнитного поля (BSMS), которая включает в себя систему контроля температуры (BSVT) и шиммовую систему, радиочастотные и градиентные усилители (передатчики), систему охлаждения с использованием жидкого гелия и азота, а также блок распределения питания (PDU).
Нанесение знака поверки на ЯМР-спектрометр не предусмотрено. На внутреннюю сторону двери консоли нанесена несъемная клейкая этикетка с обозначением и заводским номером в цифровом формате: № 434330. Нанесение знака утверждения типа на ЯМР-спектрометр не предусмотрено.

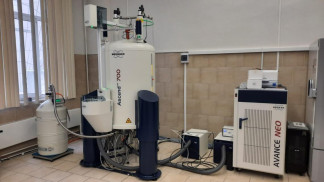

Общий вид ЯМР-спектрометра представлен на рисунке 1.
Пломбирование ЯМР-спектрометра не предусмотрено. Конструкция ЯМР-спектрометра обеспечивает ограничение доступа к частям ЯМР-спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
ЯМР-спектрометр оснащен программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на внешний носитель.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО ЯМР-спектрометра приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TopSpin |
| Номер версии (идентификационный номер) ПО | не ниже 4.1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Разрешение на ядрах 1Н (ширина сигнала линии хлороформа)1^ Гц, не более: - на 50 % высоты сигнала - на 0,55 % высоты сигнала - на 0,11 % высоты сигнала | 2,0 20,0 30,0 |
| Отношение сигнал: шум на ядре 1Н1), не менее | 1000:1 |
| Предел допускаемого относительного среднего квадратического отклонения отношения сигнал: шум на ядре 1Н1), % | 5,0 |
| 1)- для раствора стандартного образца хлороформа (ГСО 7288-96) в дейтероацетоне с массовой долей 1 %. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая частота, МГц | 700 |
| Стабильность поля, Г ц/ч, не более | 7 |
| Тактовая частота радиочастотного блока, МГц | 80 |
| Диапазон частот радиочастотного блока, МГц | от 5 до 1200 |
| Ширина спектров, МГ ц, не более | 7,5 |
| Количество каналов, шт. | 4 |
| Габаритные размеры сверхпроводящего магнита, мм, не более: - высота - ширина - длина | 1920 720 720 |
| Масса, сверхпроводящего магнита, кг, не более | 1450 |
| Габаритные размеры шкафа с электронным оборудованием, мм, не более: - высота - ширина - длина | 1350 1350 860 |
| Масса шкафа с электронным оборудованием, кг, не более | 320 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +18 до +28 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| ЯМР-спектрометр | AVANCE NEO 700 | 1 шт. |
| Программное обеспечение | TopSpin | 1 шт. |
| Персональный компьютер с установленным ПО | ПК | по заказу |
| Руководство по эксплуатации | РЭ | 1 экз. |
приведены в Руководстве по эксплуатации в разделе 5 «Основные процедуры»;
При использовании в сфере государственного регулирования обеспечения единства измерений ЯМР-спектрометр применяется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация изготовителя Bruker BioSpin AG, Швейцария
