| Номер в госреестре | 84797-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LZZBJ9-12/150b/4 |
| Изготовитель | ABB Electrical Equipment (Xiamen) Co., Ltd., Китай |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LZZBJ9-12/150b/4 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с тремя вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с двумя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Нанесение знака поверки на трансформатор не предусмотрено.
К трансформаторам данного типа относятся трансформаторы тока LZZBJ9-12/150b/4 с серийными № 119002103, 119012103, 119022103, 119032103, 119042103, 119062103, 119072103, 119082103, 119092103, 118992103, 300992103, 118922103, 118932103, 118942103, 118952103, 118962103, 118972103, 118982103.

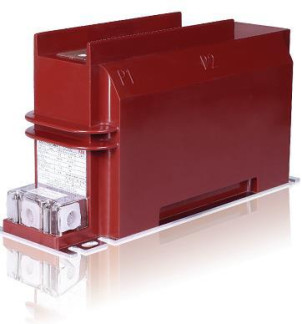

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (А)
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток, А | 150 |
| Номинальный вторичный ток, А - для серийных номеров 118922103, 118932103, 118942103, 118952103, 118962103, 118972103 - для серийных номеров 119002103, 119012103, 119022103, 119032103, 119042103, 119062103, 119072103, 119082103, 119092103, 118982103, 118992103, 300992103 | 5/5/1 5/5/5 |
| Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 - для серийных номеров 118922103, 118932103, 118942103, 118952103, 118962103, 118972103 - для серийных номеров 119002103, 119012103, 119022103, 119032103, 119042103, 119062103, 119072103, 119082103, 119092103, 118982103, 118992103, 300992103 | 0,5/0,5 0,5S |
| Класс точности обмоток для защиты по ГОСТ 7746-2015 - для серийных номеров 118922103, 118932103, 118942103, 118952103, 118962103, 118972103 - для серийных номеров 119002103, 119012103, 119022103, 119032103, 119042103, 119062103, 119072103, 119082103, 119092103, 118982103, 118992103, 300992103 | 10Р 10Р/10Р |
| Номинальная вторичная нагрузка, ВА - для серийных номеров 118922103, 118932103, 118942103, 118952103, 118962103, 118972103 - для серийных номеров 119002103, 119012103, 119022103, 119032103, 119042103, 119062103, 119072103, 119082103, 119092103, 118982103, 118992103, 300992103 | 5/5/10 5/5/5 |
| Номинальная частота переменного тока, Гц | 50 |
| Наименование характеристики | Значение |
| Габаритные размеры трансформатора, мм, не более - Высота | 246 |
| - Ширина | 149 |
| - Глубина | 456 |
| Масса трансформатора, кг, не более | 30 |
| Условия эксплуатации: - температура окружающей среды, оС | от -25 до +40 |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 262800 |
Нанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначен ие | Количество |
| Трансформатор тока | LZZBJ9- 12/150b/4 | 1 шт. |
| Паспорт | - | 1 экз. |
| Инструкция по установке, эксплуатации и техническому обслуживанию | 1 экз. на каждые 5, 10 и 20 трансформаторов при поставке, соответственно, до 20 шт., от 21 до 80 шт., 81 и более шт. в один адрес |
приведены в разделе «Введение» Инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные документы, устанавливающие требования к трансформаторам тока LZZBJ9-12/150b/4
Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 г. № 3453. Государственный первичный специальный эталон и государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/S кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
