| Номер в госреестре | 84799-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LZZBJ9 |
| Изготовитель | ABB Electrical Equipment (Xiamen) Co., Ltd., Китай |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LZZBJ9 (далее - трансформаторы) предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформатор состоит из одного магнитопровода с несколькими вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

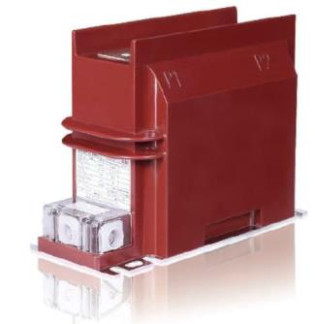

Общий вид трансформаторов и место пломбирования представлены на рисунках 1, 2 и 3.
Знак поверки наносится в свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Таблица 1 - Метрологические характеристики трансформаторов тока
| Наименование параметра | Значение | ||||
| Модификации | LZZBJ9-12/ 150b/2 | LZZBJ9- | LZZBJ9- | ||
| трансформаторов | 12/185h/2 | 12/185h/4 | |||
| Заводские номера | 134892101, | 135152101, | 135162101, | 133002101, | 133162101, |
| 135172101, | 135242101, | 135292101, | 132982101, | 133182101, | |
| 134972101, | 135102101, | 135432101, | 132992101, | 133142101, | |
| 134702101, | 134832101, | 135422101, | 133092101, | 133172101, | |
| 135282101, | 135212101, | 135252101, | 133082101, | 133192101, | |
| 134752101, | 134692101, | 135142101, | 133102101, | 133152101 | |
| 134922101, | 135262101, | 135302101, | 133072101, | ||
| 134572101, | 135192101, | 134662101, | 133032101, | ||
| 134622101, | 135272101, | 135072101, | 133022101 | ||
| 134812101, | 135332101, | 134862101, | 133042101, | ||
| 134612101, | 135032101, | 134772101, | 133062101, | ||
| 135052101, | 135232101, | 134602101, | 133052101, | ||
| 135342101, | 134632101, | 134642101, | 132972101, | ||
| 134732101, | 135352101, | 135112101, | 133012101, | ||
| 134712101, | 135042101, | 135372101, | 132962101, | ||
| 134762101, | 134952101, | 134982101, | 133122101, | ||
| 134592101, | 134582101, | 134672101, | 133132101, | ||
| 135002101, | 134962101, | 134742101, | 133112101 | ||
| 135092101, | 134682101, | 135062101, | |||
| 135082101, | 134782101, | 134882101, | |||
| 134842101, | 135222101, | 135022101, | |||
| 134912101, | 134992101, | 135132101, | |||
| 132942101, | 132922101, | 132952101, | |||
| 132932101, | 132912101, | 132902101, | |||
| 135202101, | 135382101, | 134942101, | |||
| 134802101, | 135012101, | 134902101, | |||
| 134822101, | 135322101, | 135312101, | |||
| 135392101, | 135122101, | 134932101, | |||
| 135362101, | 135402101, | 135412101, | |||
| 134652101, | 134872101, | 135182101, | |||
| 134722101, 134852101, 134792101 | |||||
| Год выпуска | 2021 | ||||
| Номинальное напряжение, кВ | 6,3 | ||||
| Наибольшее рабочее напряжение, кВ | 7,2 | ||||
| Номинальный первичный ток, А | 300; 600 | 2000 | 2000 | ||
| Номинальный вторичный ток, А | 5 | ||
| Номинальная частота переменного тока, Гц | 50 | ||
| Класс точности обмоток для измерений | 0,5S | 0,5; 0,5S | 0,5S |
| Класс точности обмоток для защиты | 10P | ||
| Номинальная вторичная нагрузка, В-А | 10 | 10; 12,5; 15; 30 | 10; 30 |
Таблица 2 - Основные технические характеристики трансформаторов тока
| Наименование параметра | Значение |
| Модификации трансформаторов | LZZBJ9- LZZBJ9- LZZBJ9-12/150b/2 12/185h/2 12/185h/4 |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +40 |
| Средний срок службы, не менее, лет | 30 |
| Средняя наработка на отказ не менее, ч | 262800 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | LZZBJ9- 12/150b/2 | 93 шт. |
| Трансформатор тока | LZZBJ9-12/185h/2 | 18 шт. |
| Трансформатор тока | LZZBJ9-12/185b/4 | 6 шт. |
| Паспорта | - | 117 шт. |
| Инструкция по установке, эксплуатации и техническому обслуживанию | - | 1 шт. |
приведены в разделе «Инструкция по применению и техническому обслуживанию» в инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные документы, устанавливающие требования к трансформаторам
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия».
| Зарегистрировано поверок | 291 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
