| Номер в госреестре | 84802-22 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | VA-5000 |
| Изготовитель | HORIBA Ltd., Япония |
| Год регистрации | 2022 |
| Срок свидетельства | 01.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы VA-5000 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли загрязняющих веществ - оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), закиси азота (N2O), аммиака (NH3), диоксида серы (SO2), метана (СН4), а также диоксида углерода (СО2) и кислорода (О2) в отходящих и технологических газах промышленных предприятий и атмосферном воздухе.
Принцип действия газоанализаторов:
- по измерительным каналам NO, NO2, NOx, N2O, NH3, SO2, CH4 - инфракрасный
(NDIR);
- по измерительным каналам NO, NO2, NOx - хемилюминесцентный (CLA);
- по измерительным каналам O2 - магнито-пневматический (MPA), электрохимический, циркониевый и парамагнитный (PMA).
Газоанализаторы могут измерять от одного до четырех компонентов одновременно.
Газоанализаторы оборудованы сенсорным дисплеем на передней панели, который предназначен для отображения текущей информации об измерениях, контроля и управления приборами. На передней панели расположен USB-порт для подключения USB-накопителя для обновления, загрузки или переноса конфигурации с одного прибора на другой.
Газоанализаторы выпускаются в двух исполнениях: настенное и стоечное для монтажа в 19-дюймовую измерительную стойку.
Для газоанализаторов возможна установка по желанию заказчика блока пробоподготовки VS-5000. Блок пробоподготовки VS-5000 служит для очистки, осушки и регулировки расхода анализируемой пробы, поступающей на газоанализатор.
Серийные номера виде цифро-буквенного обозначения, состоящие из арабских цифр и символов латинского алфавита, наносятся на задней панели газоанализатора.
Нанесения знака поверки на газоанализатор не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

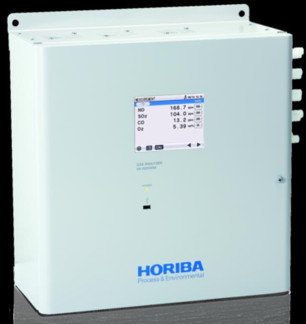

Общий вид газоанализаторов представлены на рисунках 1 - 2.
Общий вид блока пробоподготовки представлен на рисунке - 3.
Пломбирование газоанализаторов не предусмотрено.
Газоанализаторы имеют метрологически значимое встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице - 1
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | P2001734F |
| Номер версии (идентификационный номер) ПО, не ниже | 1.09 |
| Цифровой идентификатор ПО | ba0ea8afada049c3702efde45e0 7f96923b764c4120436aa842b 4206f7eb042 |
| Алгоритм вычисления цифрового идентификатора ПО | sha256 |
Таблица 2 - Основные метрологические характеристики
| Определяемый компонент | Диапазон измерений3) объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| приведё нная4) | относит ельная | |||
| Оксид углерода (СО) | от 0 до 50 млн 1 | от 0 до 2,5 млн-1 включ. | ±15 | - |
| св. 2,5 до 50 млн-1 | - | ±15 | ||
| от 0 до 200 млн 1 | от 0 до 50 млн-1 включ. | ±8 | - | |
| св. 50 до 200 млн-1 | - | ±8 | ||
| от 0 до 1000 млн 1 | от 0 до 100 млн-1 включ. | ±5 | - | |
| св. 100 до 1000 млн-1 | - | ±5 | ||
| от 0 до 2000 млн 1 | от 0 до 200 млн-1 включ. | ±5 | - | |
| св. 200 до 2000 млн-1 | - | ±5 | ||
| от 0 до 5000 млн 1 | от 0 до 500 млн-1 включ. | ±4 | - | |
| св. 500 до 5000 млн-1 | - | ±4 | ||
| от 0 до 1 % | от 0 до 0,1 % включ. | ±3 | - | |
| св. 0,1 до 1 % | - | ±3 | ||
| от 0 до 2 % | от 0 до 0,2 % включ. | ±3 | - | |
| св. 0,2 до 2 % | - | ±3 | ||
| от 0 до 5 % | от 0 до 0,5 % включ. | ±3 | - | |
| св. 0,5 до 5 % | - | ±3 | ||
| от 0 до 10 % | от 0 до 1,0 % включ. | ±3 | - | |
| св. 1,0 до 5 % | - | ±3 | ||
| Определяемый компонент | Диапазон измерений3) объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| приведё нная4) | относит ельная | |||
| Оксид азота (NO), диоксид азота (NO2), сумма оксидов азота (NOx)1) | от 0 до 20 млн 1 | от 0 до 2 млн-1 включ. | ±15 | - |
| св. 2 до 20 млн-1 | - | ±15 | ||
| от 0 до 50 млн 1 | от 0 до 5 млн-1 включ. | ±15 | - | |
| св. 5 до 50 млн-1 | - | ±15 | ||
| от 0 до 100 млн 1 | от 0 до 10 млн-1 включ. | ±10 | - | |
| св. 10 до 50 млн-1 | - | ±10 | ||
| от 0 до 200 млн 1 | от 0 до 20 млн-1 включ. | ±10 | - | |
| св. 20 до 200 млн-1 | - | ±10 | ||
| от 0 до 500 млн 1 | от 0 до 50 млн-1 включ. | ±10 | - | |
| св. 50 до 50 млн-1 | - | ±10 | ||
| от 0 до 1000 млн 1 | от 0 до 100 млн-1 включ. | ±8 | - | |
| св. 100 до 1000 млн-1 | - | ±8 | ||
| от 0 до 2000 млн 1 | от 0 до 200 млн-1 включ. | ±8 | - | |
| св. 200 до 2000 млн-1 | - | ±8 | ||
| Оксид азота (NO), диоксид азота (NO2), сумма оксидов азота (NOx)2) | от 0 до 200 млн 1 | от 0 до 20 млн-1 включ. | ±10 | - |
| св. 20 до 200 млн-1 | - | ±10 | ||
| от 0 до 1000 млн 1 | от 0 до 50 млн-1 включ. | ±10 | - | |
| св. 50 до 1000 млн-1 | - | ±10 | ||
| от 0 до 2000 млн 1 | от 0 до 200 млн-1 включ. | ±8 | - | |
| св. 200 до 2000 млн-1 | - | ±8 | ||
| Закись азота (N2O) | от 0 до 100 млн 1 | от 0 до 10 млн-1 включ. | ±15 | - |
| св. 10 до 50 млн-1 | - | ±15 | ||
| от 0 до 200 млн 1 | от 0 до 20 млн-1 включ. | ±15 | - | |
| св. 20 до 200 млн-1 | - | ±15 | ||
| от 0 до 500 млн 1 | от 0 до 50 млн-1 включ. | ±15 | - | |
| св. 50 до 50 млн-1 | - | ±15 | ||
| от 0 до 5000 млн 1 | от 0 до 500 млн-1 включ. | ±15 | - | |
| св. 500 до 5000 млн-1 | - | ±15 | ||
| Аммиак (NH3) | от 0 до 100 млн 1 | от 0 до 10 млн-1 включ. | ±10 | - |
| св. 10 до 50 млн-1 | - | ±10 | ||
| от 0 до 1000 млн 1 | от 0 до 100 млн-1 включ. | ±10 | - | |
| св. 100 до 1000 млн-1 | - | ±10 | ||
| Диоксид серы (SO2) | от 0 до 200 млн 1 | от 0 до 20 млн-1 включ. | ±10 | - |
| св. 20 до 200 млн-1 | - | ±10 | ||
| от 0 до 500 млн 1 | от 0 до 50 млн-1 включ. | ±10 | - | |
| св. 50 до 50 млн-1 | - | ±10 | ||
| от 0 до 1000 млн 1 | от 0 до 100 млн-1 включ. | ±8 | - | |
| св. 100 до 1000 млн-1 | - | ±8 | ||
| от 0 до 2000 млн 1 | от 0 до 200 млн-1 включ. | ±8 | - | |
| св. 200 до 2000 млн-1 | - | ±8 | ||
| от 0 до 5000 млн 1 | от 0 до 500 млн-1 включ. | ±8 | - | |
| св. 500 до 5000 млн-1 | - | ±8 | ||
| Определяемый компонент | Диапазон измерений3) объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| приведё нная4) | относит ельная | |||
| Диоксид серы (SO2) | от 0 до 10000 млн 1 | от 0 до 5000 млн-1 включ. | ±8 | - |
| св. 5000 до 10000 млн-1 | - | ±8 | ||
| Диоксид углерода (CO2) | от 0 до 50 млн 1 | от 0 до 20 млн-1 включ. | ±12 | - |
| св. 20 до 50 млн-1 | - | ±12 | ||
| от 0 до 100 млн 1 | от 0 до 50 млн-1 включ. | ±12 | - | |
| св. 50 до 100 млн-1 | - | ±12 | ||
| от 0 до 200 млн 1 | от 0 до 40 млн-1 включ. | ±10 | - | |
| св. 40 до 200 млн-1 | - | ±10 | ||
| от 0 до 500 млн 1 | от 0 до 200 млн-1 включ. | ±10 | - | |
| св. 200 до 500 млн-1 | - | ±10 | ||
| от 0 до 2000 млн 1 | от 0 до 200 млн-1 включ. | ±8 | - | |
| св. 200 до 5000 млн-1 | - | ±8 | ||
| от 0 до 5000 млн 1 | от 0 до 500 млн-1 включ. | ±8 | - | |
| св. 500 до 5000 млн-1 | - | ±8 | ||
| от 0 до 1 % | от 0 до 0,1 % включ. | ±8 | - | |
| св. 0,1 до 1 % | - | ±8 | ||
| от 0 до 2 % | от 0 до 0,2 % включ. | ±8 | - | |
| св. 0,2 до 2 % | - | ±8 | ||
| от 0 до 5 % | от 0 до 0,5 % включ. | ±6 | - | |
| св. 0,5 до 5 % | - | ±6 | ||
| от 0 до 10 % | от 0 до 1 % включ. | ±4 | - | |
| св. 1 до 5 % | - | ±4 | ||
| Метан (СН4) | от 0 до 100 млн 1 | от 0 до 10 млн-1 включ. | ±15 | - |
| св. 10 до 100 млн-1 | - | ±15 | ||
| от 0 до 500 млн 1 | от 0 до 100 млн-1 включ. | ±10 | - | |
| св. 100 до 500 млн-1 | - | ±10 | ||
| от 0 до 1000 млн 1 | от 0 до 100 млн-1 включ. | ±8 | - | |
| св. 100 до 1000 млн-1 | - | ±8 | ||
| от 0 до 2000 млн 1 | от 0 до 200 млн-1 включ. | ±5 | - | |
| св. 200 до 2000 млн-1 | - | ±5 | ||
| от 0 до 5000 млн 1 | от 0 до 500 млн-1 включ. | ±5 | - | |
| св. 500 до 5000 млн-1 | - | ±5 | ||
| Определяемый компонент | Диапазон измерений3) объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| приведё нная4) | относит ельная | |||
| Кислород (O2) | от 0 до 25 % | от 0 до 25 % | ±0,3 % (абс.) | - |
1) - хемилюминесцентный метод;
2) - инфракрасный метод;
3) - диапазон измерений и измеряемые компоненты (исполнение газоанализатора) определяются при заказе с учетом максимального числа измерительных каналов, равного
3;
4) - приведенная погрешность нормирована к верхнему значению диапазона измерений;
* - Пересчет значений объемной доли Х в млн-1 (ppm) в массовую концентрацию С, мг/м3, проводят по формуле:
C = M/Vm
Где М - молярная масса компонента, г/моль,
Vm - молярный объем газа-разбавителя - азота или воздуха, равный 22.41, при условиях (0 оС и 101,3 кПа в соответствии с РД 52.04.186-89), дм3/моль;
* - NOx - в пересчете на NO2 (для массовой концентрации);
* - Диапазон номинальной цены единицы наименьшего разряда индикатора составляет:
от 0,01 до 1 (для объемной доли в млн-1); от 0,001 до 0,01 (для объемной доли в %).
_* Время установления показаний Тр,9, с, не более 90 секунд._
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,4 |
| Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,3 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации на каждые 10 °С от нормальных условий, в долях от пределов допускаемой основной погрешности | ±0,3 |
| Пределы дополнительной погрешности от влияния неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | ±0,4 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 5±1 |
| Потребляемая мощность, В-А, не более | 350 |
| Габаритные размеры газоанализаторов (Высота * Ширина х | |
| Глубина), мм, не более: | |
| - стоечное исполнение | 132 х 430 х 380 |
| - настенное исполнение | 484 х 424 х 206 |
| Масса, кг, не более | |
| - стоечное исполнение | 18 |
| - настенное исполнение | 24 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность, % | 80 |
| - атмосферное давление, кПа | от 96 до 104 |
| Параметры анализируемого газа на входе пробоотборного | |
| устройства, не более: | |
| - температура, °С | 180 |
| - содержание пыли, мг/м3 | 1 |
| - содержание влаги, % об.д. | 20 |
| Время прогрева, мин, не более | 60 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 37000 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор VA-5000 | в соответствии с заказом | 1 шт. |
| Блок пробоподготовки VS-50001) | - | 1 шт. |
| Руководство по эксплуатации | CODE:GZ0000441965F | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-311/07-2021 | 1 экз. |
| 1) - по заказу | ||
приведены в разделе 9.3 документа «Газоанализаторы VA-5000. Руководство по эксплуатации»
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Постановление Правительства Российской Федерации от «16» ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», (пп. 3.1.2, 3.1.3)
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 50759-95- Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
Техническая документация фирмы-изготовителя HORIBA Ltd, Япония
