Весы платформенные Стандарт-ПВ, 84809-22

Назначение

Весы платформенные Стандарт-ПВ (далее - весы) предназначены для измерений массы различных грузов в режиме статического взвешивания.

Описание

Принцип действия весов основан на преобразовании деформации рабочего тела весо -измерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием веса взвешиваемого объекта, в пропорциональный электрический сигнал. Аналоговые электрические сигналы с датчиков поступают в аналогово-цифровой преобразователь, который размещен в корпусе индикатора. Выходной цифровой сигнал обрабатывается, и результаты взвешивания массы индицируются на дисплее, расположенном вместе с функциональной клавиатурой на передней панели индикатора.

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и прибора весоизмерительного (индикатор п.Т2.2.2 ГОСТ OIML R 76-1-2011 или терминал п.Т2.2.5 ГОСТ OIML R 76-1-2011). Весы имеют возможность подключения принтера, персонального компьютера или дополнительного индикатора.

В зависимости от комплектации весов в состав весоизмерительного устройства могут входить следующие датчики:

-    датчики весоизмерительные тензорезисторные QS производства «KELI SENSING TECHNOLODY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИФОЕИ 78206-20), модификации: QS;

-    датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB производства «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИФОЕИ 77382-20), модификации: SB, SQ, HSX;

-    датчики весоизмерительные тензорезисторные DE, PST производства «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИФОЕИ 78875-20), модификации: DEE, PST;

-    датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB производства «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай (регистрационный номер в ФИФОЕИ 39778-08), модификации: NHS-A, GZLBB, GZLBG;

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Со1итп производства «Zhonghang Electronic Measuring Instrument Co., LTD» (ZEMIC), КНР (регистрационный номер в ФИФОЕИ 55371-19), модификации: H8C, H8H, HM9B;

-    датчики весоизмерительные тензорезисторные М производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в ФИФОЕИ 5367313), модификации: М-50-С3, М-70-С3;

- датчики весоизмерительные тензорезисторные С и Н производства ЗАО "Весоизмерительная компания "Тензо-М", пос. Красково (регистрационный номер в ФИФОЕИ 53636-13), модификация Н4.

В зависимости от комплектации в весах могут использоваться следующие приборы весоизмерительные:

-    приборы весоизмерительные CI, BI, NT и PDI производства «CAS Corporation», Республика Корея (регистрационный номер в ФИФОЕИ 50968-12) модификации: CI-2001A, CI-2001B, CI-200A, CI-200S/SC;

-    весоизмерительный преобразователь ТВ (регистрационный номер в ФИФОЕИ 3779408), производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково модификации: ТВ-011;

-    приборы весоизмерительные МИ производства ООО «МИДЛиК», Московская область, г. Лобня (регистрационный номер в ФИФОЕИ 61378-15) модификации: МИ ВДА/12Я, МИ ВДА/12ЯС;

-    приборы весоизмерительные Микросим производства ООО НПП «Метра» Калужская область, г. Обнинск (регистрационный номер в ФИФОЕИ 75654-19) модификации: М0601;

-    приборы весоизмерительные Титан производства ООО «ЗЕМИК», г. Ростов-на-Дону (регистрационный номер в ФИФОЕИ 72048-18) модификации: ТИТАН 6, ТИТАН 9/ ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН Н12/ТИТАН Н12Ж, ТИТАН Н22С.

-    индикаторы весоизмерительные СКИ-12 производства Фирма "Shanghai Yaohua Weighing System Co. Ltd.", Китай (регистрационный номер в ФИФОЕИ 77654-20) модификация СКИ-12

В весах применяется один из четырех вариантов исполнения грузоприемного устройства, которые отличаются следующим:

-    грузоприемное устройство стержневое состоит из двух рам, устанавливаемых параллельно и вровень на расстоянии не более десяти метров друг от друга и соединенных кабелем;

-    грузоприемное устройство паллетное состоит из рамы П-образной формы и предназначено для взвешивания грузов на поддонах по ГОСТ 33757-2016;

-    грузоприемное устройство платформенное составное состоит из рамы грузоприемной платформы (от 1 до 4) и стационарных пандусов (пандусы прилагаются опционально);

-    грузоприемное устройство для взвешивания скота состоит из рамы, грузоприемной платформы, двух пандусов и ограждения по периметру грузоприемной платформы.

Вид и расшифровка обозначения модели весов Стандарт-ПВ -[1]-[2]-[3]-[4], где

[1]    - наибольший предел взвешивания (Max кг.);

[2]    - исполнение ГПУ (А-платформенное составное, В-паллетное, С- стержневое,

D- для взвешивания скота);

[3]    - длинна грузоприемного устройства (м);

[4]    - ширина грузоприемного устройства (м).

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство автоматическое устройство установки на нуль (Т.2.7.2.3)

-    устройства первоначальной установки нуля весов (Т.2.7.2.4);

-    устройство индикации отклонения от нуля (4.5.5);

-    устройство полуавтоматической установки нуля (Т2.7.2.2);

-    устройство слежения за нулем (Т2.7.3);

-    устройство тарирования (выборки массы тары) (Т.2.7.4).

На корпусе весов должна быть прикреплена маркировочная табличка, содержащая следующую информацию:

-    товарный знак предприятия-изготовителя;

-    наименование, тип весов;

-    класс точности;

-    максимальная нагрузка (Мах), кг;

-    минимальная нагрузка (Min), кг;

-    действительная цена деления, кг;

-    поверочный интервал весов в виде е;

-    диапазон рабочих температур (от + до -);

-    заводской (серийный) номер;

-    год выпуска;

-    параметры электропитания;

-    наименование предприятия-изготовителя;

-    номер ТУ;

-    страна производитель.

Буквенно-цифровое обозначение типа весов наносится на маркировочную табличку фотохимическим методом, цифровое обозначение заводского номера весов - ударным способом, что обеспечивает сохранность в процессе эксплуатации и идентификацию весов.

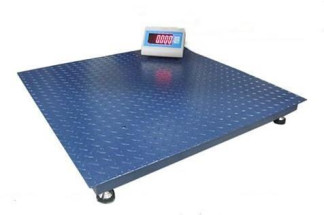

Общий вид и варианты исполнения ГПУ весов представлен на рисунке 1.

Рисунок 1 - Общий вид и варианты исполнения ГПУ весов платформенных Стандарт-ПВ

Общий вид применяемых индикаторов и терминалов представлен на рисунке 2.

Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для весов платформенных Стандарт-ПВ приведена на рисунке 3.

ТИТАН 9, ТИТАН 9, ТИТАН 12, ТИТАН 12С, ТИТАН Н12, ТИТАН Н12ЖС, ТИТАН Н22С

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения знака

поверки для весов

Программное обеспечение

Программное обеспечение (ПО) приборов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен не сбрасываемый счетчик.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе прибора.

Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. ПО заложено в микроконтроллерах весов в процессе производства. Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на дисплей прибора. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении или по запросу через меню прибора.

Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011 .............................................средний (III)

Основные метрологические характеристики: максимальная нагрузка (Max), минимальная нагрузка (Min), поверочный интервал весов (e), действительная цена деления (шкалы) (d), число поверочных интервалов (n) приведены в таблице 3, остальные метрологические характеристики весов - в таблице 4, основные технические характеристики весов - в таблице 5.

Таблица 3 - Основные метрологические характеристики весов

Таблица 4 - Метрологические характеристики весов

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на боковой стенке ГПУ, фотохимическим методом и на титульный лист руководства по эксплуатации(паспорт) методом типографской печати.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 руководства по эксплуатации на весы платформенные Стандарт-ПВ.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта № 2818 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерения массы»

ТУ 28.29.31-002-41011375-2020 «Весы платформенные Стандарт-ПВ. Технические условия».
