| Номер в госреестре | 84810-22 |
| Наименование СИ | Комплекты светофильтров нейтральных |
| Обозначение типа СИ | КСН |
| Изготовитель | Акционерное общество Лаборатория новых информационных технологий "ЛАНИТ" (АО "ЛАНИТ"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 03.03.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты светофильтров нейтральных КСН (далее по тексту - комплекты светофильтров) предназначены для воспроизведения спектральных коэффициентов направленного пропускания (СКНП) при проведении поверки трансмиссометров LT31, работающих в видимой области спектра. Комплектам светофильтров КСН соответствуют требования, предъявляемым к рабочим эталонам в соответствии с Государственной поверочной схемой для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм, утверждённой Приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 27.11.2018 г. № 2517.
Принцип действия комплектов светофильтров КСН основан на ослаблении светового
потока за счет поглощения света материалом светофильтра.
Конструктивно комплекты состоят из наборов светофильтров с различными коэффициентами направленного пропускания. Светофильтры представляют собой плоскопараллельные пластины, изготовленные из стекол марок НС6, НС7 и НС9 и установленные в металлические оправки и закрепленные пружинным кольцом. Значения спектрального коэффициента направленного пропускания светофильтров определяются толщиной и маркой стекла.
Все светофильтры помещаются в футляр, который предохраняет светофильтры от резких ударов и загрязнений.
Наборы имеют маркировку, включающую следующую информацию:
— наименование и местонахождение предприятия-изготовителя;
— наименование набора;
— модификация набора;
— номинальные значения спектрального коэффициента направленного пропускания светофильтров;
— обозначение ТУ;
— заводской номер набора;
— дату изготовления;
— знак утверждения типа.
Маркировка наносится в виде самоклеящейся наклейки и размещается в верхней части кейса.
Пломбировка футляров с наборами светофильтров не предусмотрена.

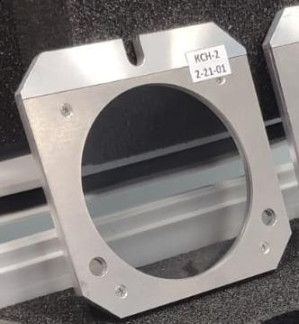

Общий вид комплекта светофильтров представлен на рисунке 1.
Знак поверки наносится на формуляр.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные средние значения спектрального коэффициента направленного пропускания на длине волны 380-780 нм, %* светофильтр КСН-1 светофильтр КСН-2 светофильтр КСН-3 | 10 - 30 55 - 70 70 - 85 |
| Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, % | ±0,25 |
| * - действительное номинальное значение СКНП определяется в процессе поверки для конкретного светофильтра в пределах установленного номинального диапазона | |
| Наименование характеристики | Значение |
| Наработка на отказ, не менее, ч | 5000 |
| Средний срок службы, лет | 5 |
| Габаритные размеры одного светофильтра в футляре, мм, не более | |
| - длина | 400 |
| - ширина | 320 |
| - высота | 170 |
| Масса набора в футляре, кг, не более | 1 |
| Условия эксплуатации: | |
| - температура воздуха, °С | от +15 до +35 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, гПа | от 960 до 1040 |
наносится на корпус футляра светофильтров посредством самоклеящейся наклейки и на титульный лист руководства по эксплуатации типографским методом.
Таблица 3 - Комплектность комплекта светофильтров нейтральных КСН
| Наименование | Обозначение | Кол-во |
| Комплект светофильтров в составе: | ||
| светофильтр КСН-1 | 1 шт. | |
| светофильтр КСН-2 | 1 шт. | |
| светофильтр КСН-3 | 1 шт. | |
| Держатель фильтров | - | 1 шт. |
| Футляр упаковочный | - | 1 шт. |
| Руководство по эксплуатации | ЯКИН.411713.720 РЭ | 1 экз. |
| Формуляр | ЯКИН.411713.720 ФО-ЛУ | 1 экз. |
приведены в руководстве по эксплуатации «Комплекты светофильтров нейтральных КСН», раздел 4 «Использование по назначению».
Государственная поверочная схема для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм., утверждённая приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 27.11.2018 г. № 2517.
Технические условия «Комплекты светофильтров нейтральных КСН» ЯКИН.411713.720 ТУ-ЛУ.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
