| Номер в госреестре | 84814-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | VEG |
| Изготовитель | RITZ Instrument Transformers GmbH, Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения VEG (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформаторы однофазные, изолированные, литые. Изоляция выполнена из эпоксидного компаунда.
На корпусе расположены элементы крепления и разъёмные соединения для подключения первичной и вторичных цепей.
Трансформаторы с одной или двумя вторичными обмотками, смонтированными на едином сердечнике.
Рабочее положение трансформаторов в пространстве - любое.
На боковой стенке корпуса трансформаторы имеют табличку технических данных. Трансформаторы изготовлены в следующих модификациях VEG 12-33 и VEG 12-45, которые отличаются габаритными размерам, массой и количеством вторичных обмоток.
К трансформаторам данного типа относятся трансформаторы напряжения VEG 12-33 с серийными № 20/11100825, 20/11100826, 20/11100827, 20/11100828, 20/11100829, 20/11100830, 20/11100831, 20/11100832, 20/11100833, 20/11100834, 20/11100835, 20/11100836 и VEG 12-45 с серийными № 20/11100809, 20/11100810, 20/11100811, 20/11100812, 20/11100813, 20/11100814, 20/11100815, 20/11100816, 20/11100817, 20/11100818, 20/11100819, 20/11100820, 20/11100821, 20/11100822, 20/11100823.
Нанесение знака поверки на трансформатор не предусмотрено.

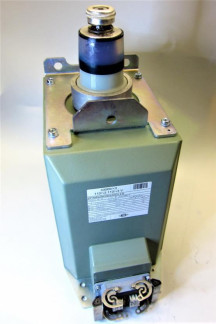

Общий вид средства измерений приведен на рисунках 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжения первичной обмотки, кВ | 6,3/V3 |
| Значения номинальных напряжений вторичных обмоток, В - основной - дополнительной (только для модификации VEG 12-33) | 100/V3 100/3 |
| Класс точности вторичных обмоток по ГОСТ 1983-2015 - основной - дополнительной (только для модификации VEG 12-33) | 0,5 3P |
| Номинальные мощности вторичных обмоток, В • А - основной для модификаций VEG 12-33/VEG 12-45 - дополнительной (только для модификации VEG 12-33) | 30/75 30 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры трансформатора (Высота х Ширина х Глубина), мм, не более - для модификации VEG 12-33 - для модификации VEG 12-45 | 416 х 188 х 343 367 х 188 х 343 |
| Масса трансформатора, кг, не более - для модификации VEG 12-33 - для модификации VEG 12-45 | 39 41 |
| Условия эксплуатации: - температура окружающей среды, оС | от -5 до +40 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 30 262800 |
Нанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | VEG 12-33 | 1 шт. |
| Трансформатор напряжения | VEG 12-45 | |
| Паспорт | - | 1 экз. |
приведены в разделе «Введение» Инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные документы, устанавливающие требования к трансформаторам напряжения VEG
Приказ Росстандарта от 30.12.2019г. № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
| Зарегистрировано поверок | 27 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
