| Номер в госреестре | 84818-22 |
| Наименование СИ | Измерители высоты облаков |
| Обозначение типа СИ | CL61 |
| Изготовитель | "Vaisala Oyj", Финляндия |
| Год регистрации | 2022 |
| Срок свидетельства | 03.03.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители высоты облаков CL61 (далее - измерители CL61) предназначены для автоматических измерений высоты нижней границы облаков.
Принцип действия измерителей CL61 основан измерении времени, необходимого для прохождения импульса света до отражающей поверхности и (или) рассеивающей среды (облака, дымка, туман, аэрозоли) и возвращения его на приемник, преобразовании полученного временного интервала в цифровой код, обработки результатов измерений и передачи информациив линию связи.
Конструктивно измерители CL61 выполнены в виде единого блока, в корпусе которого размещены: приемно-передающий оптический модуль, объединяющий излучатель и приемник, плата управления, процессорная плата, блок питания, блок обдува (оконный кондиционер), резервная аккумуляторная батарея.
В измерителях CL61 использована технология «LIDAR» на основе импульсного диодного лазера, при которой короткие излучаемые (лазерные) импульсы посылаются в вертикальном или близком к вертикальному направлению. Излучаемые (лазерные) импульсы на своем пути отражаются, рассеиваются и поглощаются атмосферными частицами, образуя профиль отраженного сигнала (далее - эхо-сигнал). Эхо-сигнал обрабатывается по алгоритмам «Vaisala Oyj» встроенным программным обеспечением (ПО «CL61.hex»), установленным в процессорной плате. При этом выделяется до трех слоев облачности (при наличии) и определяется их нижняя граница. Если нижняя граница облачности размыта, то измеряется вертикальная видимость.
В качестве излучателя используется полупроводниковый импульсный лазер с длиной волны 910,55 нм при 25 °C, выходной мощностью (среднее значение) 30 мВт, в качестве приемника - кремниевый лавинный фотодиод.
Измерители CL61 имеют последовательный интерфейс связи Ethernet.

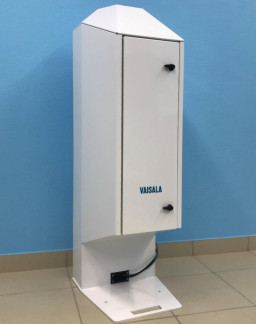

Общий вид измерителя CL61 представлен на рисунке 1.
Пломбировка не предусмотрена, для защиты измерителей CL61 от несанкционированного доступа применяются замки. Схема расположения замков представлена на рисунке 2.
Знак поверки наносится на свидетельство о поверке в случае его оформления и/или в формуляр. Заводской номер наносится на корпус измерителя CL61 в виде наклейки.
Измерители CL61 имеют встроенное программное обеспечение «CL61.hex», которое является полностью метрологически значимым. Встроенное ПО «CL61.hex» обеспечивает прием, обработку, анализ результатов измерений, создание сообщений с данными, проверку состояния и управление измерителем CL61.
Уровень защиты программного обеспечения «средний» в соответствиис Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CL61.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений высоты облаков, м | от 10 до 10000 |
| Диапазон показаний высоты облаков, м | от 10 до 15400 |
| Пределы допускаемой погрешности измерений высоты облаков: -абсолютной в диапазоне от 10 до 150 м включ., м; -относительной в диапазоне св. 150 до 10000 м, % | ±7 ±4,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| -напряжение переменного тока, В | 220±22 |
| -частота переменного тока, Гц | от 45 до 65 |
| Потребляемая мощность, ВА, не более | 370 |
| Габаритные размеры, мм, не более: | |
| - высота | 1400 |
| - ширина | 420 |
| - длина | 512 |
| Масса, кг, не более | 55 |
| Условия эксплуатации: | |
| -температура воздуха, °C | от -55 до +60 |
| -относительная влажность воздуха, % | от 0 до 100 |
| -атмосферное давление, гПа | от 600 до 1100 |
| Средняя наработка на отказ, ч | 20000 |
| Срок службы, лет, не менее | 8 |
наносится на титульный лист формуляра типографским методом и на корпус измерителя CL61 ввиде этикетки.
Таблица 4 - Комплектность измерителя CL61
| Наименование | Обозначение | Количество |
| Измеритель высоты облаков | CL61 | 1 шт. |
| Монтажный комплект | - | 1 шт. |
| Формуляр «Измерители высоты облаков CL61» | ФО «Измерители высоты облаков CL61» | 1 экз. |
приведены в эксплуатационном в Формуляре «Измерители высоты облаков CL61», в разделе 3 «Описание работы».
Постановление № 1847 от 16.10.2020 Правительства Российской Федерации «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
Техническая документация «Vaisala Oyj», Финляндия
