| Номер в госреестре | 84820-22 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | ВИРС-М |
| Изготовитель | ООО "ВОГЕЗЭНЕРГО", Республика Беларусь |
| Год регистрации | 2022 |
| Срок свидетельства | 02.08.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Область применения: в узлах технического и коммерческого учета воды, на источниках теплоты, предприятиях тепловых сетей, тепловых пунктах, очистных сооружениях, канализационно-насосных станциях, технологических линиях химических, нефтехимических производств, объектах промышленного, коммунального и бытового назначения, в составе теплосчетчиков и счетчиков воды.

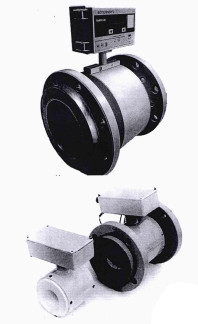

Описание: принцип измерения основан на явлении электромагнитной индукции - при прохождении электропроводящей жидкости через магнитное поле, в ней, как в движущемся проводнике, наводится ЭДС, пропорциональная средней по сечению скорости потока, то есть, расходу. ЭДС наводится между двумя электродами, расположенными диаметрально противоположно в поперечном сечении первичного преобразователя счетчика. ЭДС от электродов подается на вход электронного блока, усиливается, обрабатывается и преобразуется в выходные частотный, импульсный и(или) токовый выходные сигналы.
Счетчики могут использоваться для измерения параметров горячей и холодной воды, теплоносителя, сточных вод, в т.ч. акустически непрозрачных с содержанием примесей, технологических жидкостей не вызывающих коррозию частей счетчиков.
Защита от несанкционированной модификации и проверка целостности ПО осуществлена с помощью расчета и вывода на ЖКИ или экран компьютера контрольной суммы CRC-16 и сравнением ее с номинальным значением.
Идентификационные данные программного обеспечения:
- идентификационный номер ПО не ниже Ver 19.0;
- контрольная сумма исполняемого кодь
- алгоритм вычисления цифрового идеи'
Обязательные метрологические требован Обязательные метрологические требован
| Серия | Диапазон Измерения расхода | Пределы допускаемой относительной погрешности, 5f, % | |
Описание1000Р | q2<q<q4 | ±2 (для1<30°С) ±3 (для1:>30оС) | По ГОСТ ISO 4064-1 |
| Qi <Q< Q2 | ±5 | ||
| 1100 | Q 2 < Q < Q4 | ±1 (для t < 30 °С) ±2 (для1>30°С) | По ТУ BY 101138220.016-2016 |
| Qi < Q < Q2 | +3,5 | ||
| 1300 | Q 2 < Q < Q4 | ±0,5 | |
| Qi <Q<Q2 | ±1,0 | ||
| 1500 | Q1 < Q < Q4 | ±0,25 | |
| 2000 | 1Л 1Л hO (/) | ±2 | По TOCTEN 1434-1 |
| qi<q<qt | ±(2+0,02 qp /q), но не более ±5 % | ||
| 2100 | Qt <q<qs | ±1 | |
| q i ^ q < qt | ±(1+0,01 qp /q) но не более ±3,5 % | ||
| 2300 | qt <q<qs | ±0,5 | По ТУ BY 101138220.016-2016 |
| q i < q <= qt | ±(0,5+0,005 q0 /q) | ||
| 2500 | q i £ q < qs | ±0,25 | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
/
с-'
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям приведены в таблицах 2, 3,4 и 5.
Таблица 2
| Фланцевые соединения (DN) счетчика, мм | от 15 до 200 | |
| Резьбовые соединения счетчика | от G 3/д - В до G 2 - В | |
| Давление измеряемой среды, МПа | не более 2,5 | |
| Весовой коэффициент импульса Ку, л/имп | от 10'2 до 102 | |
| Напряжение питания постоянного тока от внешнего источника, В | 24±5 | |
| Напряжение питания от источника переменного тока при номинальной частоте питающей сети 50 Гц, В __ | от 195 до 253 | |
| Тип импульсного выходного сигнала счетчШга^ §Щ::- |i»l -ГмшЙ | * Or (-4 > Он , Ш * X t cn % CO $ | Пассивный (открытый ^ток) либо активный с :щш^сением высокого Щаишя импульса до 3,5 В, ЩШЬго - от 0 до 0,5 В |
| Время установления рабочего режима, мин, не более | 30 |
| Класс исполнения по условиям окружающей среды по ГОСТ EN 1434-1 и ГОСТ ISO 4064-1 | В |
| Класс устойчивости к электромагнитным возмущениям по ГОСТ ISO 4064-1 | Е1 |
| Исполнение по устойчивости к воздействию синусоидальных вибраций высокой частоты по ГОСТ 12997 | L1 |
| Степень защиты оболочек по ГОСТ 14254 | IP65 (IP67) |
| Климатические условия при эксплуатации: | |
| температура окружающей среды, °С | от минус 25 до плюс 55 |
| относительная влажность окружающего воздуха при температуре 35 °С, % | 95 |
| атмосферное давление, кПа | от 84,0 до 106,7 |
| Климатические условия при транспортировании: | |
| температура окружающей среды, °С | от минус 25 до плюс 55 |
| относительная влажность окружающего воздуха при температуре 35 °С, % | 95 |
| Масса, кг, не более (в зависимости от DN) | от 2 до 48 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч, не менее | 75000 |
Счетчики по своим техническим характеристикам подразделяются на серии, представленные в таблице 3:
Таблица 3
Диапазоны измерения расхода представлены
| Серия | Температура измеряемой среды, °С | Максимальное давление измеряемой среды, МПа |
| 1000,1000Р | от 0,1 до 130 (Т130) | 1,6 |
| 2000, 1100,2100 | от 0,1 до 150 | |
| 1300, 2300 | от 0,1 до 90 | |
| 1500, 2500 | от 5 до 50 |
Таблица 4
| Фланце вые соеди нения DN | Резь бовые соеди нения | По ГОСТ ISO 4064-1 | Весовой коэффициент импульса, Kv л/имп | |||||
| Минимальный расход Qi, м3/ч | Переходный расход Q2, м3/ч | Номинальный расход Qn, м3/ч | Постоянный расход СЬ, м3/ч | Максимальный расход Q4, м3/ч | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| Серия 1000 Р | ||||||||
| 15 | G 3/4 - В | 0,007875 | 0,0126 | 4,42 | 6,3 | 7,875 | 0,01; 0,1; 1,0; | |
| 20 | G 3/4 - В | 0,007875 | 0,0126 | 4,42 | 6,3 | 7,875 | ||
| 25 | G 1 -В | 0,01250 | 0,02 | 7,0 | 10 | 12,50 | ||
| 32 | G 1 /4 - В | 0,03125 | 0,05 | 17,5 | 25 | 31,25 | ||
| 40 | G 2 - В | 0,050 | 0,08 | 28,0 | 40 | 50,0 | ||
| 50 | - | 0,050 | 0,08 | 28,0 | 40 | 50,0 | 0,1; 1,0; 10,0; | |
| 65 | - | 0,125 | 0,20 | 70,0 | 100 | 125,0 | ||
| 80 | 0,125 | 0,20 | 70,0 | 100 | 125,0 | |||
| 100 | 0,20 | 0,32 | 112,0 | 160 | 200,0 | |||
| 125 | - | 0,50 | 0,80 | 280,0 | 400 | 500,0 | 1,0; 10,0; | |
| 150 | - | 0,50 | 0,80 | 280,0 | 400 | 500,0 | ||
| 200 | - | 1,25 | 2,0 | 700 | 1000 | 1250 | 100 | |
| Серия 1000 | ||||||||
| 15 | G 3/4 - В | 0,01575 | 0,0252 | 4,41 | 6,3 | 7,875 | ||
| 20 | G 1 -В | 0,01575 | 0,0252 | 4,41 | 6,3 | 7,875 | 0,01; | |
| 25 | G \Va-B | 0,025 | 0,040 | 7,0 | 10 | 12,5 | 0,1; | |
| 32 | G Ш -В | 0,040 | 0,064 | 11,2 | 16 | 20,0 | 1,0; | |
| 40 | G 2 - В | 0,0625 | 0,10 | 17,5 | 25 | 31,25 | ||
| 50 | - | 0,10 | 0,16 | 28,0 | 40 | 50,0 | Л 1 • | |
| 65 | - | 0,1575 | 0,252 | 44,1 | 63 | 78,75 | и, 1, 1 п* | |
| 80 | - | 0,25 | 0,40 | 70,0 | 100 | 125,0 | 1 ,и, 1 п о- | |
| 100 | - | 0,40 | 0,64 | 112,0 | 160 | 200,0 | 1U,U, | |
| 125 | - | 0,625 | 1,00 | 175,0 | 250 | 312,5 | 1,0; | |
| 150 | - | 1,00 | 1,60 | 280,0 | 400 ^ | я | 10,0; | |
| 200 | - | 2,5 | 4,0 | 700 | ^ э ■Л- А . | 100 | ||
| 1 1 1 1 w | ш Ь Ж t CD СО Ш Ч (-1 £ а | W, ) | ||||||
г
/ ;
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| По ТУ BY 101138220.016-2016 | |||||||
| Серия 1100 | |||||||
| 15 | G 3/4 - В | 0,0315 | 0,050 | 4,41 | 6,3 | 7,875 | 0,01; 0,1; 1,0; |
| 20 | G 1 -В | 0,0315 | 0,050 | 4,41 | 6,3 | 7,875 | |
| 25 | G VA-B | 0,050 | 0,08 | 7,0 | 10 | 12,5 | |
| 32 | G 1У2 -В | 0,08 | 0,128 | 11,2 | 16 | 20,0 | |
| 40 | G 2 - В | 0,125 | 0,20 | 17,5 | 25 | 31,25 | |
| 50 | - | 0,20 | 0,32 | 28,0 | 40 | 50,0 | 0,1; 1,0; 10,0; |
| 65 | - | 0,315 | 0,50 | 44,1 | 63 | 78,75 | |
| 80 | - | 0,50 | 0,8 | 70,0 | 100 | 125,0 | |
| 100 | - | 0,80 | 1,28 | 112,0 | 160 | 200,0 | |
| 125 | - | 1,25 | 2,00 | 175,0 | 250 | 312,5 | 1,0; 10,0; 100 |
| 150 | - | 2,00 | 3,20 | 280,0 | 400 | 500,0 | |
| 200 | - | 5,0 | 8,0 | 700 | 1000 | 1250 | |
| Серия 1300 | |||||||
| 15 | G 3Л - В | 0,07875 | 0,126 | 4,41 | 6,3 | 7,875 | 0,01; 0,1; 1,0; |
| 20 | G 1 -В | 0,07875 | 0,126 | 4,41 | 6,3 | 7,875 | |
| 25 | G VA -В | 0,125 | 0,20 | 7,0 | 10 | 12,5 | |
| 32 | G1У2 -В | 0,20 | 0,32 | 11,2 | 16 | 20,0 | |
| 40 | G 2 - В | 0,3125 | 0,50 | 17,5 | 25 | 31,25 | |
| 50 | - | 0,50 | 0,80 | 28,0 | 40 | 50,0 | 0,1; 1,0; 10,0; |
| 65 | - | 0,7875 | 1,26 | 44,1 | 63 | 78,75 | |
| 80 | - | 1,25 | 2,0 | 70,0 | 100 | 125,0 | |
| 100 | - | 2,0 | 3,2 | 112,0 | 160 | 200,0 | |
| 125 | - | 3,125 | 5,0 | 175,0 | 250 | 312,5 | 1,0; 10,0; 100 |
| 150 | - | 5,0 | 8,0 | 280,0 | 400 | 500,0 | |
| 200 | - | 12,5 | 20,0 | 700 | 1000 | 1250 | |
| Серия 1500 | |||||||
| 15 | G 3/4 - В | 0,315 | 0,5 | 4,41 | 6,3 | 7,875 | 0,01; 0,1; 1,0; |
| 20 | G 1 -В | 0,315 | 0,5 | 4,41 | 6,3 | 7,875 | |
| 25 | G VA-B | 0,5 | 0,8 | 7,0 | 10 | 12,5 | |
| 32 | G 1/2- В | 0,8 | 1,28 | 11,2 | 16 | 20,0 | |
| 40 | G 2 - В | 1,25 | 2,0 | 17,5 | 25 | 31,25 | |
| 50 | - | 2,0 | 3,2 | 28,0 | 40 | 50,0 | 0,1; 1,0; 10,0; |
| 65 | - | 3,15 | 5,0 | 44,1 | 63 | 78,75 | |
| 80 | - | 5,0 | 8 | 70,0 | 100 | 125,0 | |
| 100 | - | . 8 | 12,8 | 112,0 | ^200,0 | ||
| 125 | - | 12,5 | 20,0 | 175,0 | О ° ~ о о <? | ||
| 150 | - | 20,0 | 32,0 | 280,0 | |||
| 200 | - | 50,0‘ | 80,0 | 700 | — { | ||
Таблица 5
| Фланце | Резьбо вые соедине ния | ГОСТ EN 1434-1 | Весовой | |||
| вые соедине ния DN | Минимальный расход qi} м3/ч | Переходный расход qt, м3/ч | Постоянный расход qP, м3/ч | Максимальный расход qs, м3/ч | коэффициент импульса, Ку л/имп | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Серия 2000 | ||||||
| 15 | G 3/4 - В | 0,013 | 0,25 | 3,2 | 6,3 | |
| 20 | G 1 -В | 0,020 | 0,40 | 5,0 | 10 | 0,01; |
| 25 | G 11/4-В | 0,03 | 0,64 | 8,0 | 16 | 0,1; |
| 32 | G 11/2-В | 0,050 | 1,0 | 12,5 | 25 | 1,0; |
| 40 | G 2 - В | 0,08 | 1,6 | 20,0 | 40 | |
| 50 | - | 0,13 | 2,5 | 31,5 | 63 | 0,1; 1,0; 10,0; |
| 65 | - | 0,20 | 4,0 | 50,0 | 100 | |
| 80 | - | 0,32 | 6,4 | 80,0 | 160 | |
| 100 | - | 0,50 | 10 | 125,0 | 250 | |
| 125 | - | 0,8 | 16 | 200,0 | 400 | 1,0; 10,0; 100 |
| 150 | - | 1,3 | 25 | 315,0 | 630 | |
| 200 | - | 1,3 | 25 | 315,0 | 630 | |
| Серия 2100 | ||||||
| 15 | G 3Л - В | 0,025 | 0,25 | 2,5 | 6,3 | |
| 20 | G 1 -В | 0,040 | 0,40 | 4,0 | 10 | 0,01; |
| 25 | G VA -В | 0,064 | 0,64 | 6,4 | 16 | ОД; |
| 32 | G 11/2-В | 0,10 | 1,0 | 10,0 | 25 | 1,0; |
| 40 | G 2 - В | 0,16 | 1,6 | 16,0 | 40 | |
| 50 | - | 0,25 | 2,5 | 25,2 | 63 | 0,1; 1,0; 10,0; |
| 65 | - | 0,40 | 4,0 | 40,0 | 100 | |
| 80 | - | 0,64 | 6,4 | 64,0 | 160 | |
| 100 | - | 1,0 | 10 | 100,0 | 250 | |
| 125 | - | 1,6 | 16 | 160,0 | 400 | 1,0; 10,0; 100 |
| 150 | - | 2,5 | 25 | 252,0 | 630 | |
| 200 | - | 2,5 | 25 | 252,0 | бЗ^а^Тя » ру | |
f
f"
/
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| По ТУ BY 101138220.016-2016 | ||||||
| Серия 2300 | ||||||
| 15 | G 3/4 - В | 0,063 | 0,25 | 3,2 | 6,3 | 0,01; 0,1; 1,0; |
| 20 | G 1 -В | « 0,10 | 0,40 | 5,0 | 10 | |
| 25 | G IV*-В | 0,16 | 0,64 | 8,0 | 16 | |
| 32 | G 11/2-В | 0,25 | 1,0 | 12,5 | 25 | |
| 40 | G 2 - В | 0,40 | 1,6 | 20,0 | 40 | |
| 50 | - | 0,63 | 2,5 | 31,5 | 63 | 0,1; 1,0; 10,0; |
| 65 | - | 1,0 | 4,0 | 50,0 | 100 | |
| 80 | - | 1,6 | 6,4 | 80,0 | 160 | |
| 100 | - | 2,5 | 10 | 125,0 | 250 | |
| 125 | - | 4,0 | 16 | 200,0 | 400 | 1,0; 10,0; 100 |
| 150 | - | 6,3 | 25 | 315,0 | 630 | |
| 200 | - | 6,3 | 25 | 315,0 | 630 | |
| Серия 2500 | ||||||
| 15 | G 3/4 - В | 0,25 | - | 2,5 | 6,3 | |
| 20 | G 1 -В | 0,40 | - | 4,0 | 10 | 0,01; |
| 25 | G VA -В | 0,64 | - | 6,4 | 16 | 0,1; |
| 32 | G VA -В | 1,0 | - | 10,0 | 25 | 1,0; |
| 40 | G 2 - В | 1,6 | - | 16,0 | 40 | |
| 50 | - | 2,5 | - | 25,2 | 63 | 0,1; 1,0; 10,0; |
| 65 | - | 4,0 | - | 40,0 | 100 | |
| 80 | - | 6,4 | - | 64,0 | 160 | |
| 100 | - | 10 | - | 100,0 | 250 | |
| 125 | - | 16 | - | 160,0 | 400 | 1,0; 10,0; 100 |
| 150 | - | 25 | - | 252,0 | 630 | |
| 200 | - | 25 | - | 252,0 | 630 | |
Комплектность:
Комплект поставки указан в таблице 6. Таблица 6
| Наименование и условное обозначение | Количество |
| Расходомер-счетчик электромагнитный ВИРС-М | 1 |
| Паспорт " Расходомер-счетчик электромагнитный ВИРС-М" | 1 |
| Руководство по эксплуатации «Расходомер-счетчик электромагнитный ВИРС-М» | 1 |
| Упаковка | |
| Методика поверки МРБ МП.2619 - 2016 в редакции № 2 (поставляется по требованию заказчика) | V Л ' |
Место нанесения знака утверждения типа средств измерений / Знак утверждения типа наносится на переднюю панель электронного блока
? счетчика методом шелкографии и на титульный лист руководства по эксплуа
/
тации типографским способом
Поверка осуществляется по МРБ МП.2619 - 2016 ” Расходомеры-счетчики электромагнитные ВИРС- М. Методика поверки” в редакции изменения № 2.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 101138220.016-2016 “Расходомеры-счетчики электромагнитные ВИРС- М. Технические условия”.
ГОСТ 12997-84 “Изделия ГСП. Общие технические условия”.
ГОСТ EN 1434-1 - 2018 “Теплосчетчики. Часть 1. Общие требования”, к ГОСТ ISO 4064-1 - 2017 “Счетчики холодной питьевой воды и горячей воды.
ТР ТС 004/2011 ”0 безопасности низковольтного оборудования”.
ТР ТС 020/2011 ’’Электромагнитная совместимость технических средств”, методику поверки:
МРБ МП. 2619 - 2016 ’’Расходомеры-счетчики электромагнитные ВИРС- М. Методика поверки” в редакции изменения № 2.
Перечень средств поверки:
Установка расходомерная УПР-250. Пределы допускаемой относительной погрешности при измерении объемного расхода в диапазоне от 0,03 до 250 м /ч при реализации метода сличения ±0,3 %. Пределы допускаемой относительной погрешности при измерении объемного расхода в диапазоне от 0,3 до 250 м /ч при реализации метода статического взвешивания ±0,08 %. Пределы допускаемой относительной погрешности при измерении объемного расхода в диапазоне от 0,03 до 0,3 м3/ч при реализации метода статического взвешивания ±0,15 %.
Вольтметр В7-46, пределы относительной погрешности при измерении постоянного тока ±0,15 %, переменного тока ±0,3 %.
Прибор измерительный ПИ-002/1 М.Д, пределы абсолютной погрешности при измерении температуры ±0,5 °С, влажности ±3 %, атмосферного давления ±0,2 кПа.
Манометр МТ. Класс 1,5. Диапазон измерения от 0 до б.ОМЩа.
Мегаомметр Ф4102/1-1М, Класс 1,5. Диапазон измерен|Йй|и^ ^Р^0 МОм. Примечание - Допускается применять другие средсм»йиеспечи-вающие определение метрологических характеристик из
мерений с требуемой точностью.
Версия встроенного программного обеспечения для расходомеров-счетчиков электромагнитных ВИРС-М - не ниже 19.0, контрольная сумма исполняемого коды - 23180.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя:
Расходомеры-счетчики электромагнитные ВИРС-М соответствуют требованиям ТУ BY 101138220.016-2016 “Расходомеры-счетчики электромагнитные ВИРС- М. Технические условия”, ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации ЕАЭС № BY/112 11.01. ТР004 003 37644, действительна до 29.10.2024).
Производитель средств измерений ООО «ВОГЕЗЭНЕРГО»,
Республика Беларусь, г. Минск, ул.Бородинская, 2Д телефон: + 375-17-239-21-71 e-mail: vogez-gk@mail.ru
Уполномоченное юридическое лицо, проводившее испытания средств измерений
БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93 телефон: +375 17 374-55-01, факс: +375 17 244-99-38 e-mail info@belgim.by
Приложения: 1. Фотография общего вида средства измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Количество страниц описания типа средств измерений (с приложениями) Ц. Первый заместитель директора Бел
ПРИЛОЖЕНИЕ А
(обязательное)
Фотография общего вида средства измерений
ПРИЛОЖЕНИЕ Б
(обязательное)
Схема с указанием места нанесения знака поверки (клеймо-наклейка)
Рисунок Б.1 - Место нанесения знака поверки в ви
