Назначение
Счетчики ультразвуковые ВИРС-У (далее по тексту - счетчики), предназначенные для измерения, индицирования и преобразования объемного расхода и объема жидкости, протекающей в трубопроводе, в унифицированные импульсный и токовые выходные электрические сигналы.
Область применения счетчиков: в узлах технического и коммерческого учета воды, на источниках теплоты, предприятиях тепловых сетей, тепловых пунктах, очистных сооружениях, канализационно-насосных станциях, технологических линиях химических, нефтехимических производств, в пищевой промышленности, объектах промышленного, коммунального и бытового назначения, в составе теплосчетчиков и счетчиков воды.
Описание
Принцип работы преобразователей основаны на измерении времени прохождения ультразвукового сигнала между ультразвуковыми датчиками по направлению оттока жидкости и против него.
Счетчики могут использоваться для измерения параметров горячей и холодной воды, теплоносителя, акустически прозрачных сточных вод с содержанием примесей, технологических жидкостей, не вызывающих коррозию частей счетчиков.

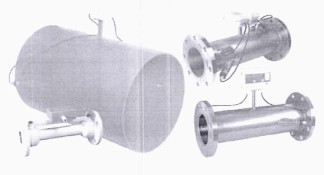

Внешний вид счетчика приведен на рисунке 1.
Схема нанесения знаков поверки и пломбировки для защиты от несанкционированного доступа к элементам счетчика приведена в приложении А.
Рисунок 1 - Внешний вид счетчика ультразвукового БИРС- У ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Фланцевые соединения (DN) счетчика, мм........................................................................от 15 до 2000
Резьбовые соединения счетчика..........................................................................................................от GVa В до G2 В
Давление измеряемой среды, МПа............................................................................................не более 2,5
Весовой коэффициент импульса Ку, л/имп,........................................................................от 1 * 10-2 до 3*103
Номинальное напряжение питания постоянного тока от встроенного
автономного источника, В....................................................................................................................3,6
Напряжение питания постоянного тока от внешнего источника, В ... (24 ± 5)
Диапазон токового выходного сигнала, мА 4-20
Счетчики по своим техническим характеристикам подразделяются на четыре серии, представленных в таблице 1.
Таблица 1
Серия счетчика | Номинальное напряжение питания счетчика, В | Температура измеряемой среды, °С | Максимальное давление измеряемой среды, МПа |
1300 | 24 ±5 | от 0,1 до 150 | 1.6 (2,5) |
1300Б | 3,6 |
2300 | 24 ±5 |
2300Б | 3,6 |
1500 | 24 ±5 | от 5 до 50 |
2500 | 24 ±5 |
16.09.2021, 15:45 ОТ ВИРС-У 2020.pdf
ш
о\
s
SZ
ш
го
Переходный расход СЬ, м3\ч
Номинальный расход Qn, м3\ч
ZJ
о
~1 О О
ч сп
о
■N
о
$
Окончание таблицы 2
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 150 | - | 31,5 | 50,4 | 441,0 | 630,0 | 800.0 | от 2.0 до 20,0 |
| 200 | - | 50,0 | 80,0 | 700,0 | 1000 | 1250 | от 3,0 до 30,0 |
| 250 | . | 80,0 | 128,0 | 1120 | 1600 | 2000 | от 5,0 до 50,0 |
| 300 | . | 125,0 | 200,0 | 1750 | 2500 | 3125 | от 8,0 до 80,0 |
: 350 | - | 125,0 | 200,0 | 1750 | 2500 | 3125 | от 8.0 до 80,0 |
400 | . | 200,0 | 320,0 | 2800 | 4000 | 5000 | от 12,5 до 125 |
| 450 | - | 200,0 | 320,0 | 2800 | 4000 | 5000 | от 12,5 до 125 |
| 500 | - | 315,0 | 504,0 | 4410 | 6300 | 8000 | от 20,0 до 200 |
| 600 | - | 500,0 | 800,0 | 7000 | 10000 | 12500 | от 30,0 до 300 |
| 700 | - | 500.0 | 800.0 | 7000 | 10000 | 12500 | от 30,0 до 300 |
| 800 | - | 800,0 | 1280 | 11200 | 16000 | 20000 | от 50,0 до 500 |
| 900 | - | 800.0 | 1280 | 11200 | 16000 | 20000 | ОТ 50.0 ДО 500 |
| 1000 | - | 1250 | 2000 | 17500 | 25000 | 31250 | от 75,0 до 750 |
; 1200 | . | 2000 | 3200 | 28000 | 40000 | 50000 | от 120 до 1200 |
| 1400 | - | 2000 | 3200 | 28000 | 40000 | 50000 | от 120 до 1200 |
| 1600 | - | 3150 | 5040 | 44100 | 63000 | 80000 | от 200 до 2000 |
| 1800 1 | - | 3150 | 5040 | 44100 | 63000 | 80000 | от 200 до 2000 |
| 2000 | - | 5000 | 8000 | 70000 | 100000 | 125000 | от 300 до 3000 |
Таблица 3
Исполнение | Фланцевые соединения DN | Резьбовые соединения | По ГОСТ EN 1434-1 | Весовой коэффициент импульса, KV л/и МП |
Минимальный расход qi, (Л | Переходный расход qt, mV) | Постоянный расход qp, аАч | Максимальный расход q*. аЛч |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Серия 2300, 2300Б |
1/ | 50/1 | - | 0,08 | 0.32 | 4,0 | 8,0 | от 0,02 до 0,2 |
К | 50/2 | . | 0,13 | 0.5 | 6,3 | 12,5 | от 0,04 до 0,4 |
| 15 | G3AQ | 0,03 | 0.12 | 1,5 | 3,0 | от 0,01 до 0,1 |
| 20 | G1 В | 0,05 | 0.20 | 2,5 | 5,0 | от 0,015 до 0,15 |
| 25 | GVAB | 0,08 | 0.32 | 4.0 | 8,0 | от 0,03 до 0,3 |
| 32 | G11/ZB | 0,13 | 0,5 | 6,3 | 12,5 | от 0,04 до 0,4 |
с | 40 | G2 В | 0,20 | 0.8 1 | 10,0 | 20,0 | от 0,05 до 0,5 |
| 50 | - | 0,32 | 1,3 | 16,0 | 32,0 | от 0,10 до 1,0 |
| 65 | - | 0.5 | 2.0 | 25,0 | 50,0 | от 0,15 до 1,5 |
| 80 | - | 0,8 | 3,2 | 40,0 | 80,0 | от 0,2 до 2,0 |
| 100 | - | 1,25 | 5.0 | 62,5 | 125,0 | от 0,3 до 3,0 |
| 40 | - | 0,45 | 1,8 | 22,5 ! 45 | от 0,2 до 2,0 |
| 50 | - | 0,7 | 2.8 | 35.0 | 70,0 | от 0,2 ДО 2,0 |
| 65 | - | 1,2 | 4,8 | 60,0 | 120,0 | от 0,3 до 3,0 |
п | 80 | - | 1.8 | 7,2 | 90,0 | 180,0 | от 0,5 до 5.0 |
100 | - | 2,8 | 11,0 | 140,0 | 280,0 | от 0,8 до 8,0 |
| 125 | - | 4.5 | 18,0 | 225.0 | 450.0 | | »» i | \Алр 12.0 |
| 150 | - | 6,3 | 25,0 | 315,0 | 630,0 & | | ЭйЫ7,0 |
1 | 200 | - | 12,0 | 48,0 | 600,0 | 1200^Ш^£Г^Ь£Г\ |
4 из
ОТ ВИРС-У 2020.pdf
16.09.2021, 15:45
Г
1 | 2 | 3 | 4 | 5 | 6 | | 8 |
250 | - | 18,0 | 72,0 | 900,0 | 1800 | от 5,0 ДО 50,0 |
| 300 | - | 25,0 | 100,0 | 1250 | 2500 | от 7,0 до 70,0 |
! 350 | - | 35,0 | 140,0 | 1750 | 3500 | от 9,0 до 900 |
400 | - | 45,0 | 180,0 | 2250 | 4500 | от 12,5 до 125 |
: 450 | - | 60,0 | 240,0 | 3000 | 6000 | от 16,0 до 160 |
| 500 | - | 70,0 | 280,0 | 3500 | 7000 | от 20,0 до 200 |
| 600 | - | 100,0 | 400,0 | 5000 | 10000 | от 28,0 до 280 |
| 700 | - | 140,0 | 560,0 | 7000 | 14000 | от 40,0 до 400 |
| 800 | - | 180,0 | 720,0 | 9000 | 18000 | от 50,0 до 500 |
| 900 | - | 250,0 | 1000 | 12500 "■ | 25000 | от 70,0 до 700 |
| 1000 | - | 280,0 | 1120 | 14000 | 28000 | от 80,0 до 800 |
| 1200 | - | 400,0 | 1600 | 20000 | 40000 | от 110 ДО 1100 |
| 1400 | - | 600,0 | 2400 | 30000 | 60000 | от 160 до 1600 |
| 1600 | - | 700,0 | 2800 | 35000 | 70000 | от 200 до 2000 |
| 1800 | - | 900,0 | 3600 | 45000 | 90000 | от 250 до 2500 |
| 2000 | - | 1200 | 4800 | 60000 | 120000 | от 300 до 3000 |
! Серия 2500 |
| 40 | - | 1,8 | | 18,0 | 45 | от 0,2 до 2,0 |
| 50 | - | 2,8 | | 28,0 | 70t0 | от 0,2 до 2,0 |
| 65 | - | 4,8 | - | 48,0 | 120,0 | от 0,3 до 3,0 |
| 80 | - | 7,2 | - | 72,0 | 180,0 | от 0,5 до 5,0 |
| 100 | - | 11,0 | - | 112,0 | 280,0 | от 0,8 до 8,0 |
| 125 | - | 18,0 | - | 180,0 | 450,0 | от 1,2 до 12,0 |
| 150 | - | 25,0 | - | 252,0 | 630,0 | от 1,7 до 17,0 |
| 200 | - | 48,0 | - | 480,0 | 1200 | от 3,0 до 30,0 |
| 250 | - | 72,0 | 1 | 720,0 | 1800 | от 5,0 до 50,0 |
| 300 | - | 100,0 | - | 1000 | 2500 | от 7,0 до 70,0 |
| 350 | - | 140,0 | ' | 1400 | 3500 | от 9,0 до 900 |
П | 400 | - | 180,0 | | 1800 | 4500 | от 12,5 до 125 |
450 | - | 240,0 | - | 2400 | 6000 | от 16,0 до 160 |
| 500 | - | 280,0 | - | 2800 | 7000 | от 20,0 до 200 |
| 600 | - | 400,0 | ~ | 4000 | 10000 | от 28,0 до 280 |
| 700 | - | 560,0 | - | 5600 | 14000 | от 40,0 до 400 |
| 800 | - | 720,0 | - | 7200 | 18000 | от 50,0 до 500 |
| 900 | - | 1000 | - | 10000 | 25000 | от 70,0 до 700 |
| 1000 | - | 1120 | - | 11200 | 28000 | от 80,0 до 800 |
| 1200 | | 1600 | - | 16000 | 40000 | от 110 до 1100 |
| 1400 | - | 2400 | - | 24000 | 60000 | от 160 до 1600 |
| 1600 | - | 2800 | - | 28000 | 70000 | от 200 до 2000 |
| 1800 | - | 3600 | - | 36000 | 90000 | от 250 до 2500 |
| 2000 | - | 4800 | - | 48000 | 120000 | от 300 до 3000 |
ОТ ВИРС-У 2020.pdf
Пределы допускаемой относительной погрешности измерения объемного расхода v объема жидкости счетчиками с импульсным и токовым выходными сигналами указанны в таблице 4.
15:45
*
Таблица 4
Серия | Диапазон из | Пределы допускаемой |
счетчика | мерения | относительной | погрешности, Sf, % |
| Q 2 й Q s Qa | ±2 (для t £ 30 °С) ±3 (для t > 30 eC) | По ГОСТ ISO 4064-1 |
1300 | Q1 s Q < Q2 | ±5 |
1300Б | Q2SQ2SQ4 | ±1 (для t < 30 °С) ±1,5 (для t > 30 ФС) | По ТУВУ 101138220.017-2016 |
| Q1 £ Q < Q2 | ±3,5 |
1500 | Q 2 £ Q £ Q4 | ±0,5 |
Q1 £ Q < Q2 | ±1.0 | |
| q, sqrsq. | ± 2 | По ГОСТ EN 1434-1 для датчика потока Кл.2 |
2300 | q i * q < Qi | ± (2 + 0,02 qp /q), но не более 5 % |
2300Б | q, £ q £ q# | ± 1 | По ГОСТ EN 1434-1 |
| | ± (1 + 0,01 qp /q) но не более 3,5 % |
| -O 1Л -O Л .a i | для датчика потока Кл.1 |
2500 L _ | q i 5 q < qs | ±0,5 | По ТУ BY 101138220.017-2016 |
Время установления рабочего режима, мин, не более........................................ 30
Класс устойчивости к электромагнитным возмущениям по ГОСТ ISO 4064-1-2017 Е1 Исполнение по устойчивости к воздействию синусоидальных вибраций высокой
частоты по ГОСТ 12997-84 ............................................................................. L1
Степень защиты оболочек по ГОСТ 14254-2015....................................... IP65(IP67)
Климатические условия при эксплуатации:
- температура измеряемой среды, °С,............................. от 0,1 до плюс 150
- температура окружающей среды, °С,............................... от минус 25 до плюс 55
- относительная влажность окружающего воздуха до 95 % при температурю 40 °С
- атмосферное давление, кПа......................................... от 84,0 до 106,7
Климатические условия при транспортировании:
- температура окружающей среды, °С............................ от минус 25 до плюс 55
- относительная влажность окружающего воздуха до 95% при температуре 35 °С
Масса , кг, не более............................................. от 1 до 930 (в зависимости от DN)
Средний срок службы, лет, не менее................................................................ 12
Средняя наработка на отказ, ч, не менее..........................................................75000
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель эл чика методом шелкографии и на титульный лист руководст графским способом.
Комплектность
Комплект поставки счетчика указан в таблице 5.
Таблица 5
Наименование и условное обозначение | * Количество |
Счетчик ультразвуковой ВИРС-У | 1 |
Паспорт" Счетчик ультразвуковой ВИРС-У | ! 1 |
Руководство по эксплуатации «Счетчик ультразвуковой ВИРС-У» | i 1 |
Упаковка | ; 1 |
Методика поверки (поставляется по требованию заказчика) | i 1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 101138220.017-2016 “Счетчики ультразвуковые ВИРС- У. Технические условия". ГОСТ 12997-84 “Изделия ГСП. Общие технические условия".
ГОСТ EN 1434-1 - 2018 “Теплосчетчики. Общие требования”.
ГОСТ ISO 4064-1- 2017 “Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды”.
МРБ МП.2618 - 2016 " Счетчики ультразвуковые ВИРС- У. Методика поверки".
ТР ТС 004/2011 О безопасности низковольтного оборудования.
ТР ТС 020/2011 Электромагнитная совместимость технических средств.
7 из 9
16.09.2021,11:07 ОТ ВИРС-У CTp8.pdf
' 1 г
Заключение
/
/ Счетчики ультразвуковые ВИРС-У соответствуют требованиям
' ТУ BY 101138220.017-2016, ГОСТ 12997-84, ГОСТ EN 1434-1-2018,
ГОСТ EN 1434-2-2018, ГОСТ EN 1434-4-2018 (в части требований к датчикам потока), ГОСТ ISO 4064-1- 2017, ТР ТС 004/2011, ТР ТС 020/2011 (регистрационный номер декларации соответствия ЕАЭС № BY/112 11.01.ТР004 003 37639)
Межповерочный интервал не более 48 месяцев; f/ежповерочный интервал в СЗМ в Республике Беларусь:
не более 48 месяцев (при выпуске из производства в случае использования в составе теплосчетчиков);
не более 24 месяцев (при эксплуатации в случае использования в составе теплосчетчиков);
нз более 48 месяцев (при использовании в качеств© самостоятельного средства изме-рэния для счетчиков с Ду до 20 мм);
нэ более 24 месяцев (при использовании в качестве самостоятельного средства измерения для счетчиков с Ду свыше 20 мм).
гг Научно-исследовательский
центр испытательный средств измерений и техники БелГИМ
г. Минск. Старовиленский тракт, 93, тел. + 375-17-378-98-13.
Аттестат аккредитации № BY/112 1.0025.
ИЗГОТОВИТЕЛЬ
ООО «ВОГЕЗЭНЕРГО».
220028 г. Минск, ул.Бородинская, 2Д тел. + 375-17-272-71-11 e-mail: vogez@ vogez.by
Приложение А
(справочное)
СХЕМА НАНЕСЕНИЯ ОТТИСКОВ ЗНАКОВ ПОВЕРКИ И ГАРАНТИЙНЫХ ПЛОМБ ИЗГОТОВИТЕЛЯ
