| Номер в госреестре | 84824-22 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | СИКОН С50 |
| Изготовитель | Общество с ограниченной ответственностью Завод "Промприбор" (ООО Завод "Промприбор"), Владимирская обл., г. Владимир |
| Год регистрации | 2022 |
| Срок свидетельства | 01.03.2027 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных СИКОН С50 (далее также - УСПД) предназначены для синхронизации и учета времени приборов коммерческого учёта (далее также - ПКУ) в автоматизированных системах комплексного учета энергоресурсов (далее также - АСКУЭР), а также сбора, обработки, хранения и передачи данных коммерческого учёта по интерфейсам связи на верхний уровень АСКУЭР.
Принцип действия УСПД основан на получении, хранении, учёте по времени и передаче данных с ПКУ, подключенных к УСПД по цифровым интерфейсам связи.
Конструктивно УСПД выпускаются в корпусах, предназначенных для монтажа в специализированных шкафах и стойках с креплением на монтажную панель, DIN-рейку или стандартный 19” профиль, а также навесного монтажа на стене или на щитках.
УСПД обеспечивают:
- автоматический сбор, обработку, архивирование данных учёта энергоресурсов с подчиненных устройств по задаваемым группам измерения в системах коммерческого и технического многотарифного учета;
- автоматический поиск приборов учёта и включение в схему опроса;
- автоматический сбор телеметрических данных с измерительных преобразователей с ведением краткосрочных архивов;
- автоматический обмен данными по состоянию дискретных сигналов с подчиненными контроллерами;
- расчет различных параметров на основании собранных данных, предоставление к ним регламентированного доступа по каналам связи параллельно: по последовательным каналам, каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM в режиме пакетной передачи данных с использованием технологии GPRS: передача данных осуществляется как по специализированным протоколам, так и в соответствии со стандартами ГОСТ Р МЭК 60870-5104-2004, ГОСТ Р МЭК 60870-5-101-2006, Modbus/TCP, Modbus/RTU, FTP, МЭК 62056 (DLMS/COSEM), XML;
- синхронизацию времени подчиненных контроллеров и измерительных преобразователей, имеющих встроенные часы;
- самодиагностику с записью событий в журнале событий;
- защиту от зацикливаний, самостоятельная инициализация при возобновлении питания;
- конфигурирование (параметрирование) с помощью конфигурационного программного обеспечения.
УСПД выпускаются в четырех модификациях: ВЛСТ 198.01.000, ВЛСТ 198.02.000, ВЛСТ 198.03.000, ВЛСТ 198.04.000, отличающихся исполнениями корпуса.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

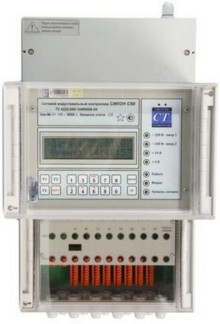

Общий вид УСПД с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
УСПД имеют встроенное и конфигурационное программные обеспечения (далее также
- ПО).
Встроенное программное обеспечение состоит из операционной системы и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование УСПД. УСПД функционируют под управлением операционных систем Windows или Linux. Встроенное
ПО представлено Win32-coBMecraMbiM клиент-сервисным приложением
«Пирамида 2000. Сервер», либо кросс-платформенным клиент-сервисным приложением «Пирамида 2.0. Сервер».
Часть встроенного ПО является метрологически значимым.
Конструкция приборов исключает возможность несанкционированного влияния на метрологически значимую часть встроенное ПО и измерительную информацию.
Конфигурационное ПО служит для настройки УСПД на объекте использования. Конфигурационное ПО является метрологически не значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимой части встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение для встроенного ПО | |
| Пирамида 2000. Сервер | Пирамида 2.0. Сервер | |
| Идентификационное наименование ПО | Metrology.dll | BinaryPackControls.dll |
| Номер версии (идентификационный номер ПО), не ниже | - | - |
| Цифровой идентификатор ПО | 9FA97BA8 | EB19 84E0 072A CFE1 C797 269B 9DB1 5476 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Допускаемый ход встроенных часов (без коррекции от источника точного времени), с/сут | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | 50 |
| Габаритные размеры (длинахвысотахширина), мм, не более: - для модификации ВЛСТ 198.01.000 | 240x430x230 |
| - для модификации ВЛСТ 198.02.000 | 240x340x230 |
| - для модификации ВЛСТ 198.03.000 | 490x180x490 |
| - для модификации ВЛСТ 198.04.000 | 400x500x210 |
| Масса, кг, не более: | |
| - для модификации ВЛСТ 198.01.000 | 7 |
| - для модификации ВЛСТ 198.02.000 | 5 |
| - для модификации ВЛСТ 198.03.000 | 30 |
| - для модификации ВЛСТ 198.04.000 | 30 |
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающей среды, °С: - для модификации ВЛСТ 198.01.000 - для модификации ВЛСТ 198.02.000 - для модификации ВЛСТ 198.03.000 - для модификации ВЛСТ 198.04.000 | от -10 до +50 от -10 до +50 от +10 до +35 от -10 до +50 |
| Средняя наработка на отказ, ч | 250000 |
| Средний срок службы, лет | 18 |
наносится на титульные листы формуляра и руководства по эксплуатации типографским способом и на корпус УСПД любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройства сбора и передачи данных СИКОН С50 | ВЛСТ 198.01.000* ВЛСТ 198.02.000* ВЛСТ 198.03.000* ВЛСТ 198.04.000* | 1 шт. |
| Формуляр | ВЛСТ 198.00.000 ФО | 1 экз. |
| Руководство по эксплуатации | ВЛСТ 198.00.000 РЭ | 1 экз. |
| Руководство оператора | ВЛСТ 198.00.000 РО | 1 экз. |
| Конфигурационное программное обеспечение | - | 1 шт. |
| *- в зависимости от модификации УСПД | ||
приведены в разделе «ОПИСАНИЕ И РАБОТА» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к устройствам сбора и передачи данных СИКОН С50
Приказ Федерального агентства по техническому регулированию метрологии № 1621 от 31.07.2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
