| Номер в госреестре | 84826-22 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | NovaMAG |
| Изготовитель | Общество с ограниченной ответственностью "Пьезус" (ООО "Пьезус"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 03.03.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные NovaMAG (далее - расходомеры) предназначены для измерения объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерений, в том числе приборов и систем учета тепловой энергии, АСУ ТП и в измерительных системах.
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока жидкости, которая, в свою очередь, пропорциональна объёмному расходу жидкости.
Расходомер состоит из первичного преобразователя расхода (далее - сенсор) и вторичного преобразователя расхода (далее - электронный блок). Сенсор представляет собой участок трубопровода из немагнитного материала с фланцами, покрытого внутри неэлектропроводящим материалом (футеровкой), находящийся между полюсами электромагнита и электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в электронный блок, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе и накопленном объеме.
Расходомеры изготавливаются в трех исполнениях:
- компактное;
- компактное для систем теплоучета;
- раздельное.
В компактном исполнении сенсор и электронный блок объединены в моноблок. Имеется два варианта компактного исполнения, отличающихся габаритными размерами электронного блока. В раздельном исполнении сенсор и электронный блок соединяются специализированным кабелем длиной до 50 м. Компактное исполнение для систем теплоучета отличается от компактного исполнения отсутствием ЖК-дисплея и размещением электроники в клеммной коробке сенсора.
Электронные блоки могут иметь до двух входов для подключения датчиков давления с унифицированным выходом 4-20 мА и до двух входов для подключения термометров сопротивления.
Расходомеры имеют пассивные аналоговые 4-20 мА и частотно-импульсные выходы (выходы с общим коллектором). Передача данных в систему верхнего уровня осуществляется по интерфейсу RS485 по протоколам Modbus ASCII или RTU.
Лист № 2 Всего листов 8
Расходомеры имеют классы точности: А, В, С, которые отличаются динамическим диапазоном и погрешностью измерений.

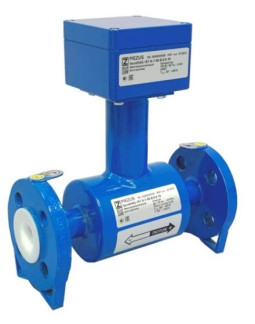

Общий вид расходомеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, представлена на рисунке 2. Заводской номер расходомера указывается на маркировочных наклейках, закрепляемых на боковой стороне сенсора и электронного блока, как показано на рисунке 3.
а)
б) в)
Рисунок 2 - Места пломбировки от несанкционированного доступа: а) винтов крепления лицевых панелей; б) болтов узла сочленения для компактного исполнения, в) винтов крышки клеммной коробки для раздельного исполнения и компактного исполнения для систем теплоучета
в) г) д)
Программное обеспечение (далее - ПО) не разделено на метрологически значимую часть и метрологически незначимую часть. ПО расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на ЖК-дисплее, обмен информацией с внешними устройствами по интерфейсу RS-485, а также её преобразование в нормированные токовый и частотно-импульсный выходные сигналы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Nova MAG |
| Номер версии (идентификационный номер) ПО, не ниже | 3.3 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0x43dc |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение для класса точности | ||
| А | В | С | |
| Диаметр условного прохода (Ду), мм | от 5 до 1600 | от 5 до 1600 | от 5 до 1000 |
| Динамический диапазон | 1: 250 | 1: 125 | 1: 62,5 |
| Диапазоны измерений объемного расхода | В соответствии с таблицей 4 | ||
| Пределы допускаемой приведенной к переходному расходу погрешности измерений объёмного расхода в диапазоне расходов Qmin < Q < Qt , %: | ±1,0 | ±0,5 | ±0,25 |
| Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазоне расходов Qt < Q < Qmax , %: | ±1,0 | ±0,5 | ±0,25 |
| Давление измеряемой среды, МПа, не более | 4 | ||
| Диапазон температур измеряемой среды, °С | от -40 до +150 | ||
| Рабочий диапазон частотного выхода, Г ц | от 0,1 до 2000 | ||
| Пределы допускаемой относительной погрешности воспроизведения значения объёмного расхода по частотному выходу, % | ±0,05 | ||
| Выходной токовый сигнал, мА | от 4 до 20 | ||
| Пределы допускаемой приведенной к диапазону токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал % | ±0,5 | ||
| Диапазон измерения силы тока, мА1) | от 4 до 24 | ||
| Пределы допускаемой приведенной к диапазону измерения силы тока погрешности измерения силы тока, %1} | ±0,5 | ||
| Диапазон измерений значений сопротивления, соответствующих температуре, Ом2) | от 60 до 200 | ||
| Пределы допускаемой абсолютной погрешности преобразования сопротивления в значение температуры, °С2) | ±0,2 | ||
| 1) При наличии входов для подключения датчиков давления 2) При наличии входов для подключения термометров сопротивления | |||
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Напряжение питания переменного тока частотой 50 Гц, В | от 110 до 250 |
| Напряжение питания постоянного тока, В | rs л +50% 24 -25% |
| Потребляемая мощность: - для расходомеров с питанием от источника постоянного тока, ВА, не более - для расходомеров с питанием от источника переменного тока, Вт, не более | 10 10 |
Лист № 6 Всего листов 8
Продолжение таблицы 3_
| Условия эксплуатации: - температура окружающей среды для электронного блока, °С - температура окружающей среды для сенсора, °С - относительная влажность воздуха для электронного блока при 35 °С без конденсации влаги, % не более - относительная влажность воздуха для сенсора при 35 °С без конденсации влаги, % не более - атмосферное давление, кПа | от -20 до +50 от -40 до +80 80 95 от 84,0 до 106,7 |
| Габаритные размеры сенсора, мм, не более: - высота | 2000 |
| - ширина | 1950 |
| - длина | 1610 |
| Масса сенсора, кг, не более | 1100 |
| Габаритные размеры электронного блока раздельного исполнения, мм, не более: - высота | 200 |
| - ширина | 205 |
| - глубина | 112 |
| Масса электронного блока раздельного исполнения, кг, не более | 1,5 |
| Габаритные размеры электронного блока компактного исполнения, мм, не более: - высота | 185 |
| - ширина | 165 |
| - длина | 235 |
| Масса электронного блока компактного исполнения, кг, не более | 3,5 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 75000 |
Таблица 4 - Метрологические характеристики. Диапазоны измерений объемного расхода жидкости
| Ду, мм | Qmin1}, м3/ч | Qt2), м3/ч | "а с ^ СУ | Q 4) Qmax , м3/ч | ||||
| Класс точности А | Класс точности В | Класс точности С | Класс точности А | Класс точности В | Класс точности С | |||
| 5 | 0,0035 | 0,0071 | 0,0142 | 0,0106 | 0,0212 | 0,0427 | 0,707 | 0,884 |
| 6 | 0,0051 | 0,0102 | 0,0205 | 0,0153 | 0,0305 | 0,0616 | 1,018 | 1,272 |
| 8 | 0,0090 | 0,0181 | 0,0365 | 0,0271 | 0,0543 | 0,1094 | 1,810 | 2,262 |
| 10 | 0,0141 | 0,0283 | 0,0570 | 0,0424 | 0,0848 | 0,1710 | 2,827 | 3,534 |
| 15 | 0,032 | 0,063 | 0,128 | 0,095 | 0,191 | 0,385 | 6,362 | 7,952 |
| 20 | 0,056 | 0,113 | 0,228 | 0,170 | 0,339 | 0,684 | 11,310 | 14,137 |
| 25 | 0,088 | 0,177 | 0,356 | 0,265 | 0,530 | 1,069 | 17,671 | 22,089 |
| 32 | 0,144 | 0,289 | 0,583 | 0,434 | 0,869 | 1,751 | 28,953 | 36,191 |
| 40 | 0,226 | 0,452 | 0,912 | 0,679 | 1,357 | 2,736 | 45,239 | 56,549 |
| 50 | 0,353 | 0,707 | 1,425 | 1,060 | 2,121 | 4,275 | 70,686 | 88,357 |
| 65 | 0,597 | 1,195 | 2,408 | 1,792 | 3,584 | 7,225 | 119,459 | 149,324 |
| 70 | 0,693 | 1,385 | 2,793 | 2,078 | 4,156 | 8,380 | 138,544 | 173,180 |
Лист № 7 Всего листов 8
П Продолжение таблицы 4_
| 80 | 0,905 | 1,810 | 3,648 | 2,714 | 5,429 | 10,945 | 180,956 | 226,195 |
| 100 | 1,414 | 2,827 | 5,700 | 4,241 | 8,482 | 17,101 | 282,743 | 353,429 |
| 125 | 2,209 | 4,418 | 8,907 | 6,627 | 13,254 | 26,721 | 441,786 | 552,233 |
| 150 | 3,181 | 6,362 | 12,826 | 9,543 | 19,085 | 38,478 | 636,173 | 795,216 |
| 200 | 5,655 | 11,310 | 22,802 | 16,965 | 33,929 | 68,406 | 1130,973 | 1413,717 |
| 250 | 8,836 | 17,671 | 35,628 | 26,507 | 53,014 | 106,884 | 1767,146 | 2208,932 |
| 300 | 12,720 | 25,450 | 51,300 | 38,170 | 76,340 | 153,910 | 2544,690 | 3180,860 |
| 350 | 17,320 | 34,640 | 69,830 | 51,950 | 103,910 | 209,490 | 3463,610 | 4329,510 |
| 400 | 22,620 | 45,240 | 91,210 | 67,860 | 135,720 | 273,620 | 4523,890 | 5654,870 |
| 450 | 28,630 | 57,260 | 115,430 | 85,880 | 171,770 | 346,300 | 5725,550 | 7156,940 |
| 500 | 35,340 | 70,690 | 142,510 | 106,030 | 212,060 | 427,540 | 7068,580 | 8835,730 |
| 600 | 50,890 | 101,790 | 205,220 | 152,680 | 305,360 | 615,650 | 10178,760 | 12723,450 |
| 700 | 69,270 | 138,540 | 279,320 | 207,820 | 415,630 | 837,970 | 13854,420 | 17318,030 |
| 800 | 90,480 | 180,960 | 364,830 | 271,430 | 542,870 | 1094,490 | 18095,570 | 22619,470 |
| 900 | 114,510 | 229,020 | 461,740 | 343,530 | 687,070 | 1385,210 | 22902,210 | 28627,760 |
| 1000 | 141,400 | 282,700 | 570,000 | 424,100 | 848,200 | 1710,100 | 28274,300 | 35342,900 |
| 1200 | 203,600 | 407,200 | - | 610,700 | 1221,500 | - | 40715,000 | 50893,800 |
| 1600 | 361,900 | 723,800 | - | 1085,700 | 2171,500 | - | 72382,300 | 90477,900 |
| 1) Qmin 2) Qt - 3) Q Qnom 4) Q Qmax | - минимальный расход переходной расход - номинальный расход - перегрузочный расход | |||||||
наносится типографским способом на маркировочную наклейку, закрепляемую на боковой стороне электронного блока и сенсора, как показано на рисунке 3 и на титульные листы руководства по эксплуатации и паспорта расходомера.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный NovaMAG | NovaMAG | 1 шт. |
| Соединительный кабель1) | 1 шт. | |
| Паспорт | 38978553.407111.009 ПС | 1 экз. |
| Руководство по эксплуатации | 38978553.407111.009 РЭ | 1 экз. |
| 1) При раздельном исполнении, по запросу с указанием длины | ||
приведены в п. 6 и 7 руководства по эксплуатации.
Лист № 8 Всего листов 8
Приказ Росстандарта от 07.02.2018 №256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
38978553.407111.009 ТУ «Расходомеры электромагнитные NovaMAG. Технические условия».
