| Номер в госреестре | 84833-22 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | ФоксТанк-ППЦ 966611 |
| Изготовитель | Общество с ограниченной ответственностью "ФоксТанк Моторс" (ООО "ФоксТанк Моторс"), г. Нижний Новгород |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны ФоксТанк-ППЦ 966611 (далее - ППЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоят из теплоизолированной алюминиевой или стальной сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. Цистерна оборудована заливной горловиной с установленным одним или двумя указателями уровня налива. Метрологические характеристики ППЦ нормированы для верхнего указателя уровня налива. ППЦ являются транспортными мерами полной вместимости. Указатель уровня налива находится в полости цистерны
Технологическое оборудование предназначено для операций налива-слива включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- насос (по дополнительному заказу).
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводской (серийный) номер ППЦ наносится на маркировочную табличку ППЦ в виде буквенно-цифрового обозначения ударным методом.

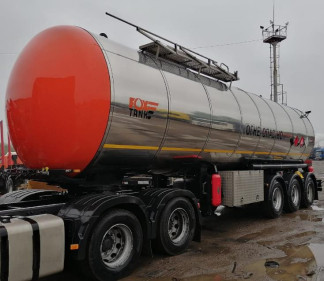

Общий вид ППЦ представлен на рисунке 1.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 32500 |
| Пределы допускаемой относительной погрешности измерений вместимости ШЩ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ППЦ, % | ±1,5 |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 12650 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 11000 2550 4000 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +50 |
наносится на маркировочную табличку ППЦ методом гравировки и на титульные листы руководства по эксплуатации и формуляра печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Коли чество |
| Полуприцеп-цистерна (заводские номера: X89966611L0EY9069; X89966611L0EY9085; X89966611L0EY9081; X89966611L0EY9083; X89966611L0EY9082; X89966611L0EY9084; X89966611L0EY9072; X89966611L0EY9071; X89966611L0EY9070) | ФоксТанк-ШЩ 966611 | 9 шт. |
| Запасные части, инструменты и принадлежности | - | 1 компл. |
| Руководство по эксплуатации | ФоксТанк-ШЩ.РЭ | 1 экз. |
| Формуляр | 966611-2235 ФО | 9 экз. |
приведены в разделе 5 формуляра.
Нормативные документы, устанавливающие требования к полуприцепам-цистернам ФоксТанк-ППЦ 966611
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
