| Номер в госреестре | 84836-22 |
| Наименование СИ | Резервуары стальные шаровые |
| Обозначение типа СИ | РШС-600 |
| Изготовитель | Публичное акционерное общество "Уральский завод химического машиностроения" (ПАО "Уралхиммаш"), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные шаровые РШС-600 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные конструкции в виде шаров, установленных на вертикальных металлических стойках, опирающихся на бетонный фундамент.
Резервуары оборудованы шахтными лестницами, люками-лазами и приемораздаточными устройствами для обслуживания во время эксплуатации.
Тип резервуаров - стальные шаровые. Тип размещения - наземный. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.
Резервуары расположены на территории резервуарного парка ШФЛУ-3 Завода по стабилизации конденсата имени В. С. Черномырдина филиала Общества с ограниченной ответственностью «Газпром переработка» по адресу: РФ, Тюменская область, Ханты-Мансийский автономный округ - Югра, Сургутский район, близ поселка АСС ГПЗ.
Пломбирование резервуаров не предусмотрено.
Заводской номер наносится на табличку аэрографическим способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуаров.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

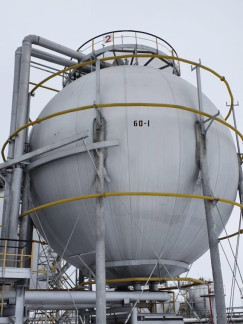

Общий вид резервуаров зав. №№ 60-1, 60-2, 61-1, 61-2, 63-1, 63-2, 64-1, 64-2 представлен на рисунках 1-9.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РШС-600 |
| Номинальная вместимость, м3 | 600 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Резервуары стальные шаровые | РШС-600 | 8 шт. |
| Паспорта на резервуары | - | 8 экз. |
| Градуировочные таблицы | - | 8 экз. |
приведены в разделе 8 паспорта.
Нормативные документы, устанавливающие требования к резервуарам стальным шаровым РШС-600
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
