| Номер в госреестре | 84845-22 |
| Наименование СИ | Установки автоматизированного ультразвукового контроля качества поверхности рельсов |
| Обозначение типа СИ | NORDINSCAN-RAIL-S |
| Изготовитель | Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания "Нординкрафт"), Вологодская обл., г. Череповец |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки автоматизированного ультразвукового контроля качества поверхности рельсов NORDINSCAN-RAIL-S (далее - установки) предназначены для измерений амплитуд прошедшего сигнала поверхностной волны и эхо-сигналов, отраженных от поверхностных дефектов или конструктивных отражателей, определения расположения поверхностных дефектов или конструктивных отражателей по длине рельса при проведении ультразвукового контроля качества поверхности рельсов и рельсов остряковых.
Принцип действия установок основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ раздела сред.
Конструктивно установки состоят из:
- механической части, включающей резервуар в сборе, раму с двумя подъемными механизмами, два измерительных модуля, две каретки вертикальных и две горизонтальных, балку выносного терминала дефектоскописта и блок роликов;
- дефектоскопического оборудования, включающего 12 блоков излучения/приёма и предварительной обработки сигнала, 12 мультиплексоров, блок генератора синхроимпульсов, промышленный переключатель Ethernet, 60 восьмиэлементных пьезоэлектрических преобразователя, управляющий вычислительный комплекс, блок дефектоотметки, два энкодера, выносной терминал дефектоскописта;
- системы распределения электропитания и управления процессом контроля.
Установки изготовлены в двух модификациях, которые конструктивных различий не
имеют:
- NORDINSCAN-RAIL-S-25, предназначенной для установки в линию неразрушающего контроля рельс длиной до 26 метров, имеет зав. № NK.1520.002;
- NORDINSCAN-RAIL-S-100, предназначенной для установки в линию неразрушающего контроля рельс длиной до 105 метров, имеет зав. № NK.1510.002.
Установки имеют информационную табличку, на которой нанесено методом сублимации наименование средства измерения и его заводской номер.

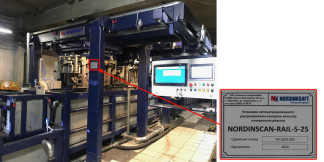

Общий вид и место маркировки установок представлены на рисунке 1.
Пломбирование установок не предусмотрено.
Нанесение знака поверки на установки невозможно.
Метрологически значимое программное обеспечение (далее - ПО) «NORDINSCAN-RATL-S» позволяет реализовать следующие режимы работы:
- подготовка к контролю;
- проведение контроля;
- статистическая обработка данных.
ПО «NK_PLC» позволяет настраивать установку для контроля в автоматическом режиме.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | NORDINSCAN- RATL-S | NK_PLC |
| Номер версии (идентификационный номер) ПО | не ниже 2.8 | не ниже 210407 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| установка NORDINSCAN-RAIL-S -25 | установка NORDINSCAN-RAIL-S -100 | |
| Диапазон измерений координат дефекта относительно переднего торца рельса, мм | от 200 до 26000 | от 750 до 105000 |
| Продолжение таблицы 2 | ||
| Наименование характеристики | Значение | |
| установка NORDINSCAN- RAIL-S-25 | установка NORDINSCAN- RAIL-S-100 | |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта относительно переднего торца рельса, мм | ±(100 + K100)* | |
| Диапазон измерения отношения амплитуд сигналов на входе приёмника установки, дБ | от 0 до 24 | |
| Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника установки, дБ | ±2 | |
| * Коэффициент К определяется по формуле K=(L-25)/25, где L - полная длина контролируемого рельса, округленная до метра, м. Полученное значение К округляется в большую сторону до ближайшего целого значения | ||
Таблица 3 - Основные технические характеристики
| Значение | ||
| Наименование характеристики | установка NORDINSCAN- RAIL-S-25 | установка NORDINSCAN- RAIL-S-100 |
| Количество преобразователей (каналов контроля), предназначенных для выявления продольно ориентированных дефектов, шт.: - на головке - на шейке - на подошве | 6 (48) 4 (32) 10 (80) | |
| Количество преобразователей (каналов контроля), предназначенных для выявления поперечно ориентированных дефектов, шт.: - на головке - на шейке - на подошве | 16 (48) 8 (64) 16 (128) | |
| Номинальное значение частоты заполнения зондирующих импульсов, МГц | 2,5 | |
| Допустимое отклонение от номинального значения частоты заполнения зондирующих импульсов, % | ±10 | |
| Номинальное значение частоты следования зондирующих импульсов, Гц | 513; 556; 606; 667; 741 | |
| Допустимое отклонение от номинального значения частоты следования зондирующих импульсов, % | ±5 | |
| Минимальная длина контролируемых рельсов (рельсов остряковых), м | 8 | 9 |
| Продолжение таблицы 3 | ||
| Значение | ||
| Наименование характеристики | установка | установка |
| NORDINSCAN- | NORDINSCAN- | |
| RAIL-S-25 | RAIL-S-100 | |
| Максимальная длина контролируемых рельсов (рельсов остряковых), м | 26 | 105 |
| Длина неконтролируемых концов рельса, мм, не более: | ||
| - передний | 200 | 750 |
| - задний | 70 | 750 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от +15 до +35 | |
| - относительная влажность окружающего воздуха, %, не более | 80 | |
| - атмосферное давление, кПа | от 90 до 110 | |
| Параметры электропитания от сети трёхфазного переменного тока: - напряжение, В | от 176 до 264/от 304 до 456 | |
| - частота, Гц | от 49 до 51 | |
| - потребляемая мощность, не более, кВ А | 15 | |
| Габаритные размеры, мм, не более: | ||
| - длина | 4900 | |
| - ширина | 4300 | |
| - высота | 3100 | |
| Масса, не более, кг | 5900 | |
наносится на титульный лист руководства по эксплуатации и паспорта методом печати.
Таблица 4 - Комплектность установок
| Наименование | Обозначение | Количество |
| 1 Установка автоматизированного | зав. № NK.1520.002, | 1 шт. |
| ультразвукового контроля качества поверхности рельсов NORDINSCAN-RAIL-S, в составе: | зав. № NK.1510.002 | |
| 1.1. Механическая часть | 1 шт. | |
| 1.1.1. Резервуар в сборе | 1 шт. | |
| 1.1.2. Рама с двумя подъёмными механизмами | 1 шт. | |
| 1.1.3. Измерительный модуль | 2 шт. | |
| 1.1.4. Каретка вертикальная | 2 шт. | |
| 1.1.5. Каретка горизонтальная | 2 шт. | |
| 1.1.6. Балка выносного терминала дефектоско-писта | 1 шт. | |
| 1.1.7. Блок роликов 1.2. Дефектоскопическое оборудование | 1 шт. | |
| 1.2.1. Блок излучения/приёма и предварительной обработки сигналов | 12 шт. | |
| 1.2.2. Мультиплексор | 12 шт. | |
| 1.2.3. Блок генератора синхроимпульсов | 1 шт. | |
| 1.2.4. Промышленный переключатель Ethernet | 1 шт. | |
| 1.2.5. Восьмиэлементный пьезоэлектрический преобразователь | 60 шт. | |
| 1.2.6. Управляющий вычислительный комплекс (ВК УЗК) | 1 шт. | |
| 1.2.7. Блок дефектоотметки | 1 шт. | |
| 1.2.8. Энкодер | 2 шт. | |
| 1.2.9. Выносной терминал дефектоскописта 1.3 Система распределения электропитания и | 1 шт. | |
| управления процессом контроля | 1 шт. | |
| 2 Блок адаптер для подключения осциллографа | NKE.853.01 | 1 шт. |
| 3 Блок адаптер для подключения УЗ-Тестера | NKE.853.02 | 1 шт. |
| 4 Паспорт | - | 1 экз. |
| 5 Руководство по эксплуатации | - | 1 экз. |
| 6 Руководство оператора | - | 1 экз. |
| 7 Методика поверки | 651-21-082 МП | 1 экз. |
приведены в документе «Установки автоматизированного ультразвукового контроля качества поверхности рельсов NORDINSCAN-RAIL-S. Руководство по эксплуатации», раздел 2 «Использование установки по назначению».
Приказ Росстандарта №3383 от 30.12.2019 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»
Приказ Росстандарта №2840 от 29.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
