| Номер в госреестре | 84846-22 |
| Наименование СИ | Преобразователи перемещения токовихревые |
| Обозначение типа СИ | BN-3300XL |
| Изготовитель | "Bently Nevada, LLC", США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи перемещения токовихревые BN-3300XL (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения) на объектах Арктик СПГ.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Заводской номер датчика маркируется на проводе, заводской номер проксиметра маркируется на передней панели корпуса. Заводские номера датчика и проксиметра представлены в буквенно-цифровом обозначении, и наносятся на провод датчика и на корпус проксиметра методом наклейки.
К преобразователям данного типа относятся преобразователи, состоящие из датчиков модификации 330105-02-12-05-02-RU с заводскими номерами: 20G00THR, 20G00THP, 20G00THW, 20G00THX, 20G010YY, 20G010YZ, 20G010Z0 и проксиметров модификации 330180-51-RU с заводскими номерами: 20G0130R, 20G0130T, 20G0130P, 20G0130U, 20G0130W, 20G0130X, 20G0130Y.

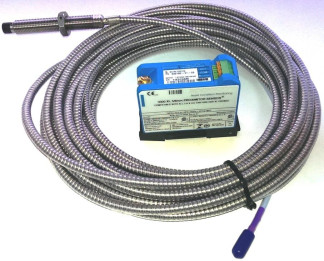

Общий вид преобразователей перемещения токовихревых BN-3300XL представлен на рисунке 1. Пломбирование преобразователей не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствует.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования, мВ/мкм | 7,87 |
| Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % | ±10 |
| Диапазон измерений виброперемещения, мкм | от 1 до 1000 |
| Диапазон рабочих частот, Гц | от 0 до 1000 |
| Нелинейность амплитудной характеристики, % | ±1,5 |
| Неравномерность частотной характеристики в диапазоне рабочих частот, % | ±2,5 |
| Диапазон измерений относительного перемещения (осевого смещения), мм | от 0,25 до 2,3 |
| Пределы основной относительной погрешности измерения относительного перемещения (осевого смещения), % | ±3 |
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С | ±0,02 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +28 |
| Наименование характеристики | Значение |
| Напряжение питания, В | от -17,5 до 26 |
| Рабочий диапазон температур, °С | от -52 до +177 |
| Габаритные размеры датчика, мм, не более | |
| - диаметр | 10 |
| - длина | 250 |
| Габаритные размеры проксиметра, мм, не более | |
| - длина | 81,3 |
| - ширина | 61,2 |
| - высота | 63,5 |
| Масса комплекта, г, не более | 720 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Преобразователи перемещения токовихревые BN-3300XL в составе: - датчики | 7 шт. |
| - проксиметр | 7 шт. |
| Паспорт | 14 экз. |
| Методика поверки МП 204/3-27-2021 | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
приведены в руководстве по эксплуатации раздел 4 «Монтаж».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» Техническая документация фирмы «Bently Nevada, Inc.», США
| Зарегистрировано поверок | 14 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
