| Номер в госреестре | 84855-22 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | СЕ плюс |
| Изготовитель | Общество с ограниченной ответственностью "Сартогосм" (ООО "Сартогосм"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 05.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия СЕ плюс (далее - весы) предназначены для статических измерений массы.
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

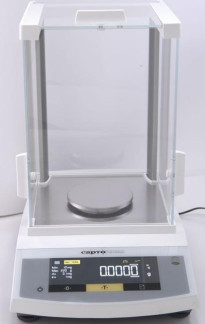

Конструктивно весы состоят из взвешивающего модуля и модуля терминала, расположенных в одном корпусе. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен сегментным жидкокристаллическим дисплеем (LC) с сенсорным экраном (touch screen) для отображения результатов измерений и управления весами.
Весы позволяют выполнять измерения в граммах и в каратах (1 кар (ct) = 0,2 г).
Взвешивающие модули выпускаются в 14 (четырнадцати) модификациях: специального СЕ124-С+, СЕ224-С+, СЕ153-С+, СЕ323-С+, СЕ423-С+, СЕ623-С+, СЕ622-С+, СЕ822-С+, СЕ1502-С+, СЕ2202-С+, СЕ4202-С+, СЕ6202-С+, СЕ6201-С+, СЕ8201-С+, отличающихся метрологическими и техническими характеристиками.
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
- цифровым показывающим устройством с отличающимся делением шкалы (Т.2.5.4);
- устройством установки по уровню (Т.2.7.1);
- полуавтоматическим устройством установки на нуль (Т.2.7.2.2);
- устройством первоначальной установки на нуль (Т.2.7.2.4);
- устройством слежения за нулём (Т.2.7.3);
- устройством тарирования (Т.2.7.4);
- устройством уравновешивания тары (Т.2.7.4.1);
- устройством автоматической юстировки чувствительности «isoCAL» (4.1.2.5);
- устройством полуавтоматической юстировки чувствительности (4.1.2.5);
- возможностью вывода на печать (4.4.5);
- интерфейсами передачи данных: USB, RS-232С (5.3.6).
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя. Место пломбирования обозначено на рисунке 4. Место нанесения знака поверки обозначено на рисунке 5.
Маркировочная табличка в виде наклейки (рисунок 6), расположена на боковой стенке корпуса весов.
На табличке указана следующая информация:
- товарный знак предприятия-изготовителя «САРТОГОСМ»;
- страна изготовитель;
- условное обозначение модификации весов;
- заводской номер весов и штрих код с заводским номером;
- класс точности весов по ГОСТ OIML R76-1-2011;
- знак утверждения типа средств измерений;
- знак обращения продукции на рынке Евразийского экономического союза;
- максимальная нагрузка в виде: Max ...;
- минимальная нагрузка в виде: Min .;
-поверочный интервал весов: е =;
- действительная цена деления: d =;
- границы диапазона рабочих температур весов в виде: ...°С / ...°С.
В весах используется встроенное программное обеспечение (ПО), состоящее из двух частей (ПО взвешивающего модуля и ПО модуля терминала). ПО взвешивающего модуля выполняет функции по сбору и передаче измерительной информации. ПО модуля терминала выполняет функции по обработке и представлению измерительной информации.
Программное обеспечение заложено в микроконтроллерах весов в процессе производства. Идентификация программы осуществляется путем просмотра номера версии программного обеспечения и идентификационных признаков код 7 (ИНФО) в 1-ом уровне меню:
- меню 7.1 (ВЕРСИЯ) ^ ПО модуля терминала;
- меню 7.4 (ВАС VER.) ^ ПО взвешивающего модуля.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Взвешивающего модуля | Модуля терминала |
| Идентификационное наименование ПО | ВАС | отсутствует |
| Номер версии (идентификационный номер) ПО1) | 00.59.05-xx.yy2) | 01.76.05-xx.yy2) |
| Другие идентификационные признаки (ID) | отсутствует | отсутствует |
| 1) Номер версии (идентификационный номер) ПО не ниже указанного 2) x, у не относятся к метрологически значимой части ПО и могут принимать значения от 0 до 9 | ||
Метрологические и основные технические характеристики весов приведены в таблицах 2, 3 и 4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения характеристики для весов модификаций: | |||||||
| СЕ124-С+ | СЕ224-С+ | СЕ153-С+ | СЕ323-С+ | СЕ423-С+ | СЕ623-С+ | СЕ622-С+ | СЕ822-С+ | |
| Класс точности весов по ГОСТ OIML R 76-1 | специальный | высокий | ||||||
| Максимальная нагрузка весов Мах, г | 120 | 220 | 150 | 320 | 420 | 620 | 620 | 820 |
| Минимальная нагрузка весов Min, г | 0,01 | 0,01 | 0,02 | 0,02 | 0,02 | 0,02 | 0,5 | 0,5 |
| Действительная цена деления d, мг | 0,1 | 0,1 | 1 | 1 | 1 | 1 | 10 | 10 |
| Поверочный интервал весов е, мг | 1 | 1 | 10 | 10 | 10 | 10 | 100 | 100 |
| Число поверочных интервалов весов n | 120000 | 220000 | 15000 | 32000 | 42000 | 62000 | 6200 | 8200 |
| Пределы допускаемой погрешности весов | ||||||||
| (mpe) при поверке, мг, в | ||||||||
| интервалах взвешивания: | ||||||||
| От Min до 50 г включ. | ± 0,5 | ± 0,5 | ± 5 | ± 5 | ± 5 | ± 5 | — | — |
| Св. 50 г до Мах включ. | ± 1,0 | — | ± 10 | — | — | — | — | — |
| Св. 50 г до 200 г включ. | ± 1,0 | — | ± 10 | ± 10 | ± 10 | — | — | |
| Св. 200 г до Мах включ. | — | ± 1,5 | — | ± 15 | ± 15 | ± 15 | — | — |
| От Min до 500 г включ. | — | — | — | — | — | ± 50 | ± 50 | |
| Св. 500 г до Мах включ. | — | — | — | — | — | — | ± 100 | ± 100 |
| Диапазон выборки массы тары, г | От 0 до Мах | |||||||
| Диапазон устройства первоначальной установки нуля | От 0 % до 20 % Мах | |||||||
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем | От 0 % до 4 % Мах | |||||||
| Наименование характеристики | Значения характеристики для весов модификаций: | |||||
| СЕ1502-С+ | СЕ2202-С+ | СЕ4202-С+ | СЕ6202-С+ | СЕ6201-С+ | СЕ8201-С+ | |
| Класс точности весов по ГОСТ OIML R 76-1 | высокий | |||||
| Максимальная нагрузка весов Мах, г | 1500 | 2200 | 4200 | 6200 | 6200 | 8200 |
| Минимальная нагрузка весов Мт, г | 0,5 | 0,5 | 0,5 | 0,5 | 5 | 5 |
| Действительная цена деления d, мг | 10 | 10 | 10 | 10 | 100 | 100 |
| Поверочный интервал весов е, мг | 100 | 100 | 100 | 100 | 1000 | 1000 |
| Число поверочных интервалов весов n | 15000 | 22000 | 42000 | 62000 | 6200 | 8200 |
| Пределы допускаемой погрешности весов при | ||||||
| поверке (mpe), мг, | ||||||
| в интервалах взвешивания: | ||||||
| От Min до 500 г включ. | ± 50 | ± 50 | ± 50 | ± 50 | — | — |
| Св. 500 г до Мах включ. | ± 100 | — | — | — | — | — |
| Св. 500 г до 2000 г включ. | — | ± 100 | ± 100 | ± 100 | — | — |
| Св. 2000 г до Мах включ. | — | ± 150 | ± 150 | ± 150 | — | — |
| От Min до 5000 г включ. | — | — | — | — | ± 500 | ± 500 |
| Св. 5000 г до Мах включ. | — | — | — | — | ± 1000 | ± 1000 |
| Диапазон выборки массы тары, г | От 0 до Мах | |||||
| Диапазон устройства первоначальной установки нуля | От 0 % до 20 % Мах | |||||
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем | От 0 % до 4 % Мах | |||||
| Наименование характеристики | Значение характеристики для взвешивающего модуля | ||
| Модификация взвешивающего модуля | СЕ124-С+; CE224X+ | CE153X+; CE323^+; CE423X+; СЕ623-С+ | СЕ622-С+; СЕ822-С+; СЕ1502-С+; СЕ2202-С+; СЕ4202-С+; СЕ6202-С+; СЕ6201-С+; СЕ8201-С+ |
| Время установления показаний, с, не более | 2 | 1,5 | 1 |
| Габаритные размеры грузоприемной платформы (диаметр или длина; ширина), мм, не более | 90 | 120 | 182; 182 |
| Условия эксплуатации: - предельные значения температуры (Tmin, Tmax), °С с функцией isoCAL без функции isoCAL | +10, +30 +17, +27 | +10, +30 | |
| - относительная влажность воздуха, % | от 15 до 80 (без конденсации) | ||
| Габаритные размеры (длина; ширина; высота), мм, не более: | 325; 225; 365 | 320; 220; 155 | 325; 225; 100 |
| Масса, кг, не более | 5,5 | 4,0 | 6,0 |
| Параметры электрического питания через блок питания: - входное напряжение переменного тока, В - частота переменного тока, Гц - выходное напряжение постоянного тока, В | 230±10 % 50 ± 2 % 15 ± 1,5 | ||
| Потребляемая мощность, ВА, не более | 6 | ||
| Средний срок службы весов, лет | 10 | ||
| Вероятность безотказной работы за 2000 ч | 0,95 | ||
наносится на маркировочную табличку, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность весов неавтоматического действия СЕ плюс
| Наименование | Обозначение | Количество |
| Весы | — | 1 шт. |
| Блок питания | — | 1 шт. |
| Паспорт | СП0.005.088 ПС | 1 экз. |
| Руководство по эксплуатации на флэш-накопителе | СП0.005.087 РЭ | 1 экз. |
приведены в разделе 3 «Использование весов», разделе 4 «Программы весов» «Руководства по эксплуатации. Весы неавтоматического действия СЕ плюс» СП0.005.087 РЭ.
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2818
ТУ 28.29.31-022-13173535-2021 Весы неавтоматического действия СЕ плюс. Технические условия
