| Номер в госреестре | 84857-22 |
| Наименование СИ | Счетчики статические трехфазные переменного тока активной и реактивной энергии |
| Обозначение типа СИ | IE.7 |
| Изготовитель | Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО"), Республика Татарстан, г. Зеленодольск |
| Год регистрации | 2022 |
| Срок свидетельства | 05.03.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики статические трехфазные переменного тока активной и реактивной энергии IE.7 (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии, и времени.
Принцип действия счетчиков основан на преобразовании и измерении напряжения сети, а также измерении напряжения, пропорционального входному току. Измерительная схема, преобразующая ток, представляет собой экранированный трансформатор тока. Экран обеспечивает защиту от внешних магнитных полей. В качестве датчика напряжения используется резистивный делитель напряжения.
Сигналы напряжения от цепей напряжения и схемы преобразования тока преобразуются в цифровой код для дальнейшей обработки в микропроцессоре. Микропроцессор обеспечивает вычисление следующих величин:
- приращение активной, реактивной и полной электрической энергии на программно-задаваемом периоде интегрирования по 8 тарифам согласно программно-задаваемому тарифному расписанию и суммарного значения по всем тарифам;
- суммарных значений электрической энергии;
- средней мощности;
- средних значений напряжения, тока коэффициента мощности;
- мгновенных значений напряжения, напряжения гармоник, коэффициента нелинейных искажений напряжения;
- максимального и минимального значений напряжения, максимального и минимального значений напряжения в течение текущих суток;
- мгновенных значений тока, тока гармоник, коэффициента нелинейных искажений тока, суммарного значения тока по трем фазам;
- максимального и минимального значения тока;
- мгновенных значений фазного угла;
- мгновенных значений частоты напряжения сети;
- максимального и минимального значений частоты напряжения сети;
- мгновенное значение мощности;
- мгновенное значение коэффициента мощности.
Измерения выполняются счетчиками автоматически, просмотр результатов измерений на дисплее возможен как в режиме автоматической прокрутки, так и в ручном режиме. На дисплее также отображаются направление потока энергии, действующий тариф, состояние счетчика, интерфейсов связи и другие параметры.
Результаты измерений отображаются на жидкокристаллическом дисплее и заносятся в регистры счетчика, содержимое которых может быть передано по
Лист № 2 Всего листов 9
имеющимся информационным интерфейсам во внешние устройства, для которых обеспечена информационная совместимость со счетчиками.
Для поверки и тестирования счетчиков используются три светодиодных индикатора, расположенные на лицевой панели. Частота мигания двух индикаторов зависит от приложенной нагрузки и от постоянной счетчика (имп./кВтч и имп./квар-ч). Постоянная счетчика программируется и доступна для считывания по регистрам 0.3.0 (имп./кВтч) и 0.3.3 (имп./кварч). Частота мигания третьего индикатора зависит от частоты кварцевого генератора счетчика.
Счетчики имеют встроенные часы реального времени с резервированным питанием от автономного источника. Резервирование питания часов при потере напряжения осуществляется с помощью суперконденсатора или литиевой батареи.
Часы обеспечивают выполнение следующих функций:
- формирование периодов измерения мощностей и профилей нагрузки;
- ведение внутреннего календаря счетчика, который содержит информацию о годе, месяце, дне, дне недели, часе, минуте, секунде и переходе на следующий год;
- формирование меток времени каждого события, состоящих из даты, часа, минуты и секунды;
- смену тарифных программ;
- фиксация времени текущих (расчетных) показаний;
- регистрацию меток времени в журналах событий и профилей нагрузки;
- подсчет интервалов времени отображения информации и режиме автоматической прокрутки показаний на дисплее счетчика, измерение длительности провалов напряжения, измерение времени пропущенных периодов, измерение времени запрета выполнения команды фиксации расчетных показаний, подсчет интервалов времени вычисления мощности и т.п.
Счетчики выпускаются в нескольких исполнениях, отличающихся классами точности, входными сигналами и выходными интерфейсами.
Структура обозначения возможных исполнений счетчиков приведена ниже.
| Код | IE.7 | Dx(Tx) | Axy | Rxy | Sxy | Exy | Vxy | Lxy | Bxy | Mx | Kxy | I(M) |
| Номер позиции кода | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Исполнения счетчиков отображаются в обозначении, структура обозначения счетчиков приведена в таблице 1.
Таблица 1 - Возможные значения позиций кода обозначения_
| Позиции кода | Значение кода | |||
| Мнемоническое обозначение | x | y | Значение | |
| 1 | IE.7 | - | - | Счетчик статический трехфазный переменного тока активной и реактивной энергиии |
| 2 | D | 2 | - | Счетчик непосредственного включения |
| T | 1 | - | Трансформаторный универсальный |
| 3 | * | Класс точности 0,5S по ГОСТ 31819.22-2012 | ||
| 3 | A | 4 | * | Класс точности 1 по ГОСТ 31819.21-2012 |
| * | 1 | Измерение активной энергии в одном направлении (А+) | ||
| * | 2 | Измерение активной энергии в двух направлениях (А+, А-) | ||
| 4 | * | Класс точности 1 по ГОСТ 31819.23-2012 | ||
| 5 | * | Класс точности 2 по ГОСТ 31819.23-2012 | ||
| * | 1 | Измерение реактивной энергии в одном направлении (R+ - суммарное значение при нахождении вектора нагрузки в первом и втором квадрантах) | ||
| * | 2 | Измерение реактивной энергии в двух направлениях (R+ - суммарное значение при нахождении вектора нагрузки в первом и втором квадрантах; R- - суммарное значение при нахождении вектора нагрузки в третьем и четвертом квадрантах) | ||
| 4 | R | * | 3 | Измерение принятой реактивной энергии при индуктивном характере нагрузки (R1) и отданной реактивной энергии при емкостном характере нагрузки (R4) |
| * | 4 | Измерение реактивной энергии в двух направлениях при индуктивном характере нагрузки (R1, R3) | ||
| * | 5 | Измерение реактивной энергии по четырем квадрантам (R1, R2, R3, R4) | ||
| * | 6 | Измерение реактивной энергии по четырем квадрантам и в двух направлениях (R1, R2, R3, R4, R+, R-) | ||
| 4 | * | Погрешность определения полной энергии 1 % | ||
| 5 | S | 5 | * | Погрешность определения полной энергии 2 % |
| * | 3 | Вычисление полной энергии по формуле S=UIt | ||
| 6 | E | 1 | * | Внешнее питание от дополнительного источника |
| * | 2 | Автономное питание через оптопорт | ||
| n | * | Число дискретных входов (от 1 до 5) | ||
| 7 | V | * | 2 | В качестве управляющего напряжения используется фазное напряжение |
| N | * | Число дискретных входов (от 1 до 8) | ||
| 8 | L | * | 1 | Нормально разомкнутый контакт |
| * | 2 | Твердотельное реле | ||
| 9 | B | 1 | 1 | Один высоковольтный выход управления нагрузкой (бистабильное реле) |
| 10 | М | 2 | - | Встроенные часы с резервным питанием от суперконденсатора |
| 3 | - | Встроенные часы с резервным питанием от литиевой батареи |
| 11 | К | 0 | * | Основной интерфейс: инфракрасный порт |
| * | 2 | Дополнительный интерфейс RS-232 | ||
| * | 3 | Дополнительный интерфейс RS-485 | ||
| 12 | I | - | - | Счетчик в едином корпусе |
| M | - | - | Счетчик с подключенными модулями интерфейсов |
Защита от несанкционированного вмешательства обеспечивается путем установки пломбы, предотвращающей вскрытие корпуса счетчика, а также применением специализированной программной среды, устанавливаемой изготовителем на этапе производства, у которой отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения счётчика.
Заводской номер наносится методом лазерной гравировки на корпус счетчика, что обеспечивает идентификацию каждого прибора в процессе эксплуатации.
Знак поверки наносится на средство измерений давлением на навесную пломбу, расположенную в месте винтового крепления крышки к корпусу, а также в соответствующий раздел паспорта и/или на свидетельство о поверке.

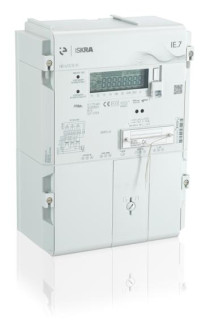

Общий вид счетчиков представлен на рисунке 1.
а
Рисунок 1 - Общий вид счетчиков статических трехфазных переменного тока активной и реактивной энергии IE.7
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Программное обеспечение (далее - ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени. Идентификационные данные ПО счётчиков указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MT880 ARM 035000417 ALL.hex |
| Номер версии (идентификационный номер) ПО | ISKACMT880100400 |
| Цифровой идентификатор ПО | A6 56 90 88 3E D8 B2 B1 D8 C3 E1 07 0E B0 17 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики счетчиков
| Наименование характеристики | Значение |
| Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности: - для счетчиков класса точности 0,5 S - для счетчиков класса точности 1 | по ГОСТ 31819.22-2012 по ГОСТ 31819.21-2012 |
| Пределы основной относительной погрешности при измерении реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности: - для счетчиков класса точности 1 - для счетчиков класса точности 2 | по ГОСТ 31819.23-2012 по ГОСТ 31819.23-2012 |
Таблица 4 - Пределы дополнительных погрешностей при измерении электрической энергии от воздействия влияющих величин_
| Влияющая величина | Дополнительные погрешности при измерении активной энергии (мощности) для счетчиков класса точности | Дополнительные погрешности при измерении реактивной энергии (мощности) для счетчиков класса точности | ||
| 0,5S | 1 | 1 | 2 | |
| Изменение температуры окружающего воздуха | Средний температурный коэффициент, %/К | |||
| ±0,03 | ±0,03 | ±0,03 | ±0,03 | |
| Измерение напряжения в пределах ±10 %* | Пределы дополнительных допускаемых погрешностей, % | |||
| ±0,1 | ±0,5 | ±0,5 | ±0,5 | |
| Измерение частоты в пределах ±2 %* | ±0,2 | ±0,5 | ±0,2 | ±0,5 |
| Влияние обратной последовательности фаз | ±0,1 | ±0,5 | - | - |
| Влияние несимметрии напряжения | ±0,1 | ±0,5 | - | - |
| Влияние гармоник в цепях тока и напряжения | ±0,2 | ±0,5 | - | - |
| Влияние нечетных гармоник в цепи переменного тока | ±0,1 | ±0,2 | - | - |
| Влияние субгармоник в цепи переменного тока | ±0,2 | ±0,5 | - | - |
| Влияние постоянного тока и четных гармоник в цепи переменного тока | - | ±3 | ±3 | ±3 |
| Влияние постоянной магнитной индукции внешнего происхождения | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
Лист № 7 Всего листов 9
Продолжение таблицы 4 ____
| Влияние магнитной индукции внешнего происхождения 0,5 мТл | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| Влияние функционирования вспомогательных частей | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Влияние радиочастотных электромагнитных полей | ±1 | ±2 | ±2 | ±3 |
| Влияние кондуктивных помех, наводимых радиочастотными полями | ±2 | ±2 | ±2 | ±3 |
| Влияние наносекундных импульсных помех | ±2 | ±4 | ±4 | ±4 |
| Влияние колебательных затухающих помех | ±2 | ±2 | ±2 | ±4 |
| * - в рабочих диапазонах токов и коэффициентов мощности, для прочих влияющих величин при значениях тока и коэффициента мощности, установленных ГОСТ 31819.212012, ГОСТ 31819.22-20012 и ГОСТ 31819.23-2012 | ||||
Таблица 5 - Основные технические характеристики счетчиков
| Наименование характеристики | Значение |
| Ряд значений базового тока для исполнений с непосредственным включением (в зависимости от исполнения), А | 5; 10 |
| Ряд значений максимального тока для исполнений с непосредственным включением (в зависимости от исполнения), А | 60; 80; 100; 120 |
| Ряд значений номинального тока для исполнений с трансформаторным включением (в зависимости от исполнения), А | 1; 1,5; 2; 5 |
| Ряд значений максимального тока для исполнений с трансформаторным включением (в зависимости от исполнения), А | 6; 10 |
| Стартовый ток для счетчиков класса точности 0,5S | по ГОСТ 31819.222012 |
| Стартовый ток для счетчиков класса точности 1 | по ГОСТ 31819.212012 |
| Номинальное фазное напряжение ^ом, В | 3х57,7; 3х220; 3х230 |
| Диапазон рабочего напряжения, % от ^ом | от 80 до 115 |
| Номинальная частота, Гц | 50 |
| Диапазон рабочих частот, Гц | от 45 до 55 |
| Ход часов реального времени в зависимости от температуры окружающего воздуха (Т, °С), с/сутки, не более | ±(0,5+0,15-|23-T|) |
| Потребляемая мощность для счетчиков: - по цепям напряжения, активная/полная, не более - в цепях тока на фазу, В-А, не более | 2 Вт / 5 В-А 0,01 |
| Период регистрации профиля нагрузки | 5 минут 15 минут, 30 минут, 1 час, 1 сутки |
Лист № 8 Всего листов 9
Продолжение таблицы 5__
| Габаритные размеры, мм, не более | 244 х 177 х 79 |
| Класс защиты | II |
| Требования к электромагнитной совместимости | по ГОСТ 31818.11-2012 |
| Степень защиты корпуса в зависимости от исполнения | IP54 |
| Интерфейсы (связь) | Оптический порт GSM/GPRS, LPWAN, ZigBee, радиоинтерфейс 433 МГц, радиоинтерфейс 868 МГц |
| Поддерживаемые протоколы обмена | DLMS/COSEM/СПОДЭС |
| Масса, кг, не более | 1,7 |
| Средний срок службы, лет, не менее | 20 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, %, не более - атмосферное давление, кПа | от -40 до +70 95 от 84 до 107 |
наносится на лицевую сторону счетчика методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Счетчик статический трехфазный переменного тока активной и реактивной энергии IE. 7 | IE. 7-Х-Х-Х-Х-Х-Х-Х-Х-Х-Х-Х | 1 |
| Руководство по эксплуатации | ДНРТ.411152.003 РЭ | 1 |
| Паспорт | ДНРТ.411152.003 ПС | 1 |
| Примечание: Значение Х - в зависимости от модификации счетчика | ||
приведены в разделе 1 документа ДНРТ.411152.003 РЭ «Счетчики статические трехфазные переменного тока активной и реактивной энергии IE.7. Руководство по эксплуатации»
Приказ Министерства промышленности и торговли РФ от 21 января 2011 г. N 57 «Об утверждении методических рекомендаций по техническим требованиям к системам и приборам учета воды, газа, тепловой энергии, электрической энергии».
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
Лист № 9 Всего листов 9
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ДНРТ.411152.003 ТУ Счетчики статические трехфазные переменного тока активной и реактивной энергии IE.7. Технические условия
