Государственный реестр средств измерений

Счетчики электрической энергии однофазные многофункциональные IE.5-E, 84858-22

84858-22
Счетчики электрической энергии однофазные многофункциональные IE.5-E (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 84858-22
Наименование СИ Счетчики электрической энергии однофазные многофункциональные
Обозначение типа СИ IE.5-E
Изготовитель Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО"), Республика Татарстан, г. Зеленодольск
Год регистрации 2022
Срок свидетельства 05.03.2027
МПИ (интервал между поверками) 16 лет
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики электрической энергии однофазные многофункциональные IE.5-E (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Описание

Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.

Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам.

В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений электроэнергии между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии в зависимости от модификации счетчика, ЖК-дисплей для просмотра измеряемой информации.

Структура обозначения возможных исполнений счетчика приведена ниже.

Код

IE.5-E

XX

Х

Х

Х

Номер позиции кода

1

2

3

4

5

Исполнения счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1 .

Позиция кода

Значение кода

1

Счетчик электрической энергии однофазный IE.5-E

2

В2 - Счетчик непосредственного включения (максимальный ток 100 А) D0 - Счетчик непосредственного включения (максимальный ток 60 А) D1 - Счетчик непосредственного включения (максимальный ток 85 А)

3

1    - Класс точности 1 по ГОСТ 31819.21-2012 при измерении активной энергии

2    - Класс точности 2 по ГОСТ 31819.21-2012 при измерении активной энергии

4

2    - Класс точности 2 по ГОСТ 31819.23-2012 при измерении реактивной энергии

3    - Класс точности 3 по ГОСТ 31819.23-2012 при измерении реактивной энергии

5

Тип интерфейса для связи:

G - Наличие встроенного GSM/GPRS модема; R - Наличие встроенного радио интерфейса.

Защита от несанкционированного вмешательства обеспечивается путем установки пломбы, предотвращающей вскрытие корпуса счетчика, а также применением специализированной программной среды, устанавливаемой изготовителем на этапе производства, у которой отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения счётчика.

Заводской номер наносится методом лазерной гравировки на корпус счетчика, что обеспечивает идентификацию каждого прибора в процессе эксплуатации.

Знак поверки наносится на средство измерений давлением на навесную пломбу, расположенную в месте винтового крепления крышки к корпусу, а также в соответствующий раздел паспорта и/или на свидетельство о поверке.

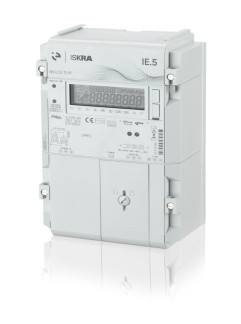

Общий вид счетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа (1) и обозначение места нанесения знака поверки (2) на счетчики

Счетчики ведут учет электрической энергии по действующим тарифам (до 8 тарифов).

Счетчики обеспечивают учет:

-    текущего времени и даты;

-    активной электрической энергии и мощности;

-    четырехквадрантной реактивной энергии и мощности;

-    суммарной энергии и мощности;

-    мгновенного значения напряжения, тока, коэффициента мощности, частоты. Обмен информацией с внешними устройствами обработки данных

осуществляется по имеющемуся интерфейсу, в зависимости от модификации счетчика.

Программное обеспечение

Программное обеспечение (далее - ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени. Идентификационные данные ПО счётчиков указаны в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ISK550E_B01300000_C02302000_A0230xxx.hex

Номер версии (идентификационный номер) ПО

ISK550EC02302000

Цифровой идентификатор ПО

E4 50 16 71 26 5D 2A 88 1E 78 6B 9E 60 31 A1 EB 01 17 0F 7B C8 82 A2 88 9B 49 33 77 C6 FD 90 C0 0A 60 F6 04 A9 AD 27 86 17 15 4D E2 96 43 27 A4 F9 E0 82 EE 76 26 D6 EE 04 E5 E1 85 53 17 D9 6F

Алгоритм вычисления цифрового идентификатора ПО

ECDSA signature

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 3 - Метрологические характеристики счетчиков

Наименование характеристики

Значение

Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, %

-    для счетчиков класса точности 1 по ГОСТ 31819.21-2012

-    для счетчиков класса точности 2 по ГОСТ 31819.21-2012

±1

±2

Пределы основной относительной погрешности при измерении реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, %

-    для счетчиков класса точности 2 по ГОСТ 31819.23-2012

-    для счетчиков класса точности 3 по ГОСТ 31819.23-2012

±2

±3

Наименование характеристики

Значение

Номинальное напряжение Ином, В

230

Расширенный рабочий диапазон напряжения, В

от 0,8 до 1,15-ином

Базовый ток 1б, А

5

Максимальный ток 1макс, А

60; 85;100

Стартовый ток (чувствительность) 0,0041б, А

0,02

Номинальное значение частоты сети, Гц

50 ± 7,5

Постоянная светодиодного выхода счётчика, имп./кВтч (имп./кВАр-ч)

1000

Постоянная импульсного выхода счётчика, имп./кВт-ч (имп./кВАр-ч)

250

Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012

1

Число тарифов, не менее

8

Степень защиты корпуса

IP 54

Интерфейсы (связь)

Оптический порт GSM/GPRS, LPWAN, ZigBee, радиоинтерфейс 433 МГц, радиоинтерфейс 868 МГц

Поддерживаемые протоколы обмена

DLMS/COSEM/СПОДЭС

Предельный рабочий диапазон температур, °С

от -40 до +70

Предельный диапазон температур хранения и транспортирования, °С

от -40 до +80

Масса, кг, не более

1,1

Габаритные размеры для модификаций (ВхШхГ), мм, не более

160х130х67

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на лицевую сторону счетчика методом лазерной гравировки, и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность

Наименование

Обозначение

Количество

Счетчик электрической энергии однофазный многофункциональный IE.5-E

IE.5 -E-ХХ-Х-Х-Х

1

Руководство по эксплуатации

ДНРТ.411152.001 РЭ

1

Паспорт

ДНРТ.411152.001 ПС

1

Примечание: Значение Х - в зависимости от модификации счетчика

Сведения о методиках (методах) измерений приведены в разделе 1 документа ДНРТ.411152.001 РЭ «Счетчики электрической энергии однофазные многофункциональные IE.5-E. Руководство по эксплуатации»

Нормативные документы

Приказ Министерства промышленности и торговли РФ от 21 января 2011 г. N 57 «Об утверждении методических рекомендаций по техническим требованиям к системам и приборам учета воды, газа, тепловой энергии, электрической энергии».

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ДНРТ.411152.001 ТУ Счетчики электрической энергии однофазные многофункциональные IE.5-E. Технические условия
