| Номер в госреестре | 84859-22 |
| Наименование СИ | Счетчики электрической энергии трехфазные многофункциональные |
| Обозначение типа СИ | IE.5-T |
| Изготовитель | Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО"), Республика Татарстан, г. Зеленодольск |
| Год регистрации | 2022 |
| Срок свидетельства | 05.03.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные многофункциональные 1Е.5-Т (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных четырехпроводных цепях электрической энергии.
Принцип действия счетчиков основан на преобразовании и измерении напряжения сети, а также измерении напряжения, пропорционального входному току, возникающего в воздушных зазорах петель Роговского. Измерительная схема, преобразующая ток, представляет собой петлю Роговского. В качестве датчика напряжения используется резистивный делитель напряжения.
Сигналы напряжения от цепей напряжения и схемы преобразования тока преобразуются в цифровой код для дальнейшей обработки в микропроцессоре.
Микропроцессор обеспечивает вычисление счетчиком следующих величин:
- активной энергии и мощности;
- реактивной энергии и мощности (по квадрантам);
- полной энергии и мощности;
- мгновенных значений мощности;
- мгновенных значений токов в каждой фазе;
- мгновенных значений фазных напряжений;
- мгновенных значений коэффициентов мощности (по фазам);
- частоты напряжения сети;
- текущего времени и даты.
Измерения выполняются счётчиками автоматически, просмотр результатов измерений на дисплее возможен как в режиме автоматической прокрутки, так и в ручном режиме. На дисплее также отображаются направление потока энергии, действующий тариф, состояние счетчика и другие параметры.
Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам. Результаты измерений отображаются на жидкокристаллическом дисплее и заносятся в регистры счетчиков, содержимое которых
может быть передано по имеющимся информационным интерфейсам во внешние устройства, для которых обеспечена информационная совместимость со счетчиками.
Счетчики имеют встроенные часы реального времени с резервированным питанием от автономного источника. Резервирование питания часов при потере напряжения осуществляется с помощью литиевой-тионихлоридной батареи.
Часы обеспечивают выполнение следующих функций:
- формирование периодов измерения мощности и профилей нагрузки;
- ведение внутреннего календаря счетчика, который содержит информацию о годе, месяце, дне, дне недели, часе, минуте, секунде и переходе на следующий год;
- формирование меток времени каждого события, состоящих из даты, часа, минуты и секунды;
- смену тарифных программ;
- фиксацию времени текущих (расчетных) показаний.
Структура обозначения возможных исполнений счетчиков приведена ниже.
| Код | 1Е.5-Т | XX | Х | Х | Х |
| Номер позиции кода | 1 | 2 | 3 | 4 | 5 |
Исполнения счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.
Таблица 1 - Возможные значения позиций кода обозначения
| Позиция кода | Значение кода |
| 1 | Счетчик электрической энергии однофазный IE.5-T |
| 2 | D0 - Счетчик непосредственного включения (максимальный ток 60 А) D1 - Счетчик непосредственного включения (максимальный ток 85 А) D2 - Счетчик непосредственного включения (максимальный ток 100 А) D3 - Счетчик непосредственного включения (максимальный ток 120 А) |
| 3 | 1 - Класс точности 1 по ГОСТ 31819.21-2012 при измерении активной энергии 2 - Класс точности 2 по ГОСТ 31819.21-2012 при измерении активной энергии |
| 4 | 2 - Класс точности 2 по ГОСТ 31819.23-2012 при измерении реактивной энергии 3 - Класс точности 3 по ГОСТ 31819.23-2012 при измерении реактивной энергии |
| 5 | Тип интерфейса для связи: G - Наличие встроенного GSM/GPRS модема; R - Наличие встроенного радио интерфейса. |
Защита от несанкционированного вмешательства обеспечивается путем установки пломбы, предотвращающей вскрытие корпуса счетчика, а также применением специализированной программной среды, устанавливаемой изготовителем на этапе производства, у которой отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения счётчика.
Заводской номер наносится методом лазерной гравировки на корпус счетчика, что обеспечивает идентификацию каждого прибора в процессе эксплуатации.
Знак поверки наносится на средство измерений давлением на навесную пломбу, расположенную в месте винтового крепления крышки к корпусу, а также в соответствующий раздел паспорта и/или на свидетельство о поверке.

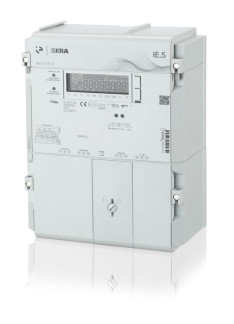

Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа (1) и обозначение места нанесения знака поверки (2) на счетчики
Программное обеспечение (далее - ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени. Идентификационные данные ПО счётчиков указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ISK550T B01300000 C02302002 A0230xxxx.hex |
| Номер версии (идентификационный номер) ПО | ISK550TC02302002 |
| Цифровой идентификатор ПО | B5 3C 1D 7D 00 80 4F Е3 Е9 15 A8 FE 86 78 33 95 25 FF 42 CC B4 B0 37 01 82 35 8B 47 F3 0B F1 C4 E6 B8 B0 29 8B D7 7F D5 3F F1 2B CC 82 C3 4C C6 1C 1B 5F F2 4A 39 26 83 2A EC FF E3 E5 9E 74 FD |
| Алгоритм вычисления цифрового идентификатора ПО | ECDSA signature |
| Уровень защиты программного | обеспечения от непреднамеренных и |
преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
| Наименование характеристики | Значение |
| Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, % - для счетчиков класса точности 1 по ГОСТ 31819.21-2012 - для счетчиков класса точности 2 по ГОСТ 31819.21-2012 | ±1 ±2 |
| Пределы основной относительной погрешности при измерении реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, % - для счетчиков класса точности 2 по ГОСТ 31819.23-2012 - для счетчиков класса точности 3 по ГОСТ 31819.23-2012 | ±2 ±3 |
Таблица 4 - Основные технические характеристики счетчиков
| Наименование характеристики | Значение |
| Номинальное напряжение Ином, В | 3x230/400 |
| Расширенный рабочий диапазон напряжения, В | от 0,8 до 1,15-ином |
| Базовый ток 1б, А | 5 |
| Максимальный ток 1макс, А | 60; 85;100;120 |
| Стартовый ток (чувствительность) 0,0041б, А | 0,02 |
| Номинальное значение частоты сети, Гц | 50 ± 7,5 |
| Постоянная светодиодного выхода счётчика, имп./кВтч (имп./кВАр-ч) | 1000 |
| Постоянная импульсного выхода счётчика, имп./кВт-ч (имп./кВАр-ч) | 250 |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 | 1 |
| Число тарифов, не менее | 8 |
| Степень защиты корпуса | IP 54 |
| Интерфейсы (связь) | Оптический порт GSM/GPRS, LPWAN, ZigBee, радиоинтерфейс 433 МГц, радиоинтерфейс 868 МГц |
| Поддерживаемые протоколы обмена | DLMS/COSEM/СПОДЭС |
| Предельный рабочий диапазон температур, °С | от -40 до +70 |
| Предельный диапазон температур хранения и транспортирования, °С | от -40 до +80 |
| Масса, кг, не более | 1,6 |
| Габаритные размеры для модификаций (ВхШхГ), мм, не более | 244х177х79 |
| Средний срок службы, лет, не менее | 30 |
наносится на лицевую сторону счетчика методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии трехфазный многофункциональный Ш.5-Т | Ш.5-Т-ХХ-Х-Х-Х | 1 |
| Руководство по эксплуатации | ДНРТ.411152.002 РЭ | 1 |
| Паспорт | ДНРТ.411152.002 ПС | 1 |
| Примечание: Значение Х - в зависимости от модификации счетчика | ||
приведены в разделе 1 документа ДНРТ.411152.002 РЭ «Счетчики электрической энергии трехфазный многофункциональный Ш.5-Т. Руководство по эксплуатации»
Приказ Министерства промышленности и торговли РФ от 21 января 2011 г. N 57 «Об утверждении методических рекомендаций по техническим требованиям к системам и приборам учета воды, газа, тепловой энергии, электрической энергии».
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ДНРТ.411152.002 ТУ Счетчики электрической энергии трехфазные многофункциональные 1Е.5-Т. Технические условия
