| Номер в госреестре | 84861-22 |
| Наименование СИ | Счетчики электрической энергии статические однофазные многофункциональные |
| Обозначение типа СИ | АТОМ 1 |
| Изготовитель | Общество с ограниченной ответственностью "АтомЦифроСбыт" (ООО "АтомЦифроСбыт"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 11.03.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии статические однофазные многофункциональные АТОМ 1 (далее - счетчики) предназначены для измерения и учета активной и реактивной (или только активной) энергии прямого и обратного (или только прямого) направлений, измерений параметров сети: среднеквадратических значений напряжения и силы переменного тока, частоты сети, коэффициента мощности, а также измерения показателей качества электрической энергии в рабочем диапазоне счетчика: отклонения основной частоты напряжения электропитания, установившегося отклонения напряжения, длительности и глубины провала напряжения, длительности и величины перенапряжения.
Счетчики предназначены для использования в различных отраслях экономики, науки и техники, на объектах электроэнергетики, промышленности, жилищно-коммунального хозяйства и у бытовых потребителей электрической энергии, автономно и (или) в составе интеллектуальных систем учёта электрической энергии (ИСУЭ), автоматизированных информационно-измерительных систем коммерческого учёта электрической энергии (АИИС КУЭ), массового сбора данных и информации, а также их централизованной программной обработки.
Принцип действия счётчиков основан на измерениях входных синусоидальных аналоговых сигналов напряжения и тока питающей сети с использованием измерительных элементов и последующим аналого-цифровом преобразовании аналоговых сигналов в цифровые сигналы (дискретные коды), и их перемножении с последующей программной обработкой с использованием специализированного контроллера.
Конструктивно счетчики выполнены в виде единого корпуса с крышкой зажимной платы (клеммной колодки). В конструкцию счётчиков входят следующие функциональные узлы: корпус, зажимная плата (клеммная колодка), измерительные элементы напряжения и тока, реле (размыкатель) управления нагрузкой, аналого-цифровые преобразователи, сигнальный микропроцессор, микроконтроллер, энергонезависимая память и интерфейсы связи.
Структура условного обозначения модификаций счетчиков представлена в таблице 1.
X
X
X
X
X X
X
X
АТОМ 1
Код обозначения встроенного модуля интерфейса связи, а также обозначение протокола обмена: GS01, PL03, NB02.
Код дополнительных функций по Таб.№ 3.
Код интерфейса связи по Таб.№ 2.
Количество измерительных элементов:
1 - один измерительный элемент (датчик тока) в цепи фазы;
2 - два измерительных элемента (датчика тока) в цепи фазы и нейтрали.
Базовый (максимальный) ток:
5 - 5(60) А;
9 - 5(80)А.
6 - 5(100)А
8 - 10 (100) А_
Номинальное напряжение цепи переменного тока: 4 - 230 В.
Класс точности:
1 - 1,0 по активной электрической энергии;
7 - 1,0/1,0 по активной/реактивной электрической энергии;
8 - 1,0/2,0 по активной/реактивной электрической энергии.
Исполнение корпуса:
S7 - для установки в щиток;
R7 - для установки на DIN-рейку; C4 - для наружной установки.
Наименование типа счетчиков
Примечание: отсутствие буквы или цифры в структуре означает отсутствие соответствующей функции_
Таблица 2 - Интерфейсы связи1)
| Обозначение | Наименование интерфейса связи |
| O | Оптический порт |
| I | IrDA (инфракрасный) |
| A | RS485 |
| E | RS232 |
| M | MBUS |
| P | PLC |
| R1 | Радиоинтерфейс со встроенной антенной |
| R2 | Радиоинтерфейс с внешней антенной |
| R3 | Радиоинтерфейс с возможность переключения на работу с внутренней или внешней антенной |
| G | GSM |
| B | USB |
| C | Картоприемник |
| N | Ethernet |
| W | WiFi |
| K | Клавиатура |
| T | Bluetooth |
| F | NFC |
| D | RFID |
Обозначение__Наименование интерфейса связи
Примечание: 1) коды, обозначающие технологию (стандарт) исполнения интерфейсов связи могут быть расширены производителем. Описание вновь введенных кодов приведено в эксплуатационной документации на счётчики и на сайте производителя. Дополнительные коды могут быть введены только для функциональности, не влияющей на метрологические характеристики счётчика
Таблица 3 - Дополнительные функции1)
| Обозначение | Наименование дополнительной функции |
| Q | Реле управления нагрузкой потребителя |
| S | Реле сигнализации |
| U | Показатели качества электрической энергии |
| V | Электронные пломбы |
| J | Возможность подключения резервного источника питания |
| L | Подсветка жидкокристаллического индикатора |
| F | Датчик электромагнитного воздействия |
| N | Внешнее питание интерфейса |
| Примечание: 1) коды, обозначающие дополнительные функции могут быть расширены производителем. Описание вновь введенных кодов приведено в эксплуатационной документации на счётчики и на сайте производителя. Дополнительные коды могут быть введены только для функциональности, не влияющей на метрологические характеристики счётчика | |
Заводской номер наносится на лицевую часть кожуха корпуса счетчиков любым технологическим способом в виде цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбирование.

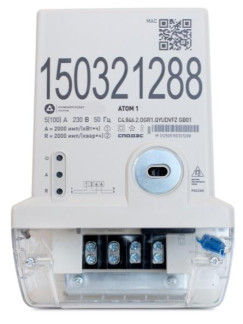

Рисунок 1 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки
(регулировки)
Программное обеспечение (далее - ПО) счетчиков состоит из встроенного и внешнего ПО. Встроенное программное обеспечение (далее - ВПО) счетчиков предназначено для выполнения измерений параметров цепи переменного тока и программной обработки учётных данных в точке подключения счетчиков. ВПО осуществляет сохранение необходимых параметров в энергонезависимой памяти счетчиков при снятии напряжения внешнего питания. ВПО счетчиков также осуществляет вывод параметров на дисплей (при наличии), обмен данными и информацией посредством существующих интерфейсов связи. ВПО является метрологически значимым.
Внешнее программное обеспечение «Admin Tools» не является метрологически значимым и предназначено для настройки параметров (конфигурирования, перепрограммирования) счётчиков и считывания с них необходимых сведений и информации, в том числе, о самих счётчиках, их техническом состоянии, измерительной и учтённой информации.
Конструкция счётчиков исключает возможность несанкционированного вмешательства либо воздействия на ВПО и накопленную измерительную информацию.
Уровень защиты ВПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ВПО счетчиков приведены в таблице 4.
Таблица 4 - Идентификационные данные ВПО
| Идентификационные данные | Значение | |||
| Идентификационное наименование ПО | 2070 | 2071 | 2072 | 2073 |
| Номер версии (идентификационный номер ПО), не ниже | 1 | |||
| Цифровой идентификатор ПО | 31BF | A379 | DDAC | E87F |
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип включения цепей напряжения и тока | непосредственное |
| Класс точности при измерении: - активной электрической энергии по ГОСТ 31819.21-2012 - реактивной электрической энергии по ГОСТ 31819.23-2012 | 1 1; 2 |
| Постоянная счетчика в режимах телеметрии и поверки, имп./(кВт-ч) (ипм./(кварч)) | 2000 |
| Номинальное значение частоты питающей сети _ /ном, Гц | 50; 60 |
| Номинальное напряжение U/ном, В | 230 |
| Базовый ток /б, А | 5; 10 |
| Максимальный ток /макс, А | 60; 80; 100 |
| Стартовый ток (чувствительность), мА, не более: По активной энергии - класс точности 1 по ГОСТ 31819.21-2012 По реактивной энергии: - класс точности 1 по ГОСТ 31819.23-2012 - класс точности 2 по ГОСТ 31819.23-2012 | 0,004 /б 0,004 /б 0,005 /б |
| Диапазон измерений среднеквадратического значения напряжения переменного тока, В | от 0,75-Ццом до 1,15- Uном |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % | ±0,5 |
| Средний температурный коэффициент при измерении среднеквадратических значений фазного напряжения переменного тока в диапазоне рабочих температур, %/°С | ±0,03 |
| Диапазон измерений среднеквадратических значений силы переменного тока, А | от 0,05/ до /макс |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений силы переменного тока, % | ±2,0 |
| Средний температурный коэффициент при измерении среднеквадратических значений силы переменного тока, %/°С | ±0,05 |
| Диапазон измерений частоты переменного тока /, Гц - для счётчиков 50 Гц - для счётчиков 60 Гц | от 47,5 до 52,5 от 57,0 до 63,0 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Г ц | ±0,05 |
| Наименование характеристики | Значение |
| Диапазон измерений отклонения основной частоты напряжения электропитания А/, Гц 1) | от - 2,5 до + 2,5 |
| Пределы допускаемой абсолютной погрешности измерений отклонения основной частоты напряжения электропитания, Гц 1) | ±0,05 |
| Диапазон измерений коэффициента мощности cos^ | от 0,8С2) до 0,5L2); от - 0,8С до + 0,5L |
| Пределы допускаемой абсолютной погрешности измерений коэффициента мощности cos^ | ±0,05 |
| Диапазон измерений установившегося отклонения напряжения, 5U , от ином % 1 3) | от - 25 до + 15 |
| Пределы допускаемой относительной погрешности измерений установившегося отклонения напряжения, % 1) 3) | ±0,5 |
| Диапазон измерений перенапряжения бЦ^р, % от ином 1) 3) | от 0 до 15 |
| Пределы допускаемой относительной погрешности измерений перенапряжения, % 1) 3) | ±0,5 |
| Диапазон измерений длительности перенапряжения, с 1) 3) | от 2 до 60 |
| Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, с 1) 3) | ±2 |
| Диапазон измерений глубины провала напряжения бип, % 1) 3) | от 0 до 25 |
| Пределы допускаемой относительной погрешности измерений глубины провала напряжения, % 1) 3) | ±0,5 |
| Диапазон измерений длительности провала напряжения А/пи, с 1) 3) | от 2 до 60 |
| Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения, с 1) 3) | ±2 |
| Диапазон измерений активной электрической мощности | таблица 6 |
| Пределы допускаемой основной относительной погрешности измерений активной электрической мощности | таблица 6 |
| Диапазон измерений реактивной электрической мощности | таблицы 7, 8 |
| Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности | таблицы 7, 8 |
| Диапазон измерений полной мощности | таблицы 9, 10 |
| Пределы допускаемой основной относительной погрешности измерений полной электрической мощности | таблицы 9, 10 |
| Точность хода часов, с/сутки: - в нормальных условиях измерений - при отключенном внешнем электрическом питании | ±0,5 ±1,0 |
| Средний температурный коэффициент точности хода часов в температурных диапазонах, с/(сут0С): - от - 40 до - 10 и от + 45 до + 70 - от - 10 до + 21 и от + 25 до + 45 | ±0,20 ±0,15 |
| Нормальные условия измерений: - температура окружающей среды, 0С - относительная влажность, % | от 21 до 25 от 30 до 80 |
_Наименование характеристики__Значение_
1) для модификаций счётчиков с индексом «U» - измерение показателей качества электрической энергии;
2) здесь и далее знаком «L» обозначена индуктивная нагрузка, знаком «С» обозначена емкостная нагрузка;
3) измерение показателей качества электроэнергии выполняется в соответствии с классом «S» характеристик процесса измерений по ГОСТ 30804.4.30-2013 на основе несинхронных с сетью и всемирным координированным временем UTC измерениях среднеквадратических значений напряжения в рабочем диапазоне счетчика._
Таблица 6 - Пределы допускаемой основной относительной погрешности измерений активной электрической мощности для счетчиков класса точности 1
| Значение силы переменного тока для счетчиков, А | Значение напряжения переменного тока, В | Коэффициент мощности cos ф | Пределы допускаемой относительной погрешности измерений активной электрической мощности, % |
| 0,05/б <Т <0,10Тб | ином | 1,0 | ±1,5 |
| 0,10 Тб <Т <Тмакс | Цном | ±1,0 | |
| 0,10 /б <Т <0,20Тб | Цном | 0,5L/0,8C | ±1,5 |
| 0,20Тб <Т <Тмакс | Цном | 0,5L/0,8C | ±1,0 |
| 0,20Тб <Т <Тмакс | Цном | 0,25L | ±3,5 |
Таблица 7 - Пределы допускаемой основной относительной погрешности измерений
реактивной электрической мощности для счетчиков класса точности 1
| Значение силы переменного тока для счетчиков, А | Значение напряжения переменного тока, В | Коэффициент мощности sin ф (при индуктивной или емкостной нагрузке) | Пределы допускаемой относительной погрешности измерений реактивной электрической мощности, % |
| 0,05Тб <Т <0,10Тб | Цном | 1,0 | ±1,5 |
| 0,10 Тб <Т <Тмакс | Цном | ±1,0 | |
| 0,10Тб <Т <0,20Тб | Цном | 0,5 | ±1,5 |
| 0,20Тб <Т <Тмакс | Цном | ±1,0 | |
| 0,20Тб <Т <Тмакс | Цном | 0,25 | ±1,5 |
Таблица 8 - Пределы допускаемой основной относительной погрешности измерений
реактивной электрической мощности для счетчиков класса точности 2
| Значение силы переменного тока для счетчиков, А | Значение напряжения переменного тока, В | Коэффициент мощности sin ф (при индуктивной или емкостной нагрузке) | Пределы допускаемой относительной погрешности измерений реактивной электрической мощности, % |
| 0,05Тб <Т <0,10Тб | Цном | 1,0 | ±2,5 |
| 0,10 Тб <Т <Тмакс | Цном | ±2,0 | |
| 0,10Тб <Т <0,20Тб | Цном | 0,5 | ±2,5 |
| 0,20Тб <Т <Тмакс | Цном | ±2,0 | |
| 0,20Тб <Т <Тмакс | Цном | 0,25 | ±2,5 |
Таблица 9 - Пределы допускаемой основной относительной погрешности измерений полной электрической мощности для счетчиков класса точности по активной/реактивной электрической энергии 1/1_
| Значение силы переменного тока для счетчиков, А | Значение напряжения переменного тока, В | Пределы допускаемой относительной погрешности измерений реактивной электрической мощности, % |
| 0,05/б </ <0,107б | ином | ±1,5 |
| 0,10/б </ < /макс | ином | ±1,0 |
Таблица 10 - Пределы допускаемой основной относительной погрешности измерений полной электрической мощности для счетчиков класса точности по активной/реактивной электрической энергии 1/2
| Значение силы переменного тока для счетчиков, А | Значение напряжения переменного тока, В | Пределы допускаемой относительной погрешности измерений реактивной электрической мощности, % |
| 0,05/б </ <0,10 /б | ином | ±2,5 |
| 0,10 /б </ </макс | ином | ±2,0 |
Таблица 11 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры внешнего электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 |
| Активная (полная) мощность, потребляемая цепью напряжения, при номинальном напряжении, нормальной температуре и номинальной частоте, Вт (В-А), не более | 3 (15) |
| Полная мощность, потребляемая цепью тока, при номинальном напряжении, нормальной температуре и номинальной частоте, В-А, не более | 0,5 |
| Габаритные размеры (высотахдлинахширина), мм, не более: - для счетчиков в корпусе с индексом C4 - для счетчиков в корпусе с индексом S7 - для счетчиков в корпусе с индексом R7 | 230x160x95 200x122x73 129x90x62 |
| Масса, кг, не более | 1,0 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды + 35 °С, % | от - 40 до + 70 до 98 |
| Средняя наработка на отказ, ч | 280 000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист формуляра типографским способом.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии статический однофазный многофункциональный АТОМ 1 | - | 1 шт. |
| Формуляр | БДРГ.411152.001 ФО | 1 экз. |
| Руководство по эксплуатации | БДРГ.411152.001 РЭ | 1 экз. |
| Руководство пользователя 1) | БДРГ.411152.001 РП | 1 экз. |
| Дополнительные комплектующие | - | Указаны в формуляре |
| Программное обеспечение 2) | AdminTools | - |
| Примечания: 1) Доступно в электронном виде по адресу электронной почты info@digital.atomsbt.ru. 2) Внешнее технологическое программное обеспечение «AdminTools» размещено на сайте в сети интернет по адресу http://www.digital.atomsbt.ru/software/AdminTools. | ||
приведены в разделе 2 руководства по эксплуатации.
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110'
1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 03 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 года № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ТУ 26.51.63-001-46389405-2021 «Счетчики электрической энергии статические однофазные многофункциональные АТОМ 1. Технические условия»
