Номер в госреестре | 84867-22 |
Наименование СИ | Счетчики электрической энергии статические трехфазные многофункциональные |
Обозначение типа СИ | АТОМ 3 |
Изготовитель | Общество с ограниченной ответственностью "АтомЦифроСбыт" (ООО "АтомЦифроСбыт"), г. Москва |
Год регистрации | 2022 |
Срок свидетельства | 11.03.2027 |
МПИ (интервал между поверками) | 16 лет |
Описание типа | скачать |
Методика поверки | скачать |
Счетчики электрической энергии статические трехфазные многофункциональные АТОМ 3 (далее - счетчики) предназначены для измерения и учета активной и реактивной (или только активной) в трехфазных трех- и четырехпроводных сетях переменного тока энергии прямого (или только прямого) и обратного направлений, измерений параметров сети: среднеквадратических значений напряжения и силы переменного тока, частоты сети, коэффициента мощности, угла фазового сдвига между фазными напряжениями и токами основной частоты, а также измерений показателей качества электрической энергии в рабочем диапазоне счетчика: отклонения основной частоты напряжения электропитания, установившегося отклонения напряжения, длительности и глубины провала напряжения, длительности и величины перенапряжения.
Счетчики предназначены для использования в различных отраслях экономики, науки и техники, на объектах электроэнергетики, промышленности, жилищнокоммунального хозяйства и у бытовых потребителей электрической энергии, автономно и (или) в составе интеллектуальных систем учёта электрической энергии (ИСУЭ), автоматизированных информационно-измерительных систем коммерческого учёта электрической энергии (АИИС КУЭ), массового сбора данных и информации, а также их централизованной программной обработки.
Принцип действия счетчиков основан на измерениях входных синусоидальных аналоговых сигналов напряжения и тока питающей сети с использованием измерительных элементов и последующим аналого-цифровом преобразовании аналоговых сигналов в цифровые сигналы (дискретные коды), и их перемножении с последующей программной обработкой с использованием специализированного контроллера.
Конструктивно счетчики выполнены в виде единого корпуса с крышкой зажимной платы (клеммной колодки). В конструкцию счётчиков входят следующие функциональные узлы: корпус, зажимная плата (клеммная колодка), измерительные элементы напряжения и тока, реле (размыкатель) управления нагрузкой, аналого-цифровые преобразователи, сигнальный микропроцессор, микроконтроллер, энергонезависимая память и интерфейсы связи.
Структура условного обозначения модификаций счетчиков представлена в таблице 1.
АТОМ 3 | X | X | X | X | X | X | X |
Обозначение встроенного модуля связи, а также обозначение протокола обмена: GS01, PL03, NB02 | |||||||
Дополнительные функции: по таблице 3 | |||||||
Интерфейсы связи: по таблице 2 | |||||||
Базовый или номинальный (максимальный) ток: 3 - 5 (10) А; 5 - 5 (60) А; 9 - 5(80)А | |||||||
Номинальное фазное (линейное) напряжение переменного тока: 4 - 3x230 (400) В | |||||||
Класс точности: 0 - 0,5S по активной электрической энергии; 1 - 1 по активной электрической энергии; 5 - 0,5S/0,5 по активной/реактивной электрической энергии; 7 - 1/1 по активной/реактивной электрической энергии; 8 - 1/2 по активной/реактивной электрической энергии | |||||||
Исполнение корпуса: R34- для установки на рейку; S31, S34 - для установки в щиток; S35 - для установки на рейку или в щиток; C36 - для наружной установки | |||||||
Наименование типа счетчиков | |||||||
Примечание: отсутствие буквы или цифры в схеме означает отсутствие соответствующей функции |
Таблица 2 - Интерфейсы связи1)
Обозначение | Наименование интерфейса связи |
O | Оптический порт |
I | Ыа (инфракрасный) |
A | RS485 |
E | RS232 |
M | MBUS |
P | PLC |
R1 | Радиоинтерфейс со встроенной антенной |
R2 | Радиоинтерфейс с внешней антенной |
R3 | Радиоинтерфейс с возможность переключения на работу с внутренней или внешней антенной |
G | GSM |
B | USB |
C | Картоприемник |
N | Ethernet |
W | WiFi |
K | Клавиатура |
T | Bluetooth |
F | NFC |
D | RFID |
Примечание: 1) коды, обозначающие технологию (стандарт) исполнения интерфейсов связи могут быть расширены производителем. Описание вновь введенных кодов приведено в эксплуатационной документации на счётчики и на сайте производителя. Дополнительные коды могут быть введены только для функциональности, не влияющей на метрологические характеристики счётчика |
Обозначение | Наименование дополнительной функции |
Q | Реле управления нагрузкой потребителя |
S | Реле сигнализации |
Y | 2 направления учета |
D | Внешний дисплей |
U | Показатели качества электрической энергии |
V | Электронные пломбы |
J | Возможность подключения резервного источника питания |
L | Подсветка жидкокристаллического индикатора |
T | Импульсные входы |
F | Датчик электромагнитного воздействия |
N | Внешнее питание интерфейса |
Z | Расширенный набор контрольных и расчетных показателей |
Примечание: 1) коды, обозначающие технологию (стандарт) исполнения интерфейсов связи могут быть расширены производителем. Описание вновь введенных кодов приведено в эксплуатационной документации на счётчики и на сайте производителя. Дополнительные коды могут быть введены только для функциональности, не влияющей на метрологические характеристики счётчика |
Заводской номер наносится на корпус счетчиков любым технологическим способом в виде цифрового кода.

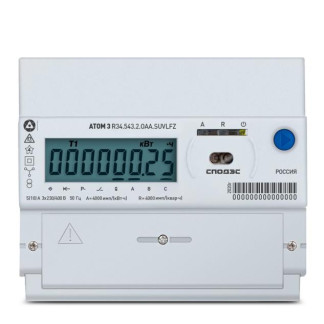

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбирование.
а) счетчик в исполнении корпуса с
’ v J б) счетчик в исполнении корпуса с
индексом R34 - для установки на рейку Со •,
м м J индексом S31 - для установки в щиток
в) счетчик в исполнении корпуса с индексом S34 - для установки в щиток
г) счетчик в исполнении корпуса с индексом S35 - для установки на рейку или в щиток
г) счетчик в исполнении корпуса с индексом C36 - для наружной установки
Программное обеспечение (далее - ПО) счетчиков состоит из встроенного и внешнего ПО. Встроенное программное обеспечение (далее - ВПО) счетчиков предназначено для измерений и обработки параметров электроэнергии в точке подключения счетчиков. ВПО осуществляет сохранение необходимых параметров в энергонезависимой памяти счетчиков при снятии внешнего напряжения. ВПО счетчиков также осуществляет вывод параметров на экран (при наличии) и обмен информацией посредством доступных интерфейсов связи. ВПО является метрологически значимым.
Внешнее программное обеспечение «Admin Tools» является метрологически не значимым, предназначено для настройки (программирования) счетчиков и считывания информации о счетчиках и измеренной ими информации.
Конструкция счетчиков исключает возможность несанкционированного влияния на ВПО и накопленную измерительную информацию. Уровень защиты ВПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ВПО счетчиков приведены в таблице 4.
Таблица 4 - Идентификационные данные ПО
Идентификационные данные | Значение | |||
Идентификационное наименование ПО | 3076 | 3077 | 3078 | 3079 |
Номер версии (идентификационный номер ПО), не ниже | 1 | |||
Цифровой идентификатор ПО | 85BD | FF9A | DAB5 | D456 |
Таблица 5 - Метрологические характеристики
Наименование характеристики | Значение |
Тип включения цепей напряжения/тока | Непосредственное (прямое) или трансформаторное (косвенное) |
Класс точности измерений активной электрической энергии | 0,51); |
ГОСТ 31819.22-2012 | 0,5S; |
ГОСТ 31819.21-2012 | 1 |
Класс точности измерений реактивной электрической энергии | 0,52) |
ГОСТ 31819.23-2012 | 1, 2 |
Номинальное значение частоты сети _/ном, Гц | 50; 60 |
Номинальное фазное/линейное напряжение Цф.ном/ил.ном, | 3x230/400 |
В | 3x57,7/100 |
Базовый ток /б, А | 5; 10 |
Номинальный ток /ном, А | 5 |
Максимальный ток /макс, А: - для счетчиков непосредственного (прямого) включения | 60; 80; 100 |
для счетчиков трансформаторного (косвенного) включения | 1,5; 7,5; 10 |
Наименование характеристики | Значение |
Стартовый ток (чувствительность), А, не более: По активной энергии: - для счётчиков класса точности 0,51) - для счётчиков класса точности 0,5S по ГОСТ 31819.222012 - для счётчиков класса точности 1 по ГОСТ 31819.212012 | 0,001/б 0,001/ном 0,004 /б |
По реактивной энергии: Для счётчиков класса точности 1, 2 по ГОСТ 31819.232012: - непосредственного (прямого) включения - косвенного (трансформаторного) включения - для счётчиков класса точности 0,52) | 0,004 /б 0,002 /ном 0,001/ном |
Постоянная счетчика в режимах телеметрии и поверки, имп./(кВт-ч) (ипм./(кварч)) - для счетчиков непосредственного включения - для счетчиков трансформаторного включения | 450 4000 |
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В | от 0,75- Uф.ном до 1,15- Uф.ном |
Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % | ±0,5 |
Диапазон измерений среднеквадратических значений линейного (межфазного) напряжения переменного тока, В | от 0,75 ил.ном до 1,15ил.ном |
Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений линейного (межфазного) напряжения переменного тока, % | ±0,5 |
Средний температурный коэффициент измерений среднеквадратических значений фазного (линейного) напряжения переменного тока в диапазоне рабочих температур, %/°С: - для счётчиков класса точности 0,51) и 0,5S ГОСТ 31819.22-2012 - для счётчиков класса точности 1 ГОСТ 31819.21-2012 | ±0,03 ±0,05 |
Диапазон измерений среднеквадратических значений силы переменного тока, А: - для счётчиков класса точности 0,51) ГОСТ 31819.222012 - для счётчиков класса точности 0,5S ГОСТ 31819.222012 - для счётчиков класса точности 1 по ГОСТ 31819.212012 | от 0,01 /б до /макс от 0,01 /ном до /макс от 0,05/ до /макс |
Диапазон измерений и пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока | таблица 6 |
Наименование характеристики | Значение |
Средний температурный коэффициент измерений среднеквадратического значения силы переменного тока, %/°С: - для счётчиков класса точности 0,51) и 0,5S ГОСТ 31819.22-2012 - для счётчиков класса точности 1,0 ГОСТ 31819.21-2012 и 0,5 | ±0,03 ±0,05 |
Диапазон измерений частоты переменного тока /, Гц - для счётчиков 50 Гц - для счётчиков 60 Гц | от 47,5 до 52,5 от 57,0 до 63,0 |
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц: - для счётчиков с дополнительной функцией Z - для остальных счётчиков | ±0,01 ±0,1 |
Диапазон измерений отклонения основной частоты напряжения электропитания А/, Гц3) | от -2,5 до +2,5 |
Пределы допускаемой абсолютной погрешности измерений отклонения основной частоты питающей цепи, Гц3): - для счётчиков с дополнительной функцией Z - для остальных счётчиков | ±0,01 ±0,1 |
Диапазон измерений коэффициента мощности cos^ | от 0,8С до 1,0; до 0,5L от -0,8C до -1,0; до -0,5L |
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности cos^, % | ±0,05 |
Диапазон измерений угла фазового сдвига между фазны- ~ 0 3) ми напряжениями основной частоты фи, 0 3) | от -180 до +180 |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазными напряжениями 0 3) основной частоты фи, 0 3) | ±1 |
Диапазон измерений угла фазового сдвига между фазными ~ 0 3) токами основной частоты фь 0 3) | от -180 до +180 |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазными токами основ- 0 3) ной частоты фь 0 3) | ±1 |
Диапазон измерений установившегося отклонения напряжения 5/, % от [/ном3) 4) | от -25 до +15 |
Пределы допускаемой относительной погрешности измерений установившегося отклонения напряжения, % 3) 4) | ±0,5 |
Диапазон измерений перенапряжения 5/пер, % от /ном 3) 4) | от 0 до +15 |
Пределы допускаемой относительной погрешности измерений перенапряжения, % 3) 4) | ±0,5 |
Диапазон измерений длительности перенапряжения, с 3) 4) | от 2 до 60 |
Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, с 3) 4) | ±2 |
Диапазон измерений глубины провала напряжения 5 /п, % от /ном 3) 4) | от 0 до -25 |
Пределы допускаемой относительной погрешности измерений глубины провала напряжения, % 3) 4) | ±0,5 |
Диапазон измерений длительности провала напряжения | от 2 до 60 |
Наименование характеристики | Значение |
Д^пИ, с 3) 4) | |
Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения, с3) 4) | ±2 |
Пределы допускаемых значений основной относительной погрешности измерений активной электрической энергии и активной электрической мощности | таблица 12 |
Пределы допускаемых значений основной относительной погрешности измерений реактивной электрической энергии и реактивной электрической мощности | таблица 13 |
Пределы допускаемых значений основной относительной погрешности измерений полной электрической мощности | таблица 14 |
Точность хода часов, с/сутки: - в нормальных условиях измерений - при отключенном электрическом питании | ±0,5 ±1,0 |
Средний температурный коэффициент точности хода часов в температурных диапазонах, с/(сут0С): - от -40 до +10 и от +45 до +70 - от -10 до +21 и от +25 до +45 | ±0,20 ±0,15 |
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +21 до +25 от 30 до 80 |
Примечания: 1) пределы допускаемых погрешностей измерений активной электрической энергии для счетчиков класса точности 0,5 представлены в таблицах 6-14 2) пределы допускаемых погрешностей измерений реактивной электрической энергии для счетчиков класса точности 0,5 представлены в таблицах 6-14 3) для модификаций счётчиков с индексом «U» - показатели качества электрической энергии 4) измерение показателей качества электроэнергии выполняется в соответствии с классом «S» характеристик процесса измерений по ГОСТ 30804.4.30-2013 на основе несинхронных с сетью и всемирным координированным временем ИТС измерениях среднеквадратических значений напряжения в рабочем диапазоне счетчика. |
Таблица 6 - Пределы допускаемых значений основной относительной погрешности измерений среднеквадратических значений силы тока_
Значение силы тока для счётчиков | Пределы допускаемой основной относительной погрешности измерений тока 8/, %, для счётчиков класса точности | ||
непосредственного (прямого) включения | косвенного (трансформаторного) включения | 0,5S/0,5; 0,5S/1; 0,5/1 | 1/1 |
0,05 /б^/ ^/макс | 0,05 /ном^/ ^/макс | ±1,0 | ±2,0 |
Пределы допускаемой дополнительной погрешности измерений среднеквадратических значений силы тока и мощности, вызванной воздействием магнитной индукции внешнего происхождения 0,5 мТл, не должны превышать величины, рассчитанной по формуле:
1,9
X = ■
%
0,15 + 0,8(7 /1 )
^ 9 V изм ном'
где:
Х - расчётная величина;
1изм - измеренное значение силы тока, А; 1ном - номинальный ток, А.
Таблица 7 - Пределы допускаемых значений дополнительной погрешности измерений реактивной электрической энергии и реактивной электрической мощности
Влияющая величина | Значение силы тока при симметричной нагрузке | Коэффициент мощности, sin9 | Пределы дополнительной погрешности, % |
Постоянная магнитная индукция внешнего происхождения | 1ном | 1,0 | ±2,0 |
Магнитная индукция внешнего происхождения 0,5 мТл | 1ном | 1,0 | ±1,0 |
Радиочастотные электромагнитные поля | 1ном | 1,0 | ±2,0 |
Кондуктивные помехи, наводимые радиочастотными полями | 1ном | 1,0 | |
Наносекундные импульсные помехи | 1ном | 1,0 | |
Устойчивость к колебательным затухающим помехам | 1ном | 1,0 |
Таблица 8 - Средний температурный коэффициент измерений активной энергии, активной мощности, реактивной энергии, реактивной мощности_
Значение силы тока для счётчиков | соsф, sin91) | Средний температурный коэффициент измерений активной и реактивной энергии (мощности), %/К, для счётчиков класса точности | ||
непосредственного (прямого) включения | косвенного (трансформаторного) включения | 0,5S/0,5; 0,5S/1; 0,5/1 | 1/1; 1/2 | |
0,05/б < / < /макс | 0,05/ном < / < /макс | 1,0 | ±0,03 | ±0,05 |
0,10/б < / < /макс | 0,10/ном < / < /макс | 0,5 (инд, емк) | ±0,05 | ±0,07 |
Примечание: 1) измерений реактивной энергии (мощности) |
Значение тока для счётчиков | Средний температурный коэффициент измерений токов, %/К, для счётчиков класса точности | ||
непосредственного (прямого) включения | косвенного (трансформаторного) включения | 0,5S/0,5; 0,5S/1; 0,5/1 | 1/1; 1/2 |
0,05/б < I < /макс | 0,05/ном < I < /макс | ±0,03 | ±0,05 |
Значение напряжения | Средний температурный коэффициент измерений напряжений, %/К, для счётчиков класса точности | ||
0,5S/0,5; 0,5S/1; 0,5/1 | 1/1; 1/2 | ||
0,бином<и< 1,9 ином (для исполнения X) 0,75 до 1,15/ном (для остальных исполнений) | ±0,03 | ±0,05 |
Таблица 10 - Стартовый ток (чувствительность)
Тип подключения счётчика | Класс точности счётчика по активной / реактивной энергии | ||
0,5S/0,5 | 0,5S/1; 0,5/1 | 1/1; 1/2 | |
непосредственного (прямого) включения | — | 0,002 /б | 0,004 /б |
косвенного (трансформаторного) включения | 0,001 /ном | 0,001 /ном | 0,002 /ном |
Таблица 11 - Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности__
Наименование характеристики | Пределы допускаемой основной абсолютной погрешности измерений |
Коэффициент активной мощности от 0,8С до 1,0 включительно; свыше 1,0 до 0,5L | ±0,05 |
Коэффициент реактивной мощности от 0,25C до 1,0 включительно; свыше 1,0 до 0,25L | ±0,05 |
Таблица 1 2 - Пределы допускаемых значений основной относительной погрешности измерений активной электрической энергии и активной электрической мощности_
Значение силы тока для счётчиков | Коэффициент мощности ^S9 | Пределы допускаемой основной погрешности измерений активной энергии и мощности, %, для счётчиков класса точности: | |||
непосредственного (прямого) включения | трансформаторного (косвенного) включения | ||||
0,5S | 0,5 | 1,0 | |||
— | 0,011н < I <0,05 1н | 1,0 | ±1,0 | ||
0,051н < I < 1макс | ±0,5 | ||||
0,021н < I <0,10 1н | 0,5L/0,8C | ±1,0 | |||
0,101н < I < 1макс | ±0,6 | ||||
0,01/б < / < 0,05/б | 1,0 | ±1,0 | |||
0,05 /б < / < /макс | ±0,5 | ||||
0,02 Тб < / < 0,10Тб | 0,5L/0,8C | ±1,0 | |||
0,10 /б < / < /макс | ±0,6 | ||||
0,05 Тб < / < 0,10Тб | 1,0 | ±1,5 | |||
0,10 /б < / < /макс | ±1,0 | ||||
0,10 Тб < / < 0,20 Тб | 0,5L/0,8C | ±1,5 |
Значение силы тока для счётчиков | Коэффициент мощности ^s9 | Пределы допускаемой основной погрешности измерений активной энергии и мощности, %, для счётчиков класса точности: | |||
непосредственного (прямого) включения | трансформаторного (косвенного) включения | ||||
0,5S | 0,5 | 1,0 | |||
0,20 • /б < / < /макс | ±1,5 |
Расчёт пределов дополнительной относительной погрешности по средней мощности производится по формуле:
8 , 60KF D -100% )2 + (6^ -1000% + (-))2 11 P • T P
8, = ±1,1
где:
8p - пределы допускаемой относительной погрешности по средней мощности, %;
8э - пределы допускаемых значений относительной погрешности измерений электрической энергии, %;
P - величина измеренной средней мощности, выраженная в кВт (квар);
T - интервал усреднения мощности, выраженный в минутах;
KE - внутренняя константа счётчика (величина, эквивалентная «внутреннему» 1 импульсу, выраженному в кВт-ч / квар-ч);
D - цена единицы младшего разряда индикатора кВт (квар).
Таблица 1 3 - Пределы допускаемых значений основной относительной погрешности измерений реактивной электрической энергии и реактивной электрической мощности
Значение силы тока для счётчиков | Коэффициент мощности БШф | Пределы допускаемой основной относительной погрешности измерений реактивной энергии и мощности, %, для счётчиков класса точности | ||
непосредственного (прямого) включения | косвенного (трансформаторного) включения | |||
0,5 | 1,0 | |||
— | 0,0Пн < I <0,05 L | 1,0 | ±1,0 | — |
0,05Iн < I < 1макс | ±0,5 | |||
0,02Iн < I <0,10 L | 0,5 | ±1,0 | ||
0,10Iн < I < Iмакс | ±0,6 | |||
0,10Iн < I < Iмакс | 0,25 | ±1,0 | ||
0,05 I6 < I <0,10 I6 | 0,02Iн < I <0,05 L | 1,0 | — | ±1,5 |
0,10 I6 < I < 1макс | 0,05Iн < I < Iмакс | ±1,0 | ||
0,10 I6 < I <0,20 I6 | 0,05Iн < I <0,10 L | 0,5 | ±1,5 | |
0,20 I6 < I < 1макс | 0,10 Iн < I < Iмакс | ±1,0 | ||
0,20 !б < I < 1макс | 0,10 !н < I < Iмакс | 0,25 | ±1,5 |
Таблица 1 4 - Пределы допускаемых значений основной относительной погрешности измерений полной электрической мощности
Значение тока для счётчиков | Коэффициент мощности s^ | Пределы допускаемой основной относительной погрешности измерений полной мощности, %, для счётчиков класса точности | ||
непосредственного (прямого) включения | косвенного (трансформаторного) включения | 0,5 | 1,0 | |
— | 0,01/н < /<0,05 /н | 1,0 | ±1,0 | — |
0,05/н < / < /макс | ±0,5 | |||
0,02/н < /<0,10 /н | 0,5 | ±1,0 | ||
0,10/н < / < /макс | ±0,6 | |||
0,10/н < / < /макс | 0,25 | ±1,0 | ||
0,05/б < /<0,10 /б | 0,02/н < /<0,05 /н | 1,0 | — | ±1,5 |
0,10 /б < / < /макс | 0,05/н < / < /макс | ±1,0 | ||
0,10/б < /<0,20 /б | 0,05/н < /<0,10 /н | 0,5 | ±1,5 | |
0,20 /б < / < /макс | 0,10 /н < / < /макс | ±1,0 | ||
0,20 /б < / < /макс | 0,10 /н < / < /макс | 0,25 | ±1,5 |
Таблица 15 - Основные технические характеристики
Наименование характеристики | Значение |
Полная мощность, потребляемая каждой цепью тока, (В А), не более: - для исполнений с Q номинальном (базовом) токе - для остальных исполнений при номинальном (базовом) токе | 0,30 0,05 |
Полная (активная) мощность (без учета потребления модулей связи), потребляемая каждой цепью напряжения при номинальном значении напряжения, В • А (Вт) не более | 10,0 (1,0) |
Активная мощность, потребляемая модулями связи при номинальном значении напряжения, Вт, не более | 3 |
Длительность хранения информации при отключении питания, лет, не менее | 30 |
Длительность учета времени и календаря при отключенном питании, лет, не менее - для корпусов с индексами S31, S34 - для остальных исполнений | 5 16 |
Срок службы элемента питания, лет, не менее - для корпусов с индексами S31, S34 (предусмотрена замена без вскрытия счётчика) - для остальных исполнений | 5 16 |
Диапазон рабочих температур окружающего воздуха, °С | от -40 до +70 |
Число тарифов в зависимости от исполнения, не менее | 4 |
Число временных зон суток в тарифной программе, не менее | 12 |
Интервалы усреднения значений графиков (профилей) нагрузки, мин | от 1 до 60 |
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов) | до 2 |
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 - для активных исполнений - для активно-реактивных исполнений | 1 2 |
Скорость обмена через оптический порт, бит/с | от 300 до |
Наименование характеристики | Значение |
19200 | |
Габаритные размеры (длина х ширина х высота), мм, не более | |
- для АТОМ 3 в корпусе с индексом R34 | 130x144x63 |
- для АТОМ 3 в корпусе с индексом S31 | 215x175x72 |
- для АТОМ 3 в корпусе с индексом S34 | 280x175x85 |
- для АТОМ 3 в корпусе с индексом S35 | 235x173x85 |
- для АТОМ 3 в корпусе с индексом C36 | 270x190x76 |
Масса счетчиков, кг, не более | |
- для АТОМ 3 в корпусе с индексами R32, R33, R34 | 1 |
- для АТОМ 3 в корпусе с индексами C36, S32 | 2 |
- для АТОМ 3 в корпусе с индексами S31, S34, S35 | 3 |
Средняя наработка на отказ, ч, не менее | 280 000 |
Средний срок службы до первого капитального ремонта счётчиков, лет, не менее | 30 |
наносится на титульный лист формуляра типографским способом. Комплектность средства измерений
Таблица 16 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Счетчик электрической энергии статический трехфазный многофункциональный АТОМ 3 | - | 1 шт. |
Формуляр | БДРГ.411152.002 ФО | 1 экз. |
Руководство по эксплуатации | БДРГ.411152.002 РЭ | 1 экз. |
Руководство пользователя 1) | БДРГ.411152.002 РП | 1 экз. |
Дополнительные комплектующие | - | Указаны в формуляре |
Программное обеспечение 2) | AdminTools | - |
Примечания: 1) Доступно в электронном виде по адресу электронной почты info@diaital.atomsbt.ru. 2) Внешнее технологическое программное обеспечение «: AdminTools» размещено на сайте в сети интернет по адресу http://www.digital.atomsbt.ru/software/AdminTools. |
приведены в разделе 2 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к счетчикам электрической энергии статическим трехфазным многофункциональным АТОМ 3
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от
1-10-1 до 1106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от
03 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 года № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ТУ 26.51.63-002-46389405-2021 «Счетчики электрической энергии статические трехфазные многофункциональные АТОМ 3. Технические условия»
Зарегистрировано поверок | 12294 |
Поверителей | 3 |
Актуальность данных | 17.11.2024 |
