Термометры биметаллические Т191, 84877-22

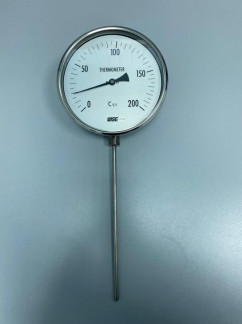

Термометр биметаллический T191

T191- - - ......

1 2 3 4 5 6 7 8 9 10

1. Модель термометра

T191

2. Номинальный диаметр корпуса, мм

3

75

4

100

5

125

6

150

3. Способ соединения корпуса с термобаллоном

Y

регулируемый

4. Материал термобаллона

0

304 SS

1

316 SS

2

316 L SS

5. Тип подсоединения к процессу (термобаллона)

A

монтажные приспособления отсутствуют

C

W

D

/"

E

/"

F

3/4"

G

1/” S

H

2” S

I

2/” S

6. Тип монтажных приспособлений термобаллона

A

отсутствует

B

PF (тип резьбового соединения)

C

PT (тип резьбового соединения)

D

NPT (тип резьбового соединения)

E

CF + PT (резьбовое соединение с компрессионным фитингом)

F

CF + NPT (резьбовое соединение с компрессионным фитингом)

G

CF + PF (резьбовое соединение с компрессионным фитингом)

H

MT + PT (резьбовое соединение с подвижным штуцером)

I

MT + NPT (резьбовое соединение с подвижным штуцером)

J

MT + PF (резьбовое соединение с подвижным штуцером)

S

S («санитарный» тип фланца)

7. Диаметр монтажной части термобаллона, мм

0

6

1

6,4

2

8

3

10

8. Диапазон измерений (показаний) температуры, °С

032

от -50 до +50

037

от -50 до +100

054

от -30 до +50

059

от -30 до +100

061

от -30 до +120

069

от -20 до +50

074

от -20 до +100

079

от -20 до +150

084

от -10 до +50

099

от 0 до +50

100

от 0 до +60

101

от 0 до +70

102

от 0 до +80

104

от 0 до +100

106

от 0 до +120

109

от 0 до +150

114

от 0 до +200

119

от 0 до +250

124

от 0 до +300

129

от 0 до +350

134

от 0 до +400

144

от 0 до +500

154

от 0 до +600

164

от 0 до +650 (диапазон измерений от 0 до +600 °С)

9. Длина монтажной части термобаллона, мм

1

50

2

60

3

70

4

80

5

100

6

120

7

130

8

150

9

175

A

200

B

225

C

250

D

275

E

300

F

350

G

375

H

400

J

450

K

500

L

550

M

1000

N

1500

P

2000

10. Аксессуары

0

Без аксессуаров

1

Защитная гильза

2

Специальные аксессуары

3

Защитная гильза и специальные аксессуары

Диапазон измерений температуры, °С

Цена деления шкалы, °С

Пределы допускаемой приведенной погрешности, % (от диапазона измерений)

от -50 до +50

2

±1 (по специальному заказу)(1);

±2

от -50 до +100

2; 5

от -30 до +50

2

от -30 до +100

2; 5

от -30 до +120

2; 5

от -20 до +50

2

от -20 до +100

2

от -20 до +150

2; 5

Диапазон измерений температуры, °С

Цена деления шкалы, °С

Пределы допускаемой приведенной погрешности, % (от диапазона измерений)

от -10 до +50

1

±1 (по специальному заказу)(1);

±2

от 0 до +50

1

от 0 до +60

1

от 0 до +70

2

от 0 до +80

1; 2

от 0 до +100

2

от 0 до +120

2

от 0 до +150

2; 5

от 0 до +200

2; 5

от 0 до +250

5

от 0 до +300

5

от 0 до +350

5

от 0 до +400

5; 10

от 0 до +500

10

от 0 до +600

10

Примечание:

(1)    - но не менее ±1 °С в значениях абсолютной погрешности.

(2)    - вариация показаний термометра не превышает значений допускаемой приведенной погрешности термометров.

Наименование характеристики

Значение

Диаметр корпуса, мм

75; 100; 125;150

Диаметр термобаллона, мм

6; 6,4; 8; 10

Длина термобаллона, мм ()

от 50 до 2000

Масса, кг, не более

1,0

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -40 до +60

- относительная влажность воздуха, %

до 98

Средний срок службы, лет, не менее

8

Средняя наработка до отказа, ч

40 000

Примечание:

(* - и более по специальному заказу.

Наименование

Обозначение

Количество

Термометр биметаллический Т191

Обозначение исполнения в соответствии с заказом

1 шт.

Паспорт (на русском языке)

-

1 экз.

По дополнительному заказу: защитная гильза, монтажные приспособления
