| Номер в госреестре | 84878-22 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | Pentronic |
| Изготовитель | Pentronic AB, Швеция |
| Год регистрации | 2022 |
| Срок свидетельства | 17.03.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры Pentronic (далее по тексту - датчики) предназначены для измерений температуры неагрессивных к материалу защитной арматуры жидких и газообразных сред.
Принцип действия датчиков температуры основан на преобразовании сигнала от платинового чувствительного элемента сопротивления (ЧЭ) с номинальной статической характеристикой типа «Pt100» в унифицированный выходной сигнал постоянного тока от
4 до 20 мА или в цифровой сигнал для подключения к шине PLB.
Датчики конструктивно выполнены в виде корпуса из нержавеющей стали со встроенным ЧЭ погружного типа, монтажными элементами и стандартным разъемом типоразмера М12 для подключения к внешним устройствам. Внутри корпуса датчика расположен блок электроники с микроконтроллером. Конструкция датчика представляет моноблочную сварную конструкцию или же может состоять из двух частей, соединенных гибким кабелем. Датчики оснащены кабелем, соединяющим монтажную часть датчика и блок электроники.
Датчики температуры Pentronic изготавливаются следующих моделей: TPT12 (альтернативное обозначение PAT1101), TPT31 (PLT1101). Модели имеют исполнения различающиеся по метрологическим и техническим характеристикам, а также по конструкции.
Датчики модели TPT31 (PLT1101) имеют цифровой выходной сигнал для подключения к шине PLB и используются в комплекте с сетевым шлюзом TPG12 (PLG1242). Сетевой шлюз является устройством для подключения датчиков и передачи информации между компьютерными сетями с разными протоколами данных. Связь с сетевым шлюзом и снятие показаний осуществляется при помощи персонального компьютера со стандартным программным обеспечением по интерфейсу Ethernet или при помощи специализированного программного обеспечения по стандарту PROFINET.
Датчик может быть подключен непосредственно к электронному устройству устройству (см. рисунок 1а) или с помощью кабеля (см. рисунок 1b).
Датчики модели TPT12 (PAT1101) оснащены встроенным цифро-аналоговым преобразователем для формирования аналогового унифицированный выходного сигнала постоянного тока от 4 до 20 мА.
Нанесение знака поверки на датчик не предусмотрено.

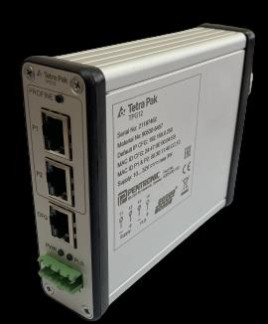

Фотографии общего вида датчиков с указанием мест расположения серийных номеров, а также фотография сетевого шлюза TPG12 (PLG1242) представлены на рисунках 1-4.
Метрологические и основные технические характеристики датчиков температуры Pentronic приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения датчика) | |
| TPT12 (PAT1101) | TPT31 (PLT1101) | |
| Диапазон измерений температуры 1), °С | от -40 до +200 от -20 до +140 от -5 до +70 от 0 +100 от 0 до +150 от 0 до +160 от 0 до +200 от +5 до +150 от +10 до +90 | от -40 до +200 |
| Пределы допускаемой основной абсолютной погрешности, °С | ±0,25 | ±0,2 |
| Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +18 до +28 °С включ.), °С/ 1 °С | ±0,003 | |
| Номинальная статическая характеристика чувствительного элемента по ГОСТ 66512009 (МЭК 60751) | Pt100 | |
Примечание:
1) - по специальному заказу датчики TPT12 (PAT1101) могут быть изготовлены с диапазонами измерений температуры, отличными от приведенных в таблице, но находящимися внутри диапазона от -40 до +200 °С_
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики (в зависимости от модели и исполнения датчика) | |
| TPT12 (PAT1101) | TPT31 (PLT1101) | |
| Диапазон изменения выходного сигнала, мА | от 4 до 20 | - |
| Напряжение питания постоянного тока, В | от 10 до 32 | |
| Электрическое сопротивление изоляции (при температуре от +18 до +28 °С и напряжении постоянного тока 100 В), МОм, не менее | 100 | |
| Длина погружаемой части, мм | от 5 до 500 | |
| Длина монтажной части, мм | от 5 до 45 | |
| Диаметр погружаемой части, мм | от 3 до 10 | |
| Длина соединительного кабеля, мм | от 500 до 3000 | |
| Масса (без учета удлиняющего кабеля), кг, не более | 0,6 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -30 до +80 95 | |
| Средняя наработка до отказа, ч, не менее | 40000 | |
| Средний срок службы, лет, не менее | 10 | |
наносится на титульный лист паспорта типографским способом.
Комплектность поставки датчиков приведена в таблице 3.
Таблица 3
| Наименование | Обозначение | Кол-во |
| Датчик температуры Pentronic | модель и исполнение в соответствии с заказом | 1 шт |
| Сетевой шлюз1) | TPG12 (PLG1242) | 1 шт |
| Руководство пользователя для устройства сбора данных1) | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Примечание: 1) - поставляется в комплекте с датчиками температуры модели TPT31 (PLT1101). По специальному заказу Сетевой шлюз TPG12 (PLG1242) и руководство по эксплуатации может поставляться отдельно от TPT31 (PLT1101). | ||
приведены в разделе «Подготовка изделия к работе, методика измерений и техническое обслуживание» паспорта.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Стандарт предприятия Pentronic AB, Швеция на датчики температуры Pentronic.
| Зарегистрировано поверок | 151 |
| Поверителей | 13 |
| Актуальность данных | 16.09.2024 |
