| Номер в госреестре | 84883-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | SUD 126/H79 |
| Изготовитель | Trench Germany GmbH, Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения SUD 126/H79 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерений, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы представляют собой масштабные преобразователи индуктивного типа, размещенные в баке, заполненном элегазом.
Трансформаторы состоят из следующих основных частей: корпуса трансформатора, активной части и разъединяющего устройства. Корпус состоит из кожуха и крышки. Клеммная коробка с паспортной табличкой прикручена болтами к крышке. Клеммная коробка состоит из клемм вторичной обмотки. Активная часть прикручена болтами к крышке корпуса. Она состоит из сердечников, первичной и вторичной обмоток с высоковольтными электродами. Вторичные обмотки подсоединены к клеммам в клеммной коробке с помощью газонепроницаемого многопроводного переходника. Низковольтная сторона первичных обмоток подсоединены к клеммам и заземлена в клеммной коробке. Разъединяющее устройство состоит из изолирующей пластины, приводимой в действие штифтами на корпусе.
К трансформаторам данного типа относятся трансформаторы напряжения SUD 126/H79 с заводскими номерами 09/093 466, 09/093 467.
Заводские номера, состоящие из арабских цифр, нанесены на паспортную табличку трансформаторов лазерным методом.
Знак поверки наносится на свидетельство о поверке и(или) паспорт в соответствии с действующим законодательством.

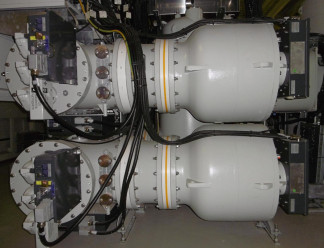

Общий вид трансформаторов представлен на рисунках 1. Пломбирование трансформаторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки и1ном, кВ | 110/V3 |
| Наибольшее рабочее напряжение Ин.р., кВ | 126/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота, Гц | 50 |
| Классы точности вторичных обмоток по ГОСТ 1983-2015: - для измерений | 0,2; 1 |
| - для защиты | 3Р |
| Номинальная мощность вторичных обмоток, В А: - для класса точности 0,2 | 50 |
| - для класса точности 1 | 100 |
| - для класса точности 3Р | 100 |
| Предельная мощность, В • А | 250 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность трансформаторов
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | SUD 126/H79 | 2 шт. |
| Паспорт | - | 2 экз. |
Трансформатор напряжения SUD 126/H79. Паспорт. Заводской номер 09/093 466; Трансформатор напряжения SUD 126/H79. Паспорт. Заводской номер 09/093 467.
Нормативные документы, устанавливающие требования к трансформаторам напряжения SUD 126/H79
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия.
