| Номер в госреестре | 84884-22 |
| Наименование СИ | Реометры модульные компактные |
| Обозначение типа СИ | MCR |
| Изготовитель | "Anton Paar GmbH", Австрия |
| Год регистрации | 2022 |
| Срок свидетельства | 17.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Реометры модульные компактные MCR (далее - реометры) предназначены для измерений динамической вязкости жидкостей и так же проведения реологических, трибологических измерений, механического динамического анализа, контроля свойств порошков, в условиях лаборатории.
Принцип работы реометров основан на приложении к образцу регулируемой деформации или регулируемого механического напряжения и измерении, соответственно, возникающего в образце механического напряжения или деформации в режиме реального времени.
Конструктивно реометры представляют собой приборы настольного исполнения с системой для подъема и опускания ротора, электрическим приводом ротора, электронными компонентами, дисплеем и кнопками. Для уменьшения сопротивления вращению ротора применяется воздушный подшипник. Во время измерения ротор висит на подушке из сжатого воздуха. Сжатый воздух подается от внешнего источника. В зависимости от необходимого температурного диапазона измерений предусмотрена возможность установки различных систем термостатирования. Некоторые системы термостатирования на элементах Пельтье не требуют никаких внешних подключений, тогда как для других систем требуется подача внешнего сжатого воздуха или другого газа и/или жидкого теплоносителя определенной температуры. Конструкция реометров также обеспечивает возможность установки дополнительного оборудования для трибологических измерений, механического динамического анализа, контроля свойств порошков, исследования влияния электрического и магнитного полей, ультрафиолетового излучения и оптического контроля поведения образца под воздействием сдвиговой деформации. На дисплее прибора отображается информация о температуре ячейки, подключенных измерительных геометриях и системах температурного контроля, величине нормального усилия и измерительного зазора, о статусе прибора.
В измерительном блоке для реологических измерений применяются, в зависимости от задач, системы цилиндр в цилиндре, конус - плоскость, плоскость - плоскость, система с двойным зазором.
Реометры работают под управлением компьютера. Управление реометром, ввод данных, сбор данных, отображение и хранение результатов измерения, их обработка производится с помощью компьютерной программы RheoCompass.
Реометры выпускаются в следующих модификациях: MCR 10x, MCR 30x, MCR 50x Power, MCR 70x Multidrive, MCR 70x Space Multidrive, Smartpave 10x (x принимает значения 2, 2е или 3), которые отличаются предельными значениями крутящего момента, а также техническими характеристиками и дополнительными возможностями. Так, реометр модификации SmartPave 10x предназначен для реологических измерений асфальта.

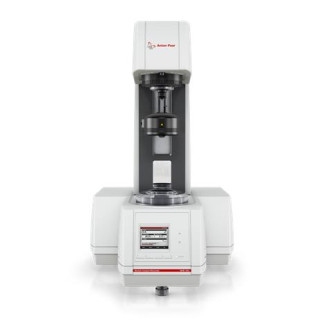

Общий вид реометров представлен на рисунке 1.
Маркировочная табличка с серийным номером и наименованием модификации реометра расположена на боковой стенке прибора. Серийный номер имеет цифровой формат и нанесен типографским способом.
Ж
Рисунок 1 - Общий вид реометров Пломбирование и нанесение знака поверки на реометр не предусмотрены.
Реометры имеют встроенное программное обеспечение (ПО). ПО предназначено для управления работой узлов прибора, получения и передачи измеренных параметров.
ПО реометров установлено в процессе производства и может быть переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств. Конструкция реометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Идентификационные данные ПО приведены в таблице 1. Защита ПО соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики реометров учтено при их нормировании.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Firmware MCRxx2 |
| Номер версии ПО | не ниже 4.91 |
| Цифровой идентификатор ПО | - |
| Таблица 2 - Метрологические ха | )актеристики | ||
| Наименование характеристики | Значение для модификации | ||
| MCR 10x, MCR Smartpave 10x | MCR 30x, MCR 70x Multidrive, MCR 70x Space Multidrive | MCR 50x Power | |
| Диапазон измерений динамической вязкости, мПа-с | от 1 до 100 000 | ||
| Пределы допускаемой погрешности измерений динамической вязкости, приведенной к верхнему пределу поддиапазона измерений, % - от 1 до 5 мПас включ. - св. 5 до 55 мПас включ. - св. 55 до 2000 мПас включ. - св. 2000 мПас | ±5 ±5 ±2 ±1 | ||
| Диапазон показаний динамической вязкости, мПа-с для системы: - с двойным зазором - цилиндр в цилиндре - конус - плоскость - плоскость - плоскость | от 0,01 до 2-109 от 0,02 до 7-1010 от 0,006 до 4-1010 от 0,02 до 1-1012 | от 0,004 до 2-109 от 0,009 до 8-1010 от 0,003 до 5-1010 от 0,01 до 1,5-1012 | от 0,04 до 3-109 от 0,08 до 8-1010 от 0,03 до 1-1011 от 0,1 до 1,9-1012 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | ||
| MCR 10x, MCR Smartpave 10x | MCR 30x, MCR 70x Multidrive, MCR 70x Space Multidrive | MCR 50x Power | |
| Диапазон задаваемой частоты | от 0 до 3000 | от 0 до 3000 | от 0 до 2100 |
| вращения, об./мин | |||
| Диапазон задаваемой температуры | от - 160 до +1000 | ||
| образца, °С | |||
| Диапазон крутящего момента, нН-м | от 5 до 200-106 | от 1 до 230-106 | от 1 до 3-108 |
| Габаритные размеры, мм, не более | |||
| - длина | 678 | 767 | 753 |
| - ширина | 444 | 444 | 444 |
| - высота | 586 | 586 | 586 |
| Масса, кг, не более | 42 | 51 | 47 |
| Наименование характеристики | начение для модификации | ||
| MCR 10x, MCR Smartpave 10x | MCR 30x, MCR 70x Multidrive, MCR 70x Space Multidrive | MCR 50x Power | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 110/220 50/60 | ||
| Потребляемая мощность, ВА, не более | 900 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от 15 до 40 80 | ||
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Реометры модульные компактные | MCR | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Набор дополнительных принадлежностей с футляром в соответствии с Заказом | - |
приведены в разделе 6 «Выполнение измерений» Руководства по эксплуатации
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 г. №2622
Техническая документация фирмы «Anton Paar GmbH», Австрия
| Зарегистрировано поверок | 64 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
