| Номер в госреестре | 84885-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | VSSF1-12/170 |
| Изготовитель | Shanghai Grand Power Instrument Transformers Co., Ltd., Китай |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения VSSF1-12/170 (далее - трансформаторы напряжения) предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжение переменного тока при неизменной частоте.
Данный трансформатор напряжения представляет собой конструкцию с эпоксидной литой изоляцией, с металлическим экраном сверху, который может быть непосредственно заземлен. Трансформатор напряжения имеет прямоугольный (или С-образный) железный сердечник, на который намотаны первичная и вторичная обмотки, корпус полностью закрыт и залит эпоксидной смолой, на нижней пластине есть монтажные отверстия для установки в распределительное устройство. Поставляется с предохранителем. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную в нижней части литого корпуса. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного доступа.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения VSSF1-12/170, зав. № GP2104053010001, GP2104053010003, GP2104053010002, GP2104053010006, GP2104053010004, GP2104053010005, GP2104053020001, GP2104053020003, GP2104053020002, GP2104053020005, GP2104053020004, GP2104053020006, GP2104054010001, GP2104054010002, GP2104054010003.
Общий вид трансформаторов напряжения и места пломбирования представлены на рисунке 1 .
Знак поверки наносится на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.

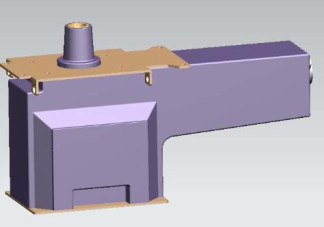

Рисунок 1 - Общий вид трансформатора напряжения и обозначение места пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Заводские номера | GP2104053010001, GP2104053010003, GP2104053010002, GP2104053010006, GP2104053010004, GP2104053010005 | GP2104053020001, GP2104053020003, GP2104053020002, GP2104053020005, GP2104053020004, GP2104053020006, GP2104054010001, GP2104054010002, GP2104054010003 |
| Год выпуска | 2021 | |
| Исполнение трансформатора | VSSF1-12/170 | |
| Номинальное напряжение первичной обмотки, кВ | 6/V3 | |
| Значения номинальных напряжений вторичных обмоток, В - основных вторичных обмоток - дополнительной вторичной обмотки | 100/V3 100/3 | |
| Номинальная частота переменного тока, Гц | 50 | |
| Класс точности вторичных обмоток - основных вторичных обмоток - дополнительной вторичной обмотки | 0,5 3Р | |
| Значения номинальных мощностей вторичных обмоток, В-А - основных вторичных обмоток - дополнительной вторичной обмотки | 20 30 | 20 100 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +40 |
| Средний срок службы, не менее, лет | 20 |
| Средняя наработка на отказ, не менее, ч | 262800 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | VSSF1-12/170 | 15 шт. |
| Паспорт | - | 15 шт. |
| Руководство по эксплуатации трансформатора напряжения VSSF1-12/170 | - | 1 шт. |
приведены в пункте 5.9 «Метод измерений» Руководства по эксплуатации трансформатора напряжения VSSF1-12/170.
Техническая документация изготовителя.
| Зарегистрировано поверок | 15 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
