| Номер в госреестре | 84896-22 |
| Наименование СИ | Манометры подводные |
| Обозначение типа СИ | SS |
| Изготовитель | "MRC Global Norway AS", Норвегия |
| Год регистрации | 2022 |
| Срок свидетельства | 17.03.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры подводные SS (далее - манометры) предназначены для измерения избыточного давления различных сред (гидравлической жидкости) и давления вакуума.
Принцип действия манометров основан на зависимости между измеряемым давлением и упругой деформацией чувствительного элемента выражена перемещением её свободного конца и преобразованием передаточным механизмом в угловое перемещение показывающей стрелки.
Манометры состоят из корпуса из полиэфирного стеклопластика (GRP), содержание стекловолокна 25% и кислородный индекс 34%. Смачиваемая часть (чувствительный элемент и технологическое соединения из нержавеющей стали AISI316.
Манометры подводные выпускаются в следующих модификациях SS-316-GRP-G-33-100-R1/4"-1-0-6 BAR, SS-316-GRP-G-33-100-R1/4" 0-250 BAR, SS-316-GRP-G-33-100-1/4''NPT 0-400 BAR, которые отличаются диапазонами измерений.

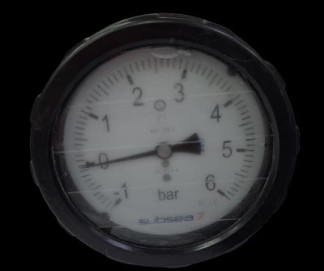

Общий вид манометров представлен на рисунке 1. Пломбирование манометров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт манометров в соответствии с действующим законодательством. Манометры подводные имеют серийные номера в виде цифрового значения, обеспечивающие идентификацию каждого экземпляра, номер наносится на циферблат методом гравировки (рисунок 1).
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа (бар) SS-316-GRP-G-33-100-R1/4" -1 -0-6 BAR SS-316-GRP-G-33-100-R1/4" 0-250 BAR SS-316-GRP-G-33-100-1/4''NPT 0-400 BAR | от -0,1 до 0,6 (от -1 до 6) от 0 до 25 (от 0 до 250) от 0 до 40 (от 0 до 400) |
| Пределы основной допускаемой абсолютной погрешности измерений избыточного давления, МПа (бар) SS-316-GRP-G-33-100-R1/4" -1 -0-6 BAR SS-316-GRP-G-33-100-R1/4" 0-250 BAR SS-316-GRP-G-33-100-1/4''NPT 0-400 BAR | ±0,007 (±0,07) ±0,25 (±2,5) ±0,4 (±4) |
| Дискретность отчёта измерений избыточного давления, МПа (бар) SS-316-GRP-G-33-100-R1/4" -1 -0-6 BAR SS-316-GRP-G-33-100-R1/4" 0-250 BAR SS-316-GRP-G-33-100-1/4''NPT 0-400 BAR | 0,01 (0,1) 0,5 (5) 1 (10) |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений избыточного давления, вызванной изменением температуры окружающего воздуха от нормальных условий (от +18 до +22 °С), % на каждые 10 °С | ±0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ШхДхВ), мм, не более | 114x114x130 |
| Масса, кг, не более | 1,1 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, % | от 0 до 70 100 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +22 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность манометров
| Наименование | Обозначение | Количество |
| Манометры подводные | SS | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 1.2 Паспорта
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
Стандарт предприятия фирмы «MRC Global Norway AS», Норвегия
