| Номер в госреестре | 84898-22 |
| Наименование СИ | Измерители оптической мощности |
| Обозначение типа СИ | SmartPocketV2 |
| Изготовитель | VIAVI Solutions (Greater China) Limited, Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 17.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители оптической мощности SmartPocketV2 (далее по тексту - измерители) предназначены для измерений оптической мощности в одномодовых и многомодовых волоконно-оптических линиях передачи.
Принцип действия измерителей основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Конструктивно измеритель представлен в виде малогабаритного моноблока с жидкокристаллическим дисплеем и элементами ручного управления режимами работы. Корпус моноблока пластмассовый. В корпусе измерителя размещен твердотельный детектор и электронная плата управления его функциями.
Выпускаются следующие модификации измерителей с условными обозначениями OLP-35V2, OLP-35V2SC, OLP-38V2. Модификации имеют отличия по значениям выходной мощности излучения и наличием калиброванных длин волн излучения.
Внешний вид измерителя, места нанесения знака утверждения типа и пломбировки показаны на рисунке 1. Защита от несанкционированного доступа предусмотрена в виде разрывных наклеек, располагаемых на винтах крепления составных частей корпуса. Заводские номера наносятся на тыльную панель измерителя в форме информационной таблички, содержащей заводской номер в буквенно-цифровом формате.

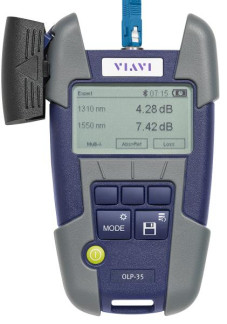

Рисунок 1- Внешний вид измерителей модификаций OLP-35V2, OLP-35V2SC, OLP-38V2
В измернтелях устанавливается специальное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. Конструкция измерителей исключает возможность несанкционированного влияния на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "средний" согласно Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Type_2333 |
| Номер версии (идентификационный номер) ПО | 01.04.00 и выше |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора | - |
Метрологические и основные технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики измерителей
| Наименование характеристики | Значение характеристики | |
| Обозначение модификаций | OLP-35V2 OLP-35V2SC | OLP-38V2 |
| Длины волн калибровки, нм | 850, 1310, 1550, 1625 | |
| Диапазон измерений уровня оптической мощности, дБм | от -65 до +10 | от -50 до +10 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн, дБ | ±0,5 (для 850) ±0,3 (для 1310, 1550,1625 нм) | ±0,5 (для 850 нм) ±0,4 (для 1310, 1550, 1625 нм) |
| Наименование характеристики | Значение |
| Габаритные размеры (высота х ширина х длина), мм, не более | 30x80x150 |
| Масса, кг, не более | 0,2 |
| Параметры электрического питания: - напряжение постоянного тока от внутренних элементов питания, В - напряжение переменного тока внешнего адаптера, В | 1,5/1,2 220±22 |
| Рабочие условия эксплуатации тестера: - температура окружающей среды, °С - относительная влажность воздуха при +30 °С, %, не более - атмосферное давление, кПа | от -5 до+ 45 95 от 84 до 106,7 |
наносится на переднюю панель измерителя в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 7 - Комплектность средств измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Измеритель оптической мощности SmartPocketV2 | - | 1 |
| Блок сетевого питания | - | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | BN 2333/98.89 РЭ | 1 |
| Паспорт | BN 2333/98.89 ПС | 1 |
приведены в разделе 4 руководства по эксплуатации BN 2333/98.89 РЭ.
Нормативные документы, распространяющиеся на измерители оптической мощности SmartPocketV2
ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно -оптических системах передачи. Методика поверки
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации»
