| Номер в госреестре | 84899-22 |
| Наименование СИ | Источники оптического излучения |
| Обозначение типа СИ | SmartPocketV2 |
| Изготовитель | ?ма VIAVI Solutions (Greater China) Limited, Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 17.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники оптического излучения SmartPocketV2 (далее по тексту - источники) предназначены для генерации калиброванного оптического излучения при измерении оптической мощности и затухания в оптических кабелях в одномодовых и многомодовых волоконно-оптических линиях передачи.
Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах с применением схемы стабилизации мощности излучения.
Конструктивно источник представлен в виде малогабаритного моноблока с жидкокристаллическим дисплеем и элементами ручного управления режимами работы. Корпус моноблока пластмассовый. В корпусе источника размещен стабилизированный по мощности излучения лазерный диод и электронная плата управления функциями генерации калиброванного оптического излучения.
Выпускаются следующие модификации источников с условными обозначениями: OLS-34V2, OLS-35V2, OLS-38V2, OLS-36V2. Модификации имеют отличия по значениям выходной мощности излучения и наличием калиброванных длин волн излучения.

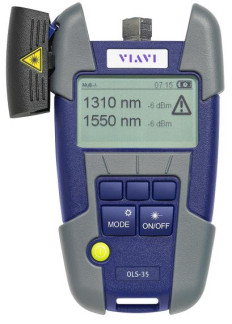

Внешний вид источников модификации OLS-34V2, OLS-35V2, OLS-38V2, места нанесения знака утверждения типа и пломбировки показаны на рисунке 1. Внешний вид источника модификации OLS-36V2 показан на рисунке 2. Защита от несанкционированного доступа предусмотрена в виде разрывных наклеек, располагаемых на винтах крепления составных частей корпуса. Заводские номера наносятся на тыльную панель источника в форме информационной таблички, содержащей заводской номер в буквенно-цифровом формате.
В источниках устанавливается специальное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. Конструкция источников исключает возможность несанкционированного влияния на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "средний" согласно Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Type_2334 |
| Номер версии (идентификационный номер) ПО | 01.04.00 и выше |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора | - |
| Таблица 2 - Метрологические ха | рактеристики источников | |||
| Наименование характеристики | Значение характеристики | |||
| Обозначение модификации | OLS-34V2 | OLS-35V2 | OLS-38V2 | OLS-36V2 |
| Длины волн калибровки, нм | 850,1300 | 1310,1550 | 1310,1550,1625 | 850,1300,1310,1550 |
| Выходная мощность в непрерывном режиме, дБм, не менее | -22 | -5 | -8 | -22 (для 850 нм) -5 (для 1310,1550 нм) |
| Нестабильность выходной мощности излучения за 15 минут (после 20 минут прогрева), %, не более | 5 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высота х ширина х длина), мм, не более | 30x80x150 |
| Масса, кг, не более | 0,2 |
| Параметры электрического питания: - напряжение постоянного тока от внутренних элементов питания, В - напряжение переменного тока внешнего адаптера, В | 1,5/1,2 220±22 |
| Рабочие условия эксплуатации тестера: - температура окружающей среды, °С - относительная влажность воздуха при +30 °С, %, не более - атмосферное давление, кПа | от -5 до+ 45 95 от 84 до 106,7 |
наносится на переднюю панель источника в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Источник оптического излучения SmartPocketV2 | - | 1 |
| Блок сетевого питания | - | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | BN 2334/98.89 РЭ | 1 |
| Паспорт | BN 2334/98.89 ПС | 1 |
приведены в разделе 4 руководства по эксплуатации BN 2334/98.89 РЭ.
Нормативные документы, распространяющиеся на источники оптического излучения SmartPocketV2
ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно -оптических системах передачи. Методика поверки
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации»
